隆重推出：ThinkPad T43短篇特集！

lujunfeng111

一、實機介紹（上）
二、實機介紹（下）
三、指紋辨識功能
四、鍵盤導水設計
五、電池功能介紹
六、效能測試
七、結語---ThinkPad大未來

lujunfeng111

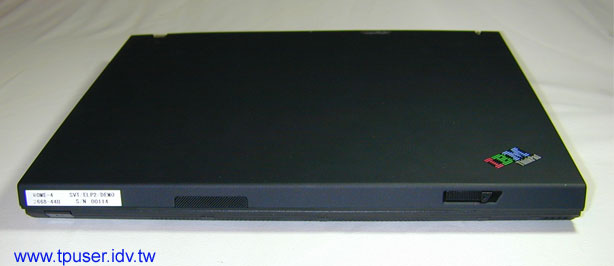

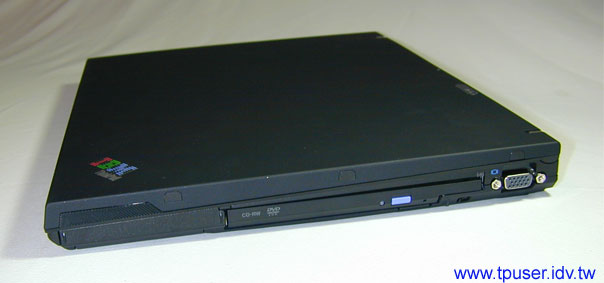

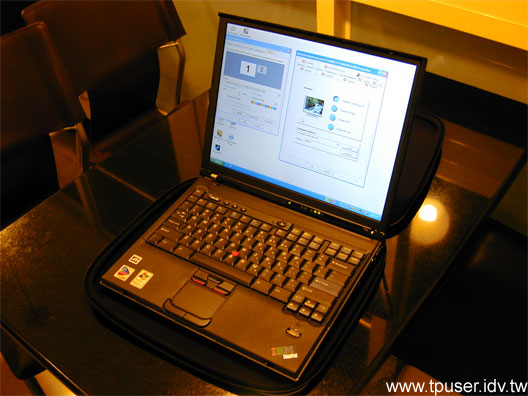

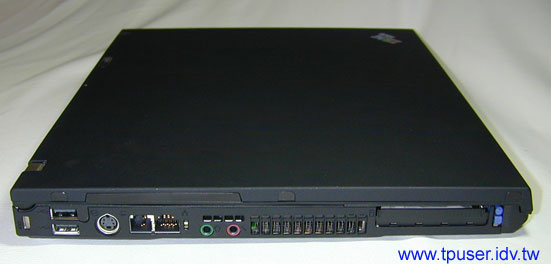

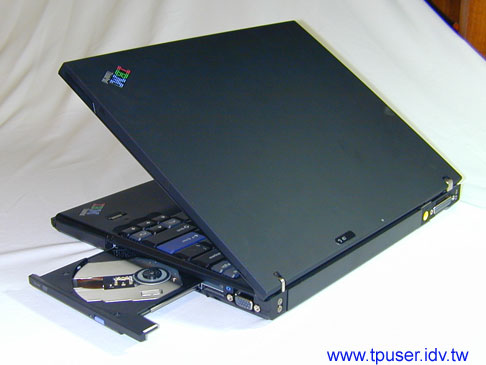

一、實機介紹（上）

    Intel在今(2005)年一月時發表了Centrino(迅馳)最新一代平台，代號「Sonoma」。雖然同樣稱為「Centrino」，但內部架構卻做了不少的修改。在這裡複習一下 ，所謂的Centrino並不是一顆CPU的名字，而是由「CPU、晶片組、無線網卡」三合一所組成的平台名，Intel稱做「Centrino Mobile Technology(迅馳行動運算技術)」。
    最新一代的Centrino演進為「PCI Express世代」，由533FSB的Dothan 處理器、915系列晶片組以及PRO/Wireless 2915ABG 或 2200BG所組成，上述新平台的代號便是「Sonoma」。因此網友看到報章雜誌、網路新聞提到Sonoma時，便知道原來是指新架構的Centrino平台。
    今年一月份，IBM在美國也發表了Sonoma平台的T-Series：T43，之後於三月發表Sonoma平台的R-Series：R52。至於Sonoma平台的X-Series目前確認將由X41擔綱，相信近期會公佈規格細節。站長本次很榮幸向台灣IBM商借一台ThinkPad T43試作機，雖然借測的時間僅有三天，但對於T43所帶來的種種新感受依舊記憶深刻。本站是國內第一個取得T43實機的網站媒體，慚愧的是站長忙於公務，延宕至今日才能開始連載整篇簡測，還請IBM-TW以及網友包涵。由於先前已經做過非常詳細的ThinkPad T40介紹，再加上網友反應每次特集文字過多，造成閱讀壓力，所以本次特集相較之下文字不多，並以大篇幅的圖片為主，佐以文字說明。希望網友能夠較無負擔地輕鬆閱讀，感謝。

lujunfeng111

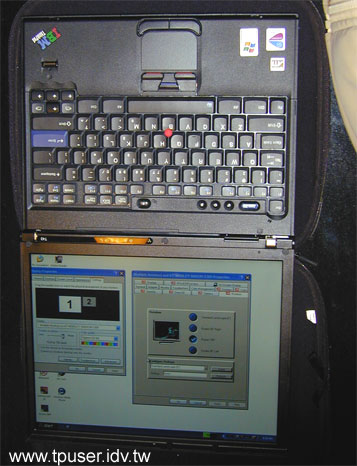

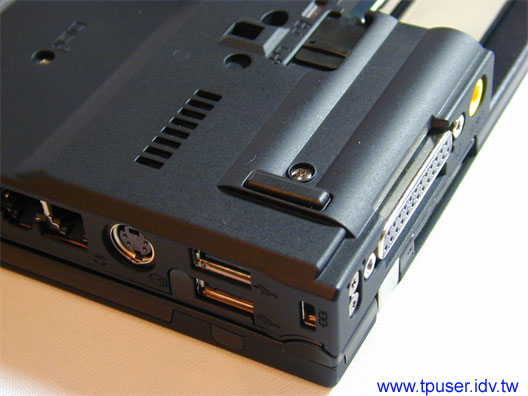

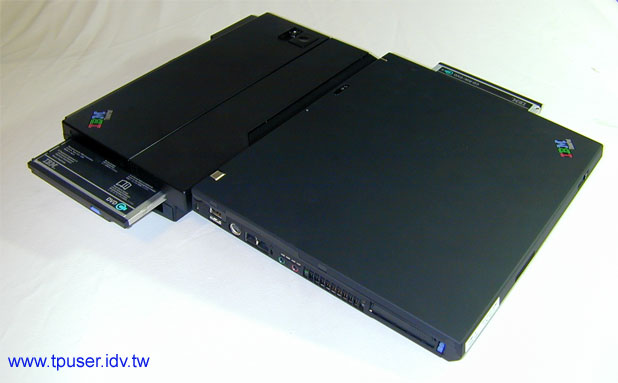

    即使是Sonoma架構的T43照樣還是能接上ThinkPad DockII。未來的ThinkPad Dock或許也會槽PCI-Express邁進，例如能夠插入一張全尺寸的PCI Express RAID卡之類的。
    只是希望新的Dock系統風扇能改進，目前發出的噪音的確是大了點，不是很適合辦公室此類需要安靜場合所需。
    如果是站長個人的觀點，如果只是用來整理連接線，其實添購「PortReplicator」（萬用集線器）或是ThinkPad miniDock即可 。

lujunfeng111

二、實機介紹（下）

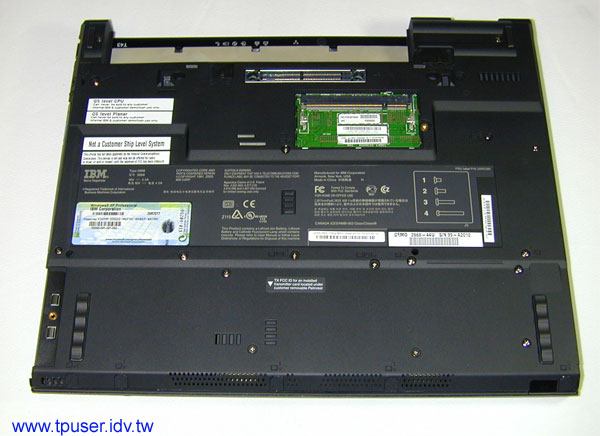

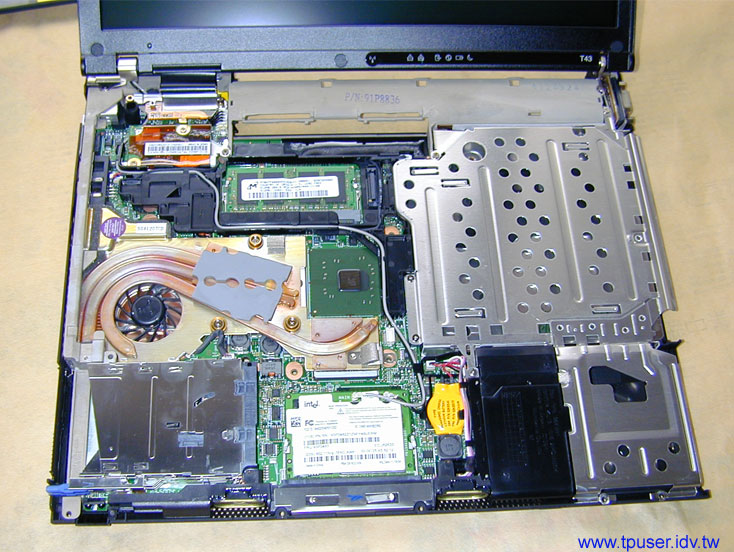

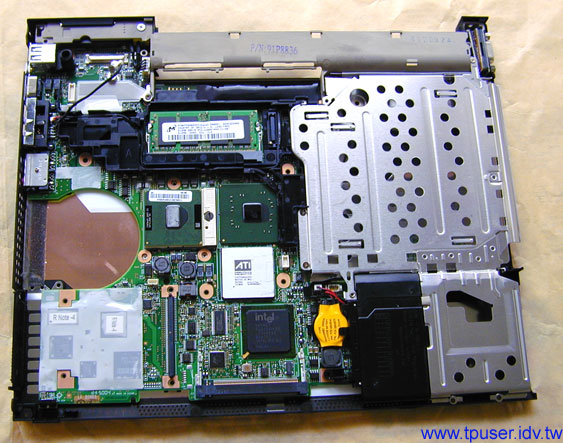

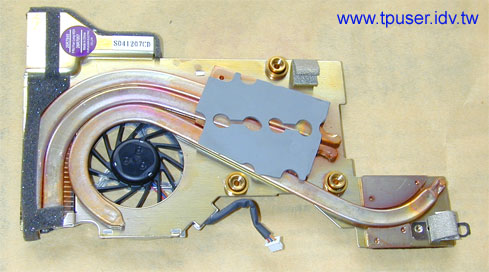

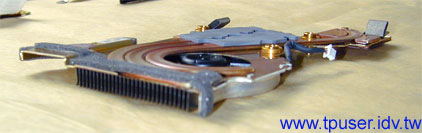

    接下來幾張圖片是帶大家一覽ThinkPad T43內部構造。有關T40-Series各部功能在先前的ThinkPad T40介紹特集中已經有詳細的介紹，站長便不贅述了。僅就幾處變化較大的地方向各位說明。

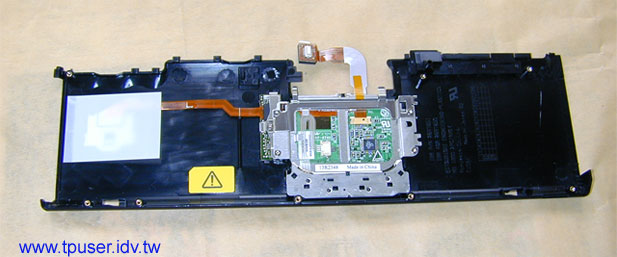

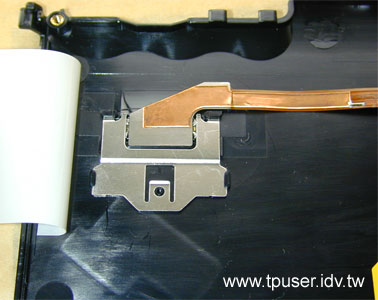

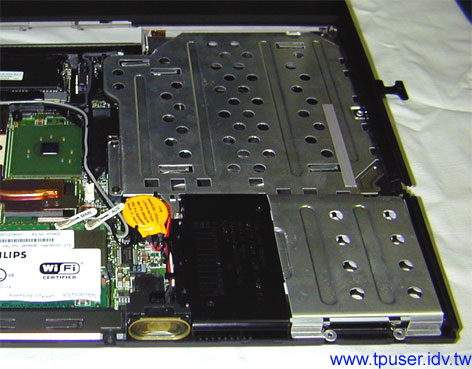

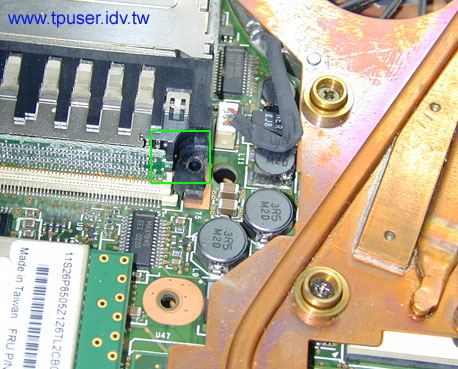

    站長操作T43時，第一個感覺是「鍵盤右下角」的浮動感改進許多！等到拆開鍵盤與Palmrest之後，才發現果然在機構上有做改進。左圖是T43內部構造，網友可以跟下一張圖片（T40）做一個比較。此次日本的Yamato Lab 在鍵盤右下角下方有做了些調整。看來IBM還是有聆聽到使用者的心聲。對於操作舒適度仍不斷地在改進。先前的T40-Series可以自行DIY在鍵盤下方墊一些東西來改進，有興趣的網友不妨到討論區上請教有經驗的使用者。

lujunfeng111

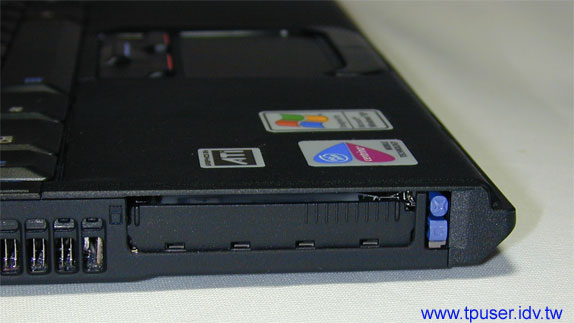

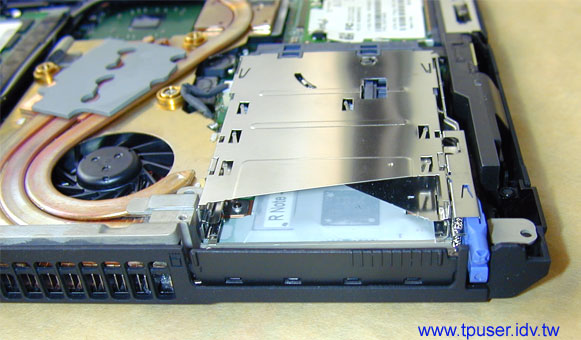

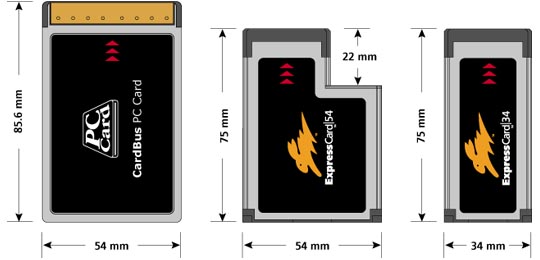

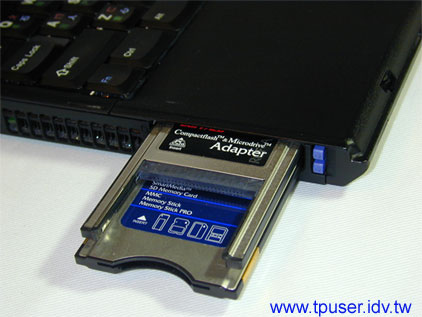

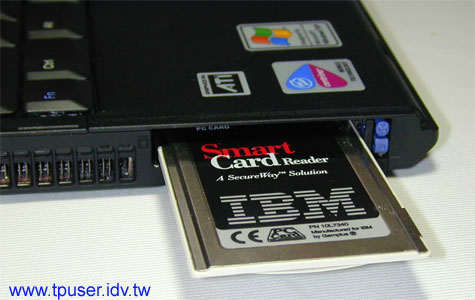

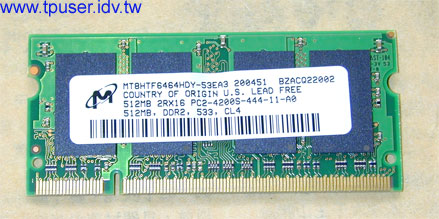

    IBM其實是一間「嚴謹」的公司，前面提過Sonoma提供了四項重大改進，一般廠商多採用：PCI-Express顯示晶片 ，或是再加上SATA硬碟。至於DDR-II 記憶體以及ExpressCard擴充槽 ，前者成本過高、效能比不佳，後者應用層面尚未廣泛，所以多半推出Sonoma的廠商都沒有採用後兩者的設計。反觀T43不但配備了ExpressCard擴充槽，甚至連售價仍偏高的DDR-II記憶體也「義不容辭」地採用。固然DDR-II記憶體工作電壓才1.8V，比起DDR-I的2.5V更低，而且DDR-II還有若干特點使得他比DDR-I來的優異，不過...咳...以上「恭維」的話最近常在市售的電腦雜誌上看到，以站長本身為例好了。今年過年時站長也組了一台新桌上型電腦，採用ASUS的P5GD1-Pro主機板，晶片組是Intel 915P，主機板只支援DDR-I（四個插槽）。為何不買P5GD2(支援DDR-II)？理由很簡單，DDR-II記憶體的C/P實在不高呀...，站長可以花一萬元不到就插四根512MB記憶體，不但湊成2GB，還可以跑雙通道（Dual Channel），如果全部買DDR-II記憶體，預算恐怕要暴增將近一倍。那換得的效能呢？會快一倍嗎？別傻了...就算把記憶體塗成紅色，外加一隻角也不會比DDR-I記憶體快上許多的。更何況最近DDR-I記憶體價格下跌頗兇，有需要的網友不妨把握機會趁機升級一下電腦（不論DT/NB），一起加入GB-Club（笑）。
    之前的855PM不支援雙通道功能，到了915PM時終於提供了。雖然如此，其他廠牌的Sonoma notebook連ExpressCard這麼「先進」的功能都沒在用了，徒增成本、效能不顯著的DDR-II記憶體當然就繼續擺在一邊，套句報紙常寫的話：「未來前景可期！」，是的...所以「現階段」多半Sonoma notebook還是以DDR-I記憶體為主。畢竟到了明年Napa平台問世後，為了配合667FSB，記憶體頻寬又得向上提升，目前Sonoma所使用的DDR-II記憶體可能無法拿到Napa上面去使用。
    雖然有些牢騷，但是這都不減ThinkPad T43是一台「近未來」先進notebook的地位，如果從二年後的角度來看T43，屆時使用者需要升級時，可以拿價格非常便宜的DDR-II裝配到T43上，如果需要加裝802.11n (108Mbps)的無線網路卡時可以透過ExpressCard獲得最佳的傳輸效能，如果需要加裝Mpeg4壓縮卡及時擷取數位電視內容並預約錄影時，仍舊可以透過ExpressCard得到最佳的傳輸效果。或許到那時候，大家也會開始懷念起這台T40-Series最後一代的T43所帶給人的驚喜吧。

lujunfeng111

三、指紋辨識功能

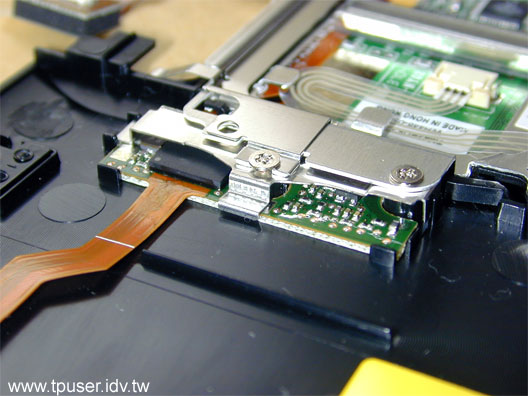

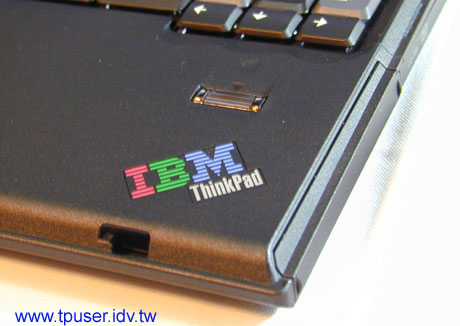

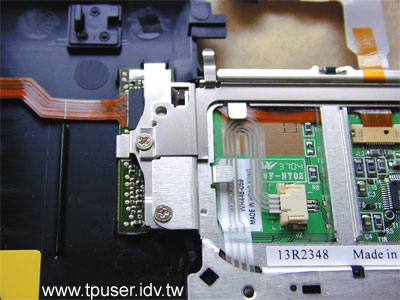

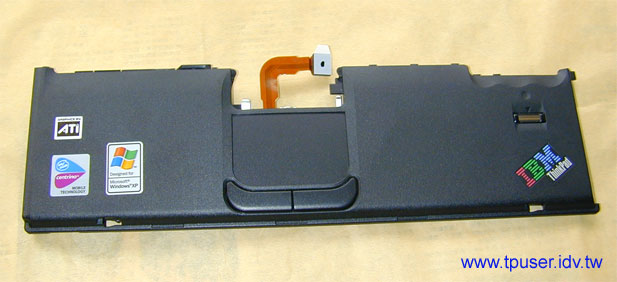

    ThinkPad從T42開始在特定機種提供指紋辨識器（Integrated Fingerprint reader）。ThinkPad T43自然也支援此項功能。左圖中palmrest右方、IBM Logo上面的就是T43的指紋辨識器。使用者只需要將手指由上往下「滑過去」便可完成掃描動作。早期的指紋辨識器是將手指「按」在上面，所佔體積也比較大。ThinkPad所使用的指紋辨識器也可在其他日系notebook上看到，例如Fujitsu的機種。

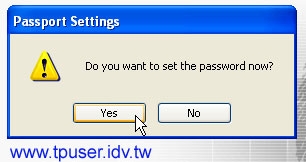

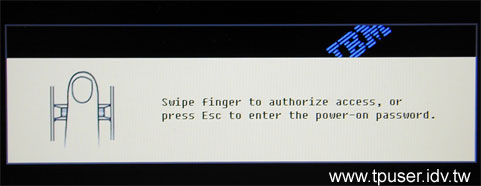

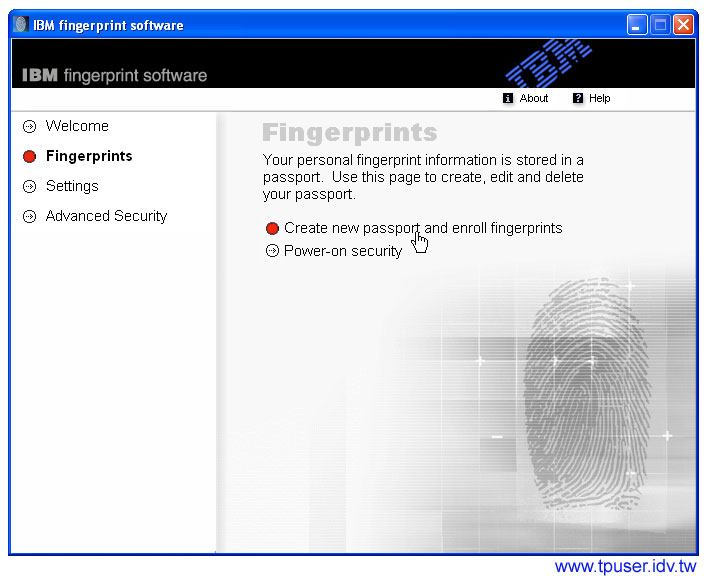

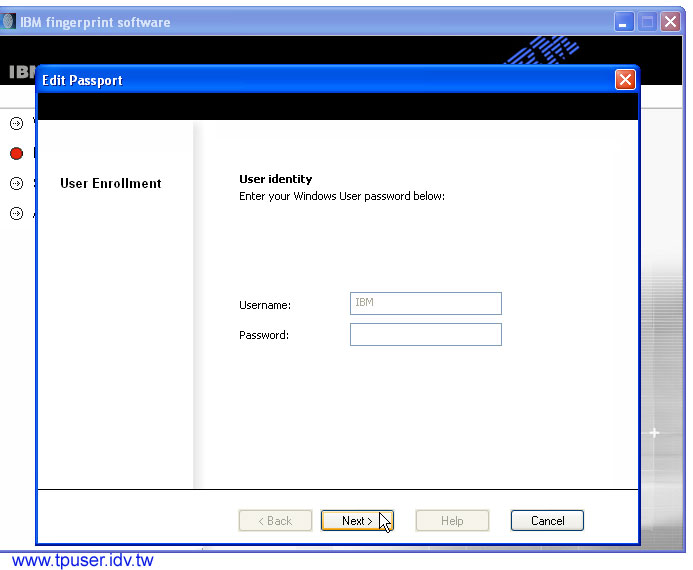

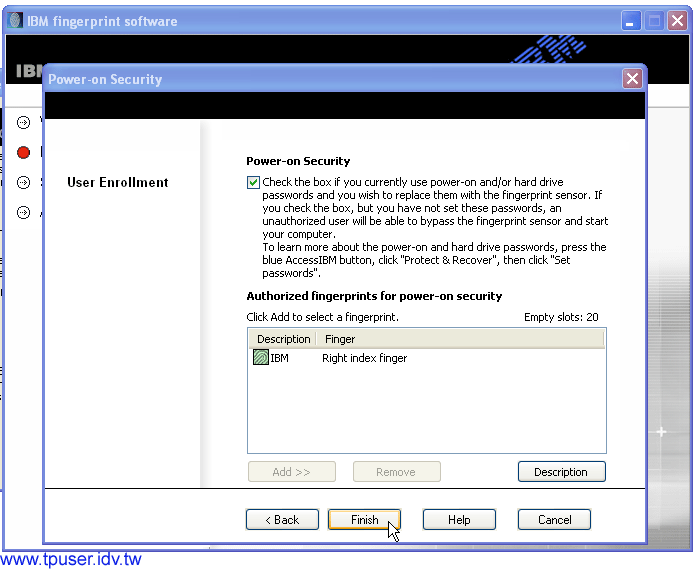

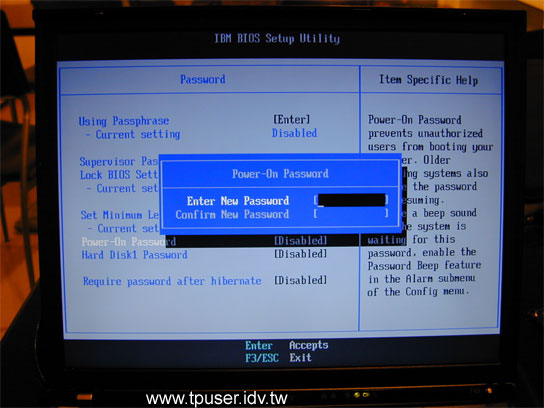

    有了指紋辨識功能之後使用者便可以簡化密碼輸入的煩瑣動作。大家可以想像一下一個
完整」的保全開機程序需要輸入下列幾道密碼︰
主機Power-on 開機密碼
硬碟密碼（避免有心人偷走硬碟，讀取裡面資料）
作業系統登入密碼
    以往為了「省麻煩」、「省時間」，商務使用者不是省略沒設，不然就是設得很短。更別提開機之後如果還有設「螢幕保護程式」等密碼，避免離席時有人未經同意操作電腦，有設定的人就更少了。固然為了資料安全必須忍受若干不便，但多半的商務人士可能還是選擇消極的方式來面對。

lujunfeng111

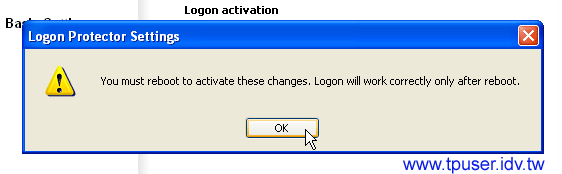

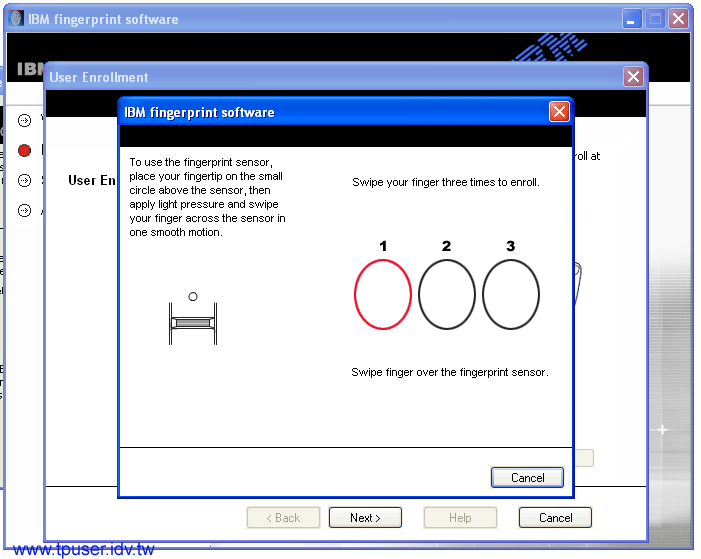

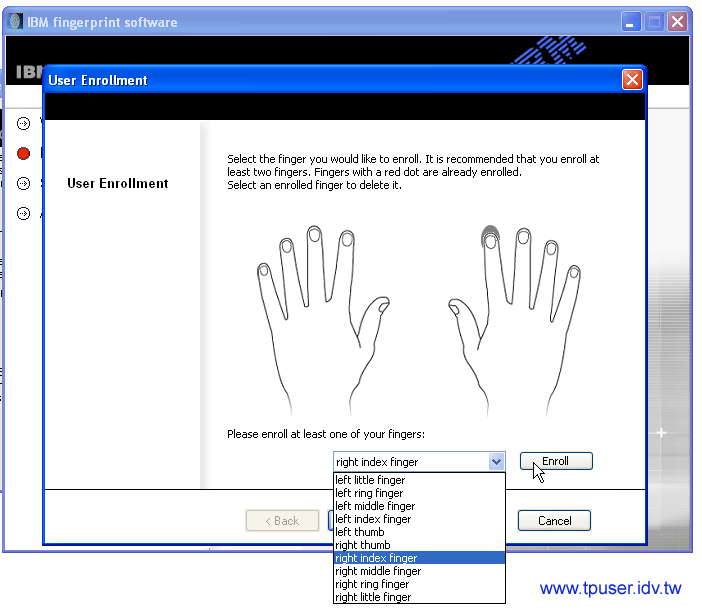

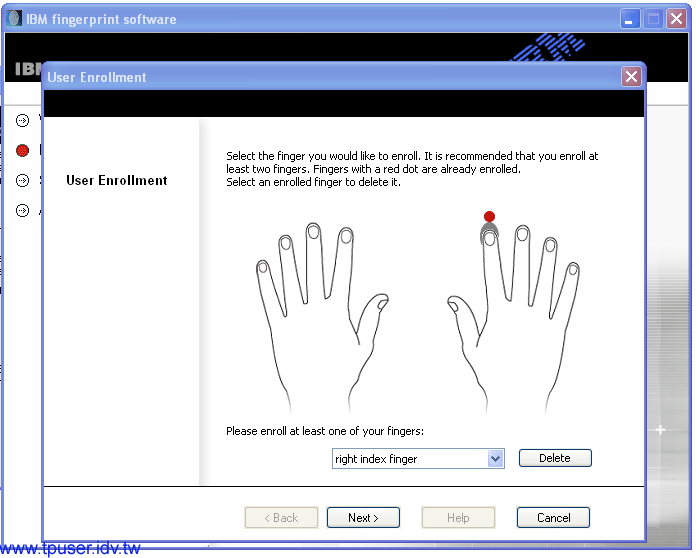

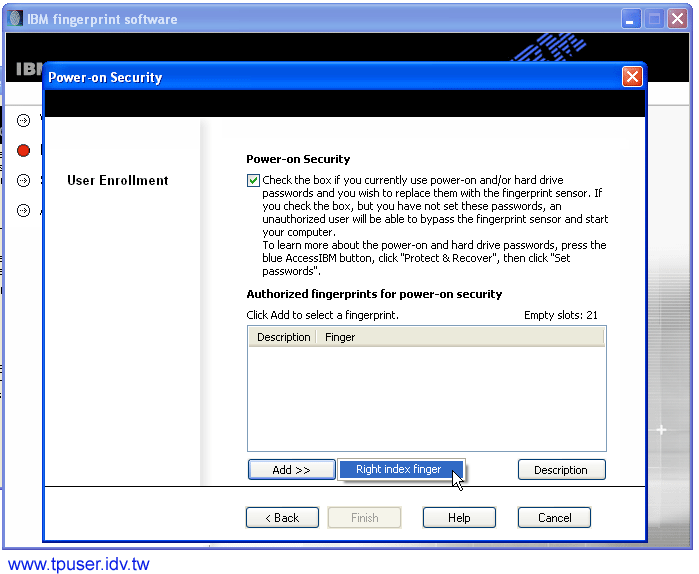

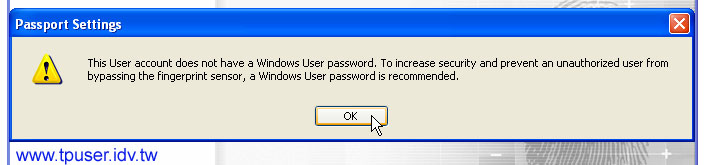

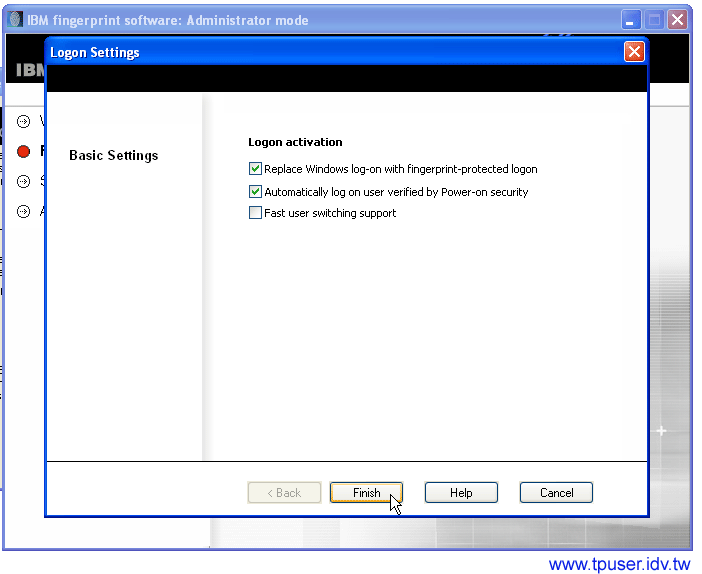

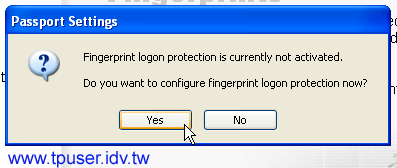

    ThinkPad指紋辨識器能夠判讀雙手十指的指紋，使用者可以自行選擇。操作時其實只要把滑鼠移到每根手指上面去即可點選。
確定要使用哪根手指後，按「Enroll」。

lujunfeng111

四、鍵盤導水設計

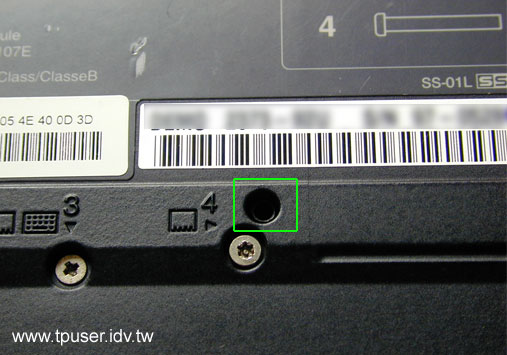

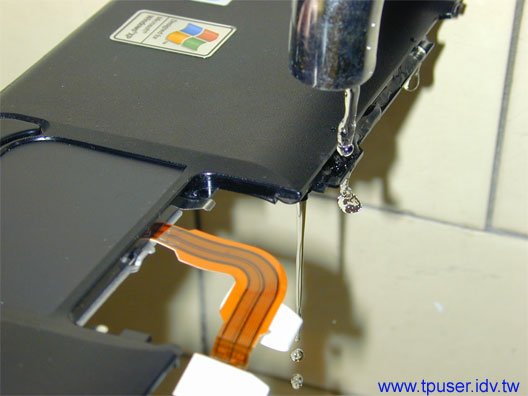

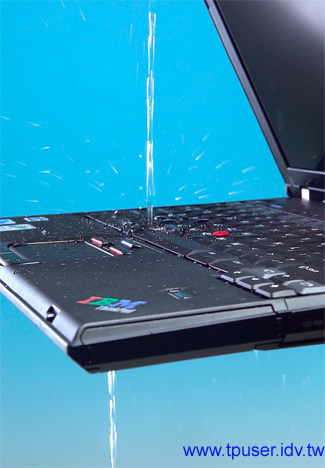

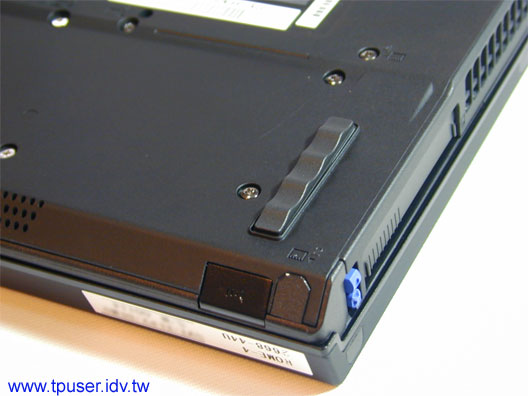

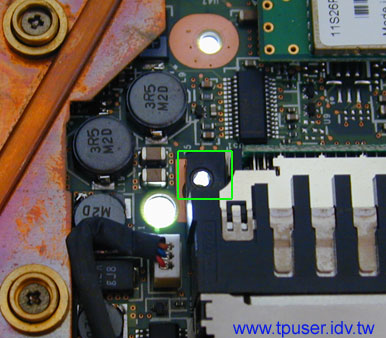

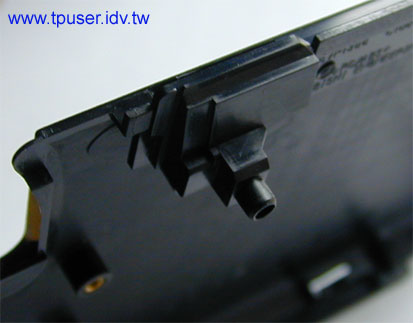

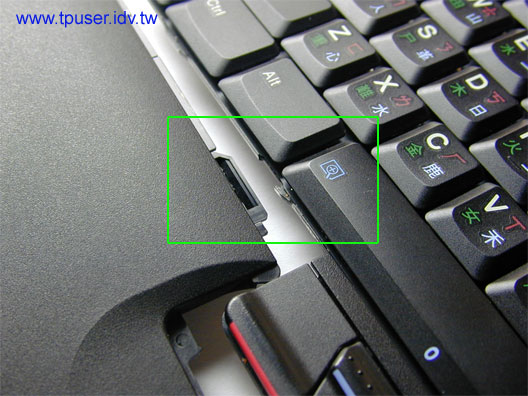

    本篇將為各位介紹ThinkPad T43的鍵盤防水機制。該項機制從T40便有了，只是過去IBM並沒有特別強調原來ThinkPad機器底部有一個導水孔，能將不慎流入的液體排出機體外。

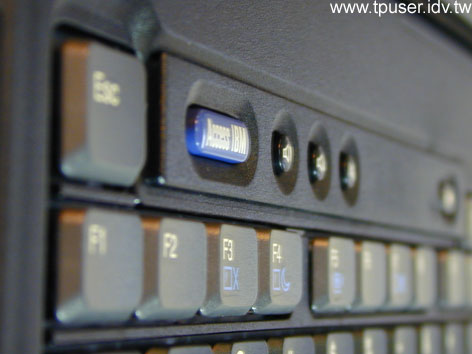

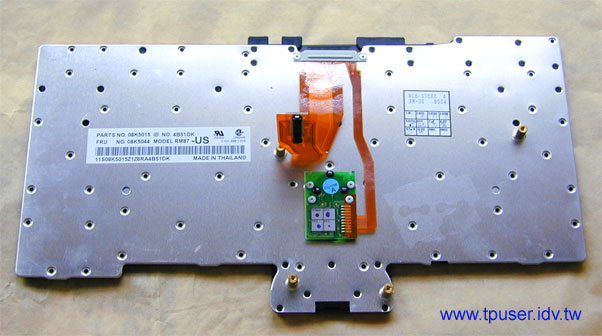

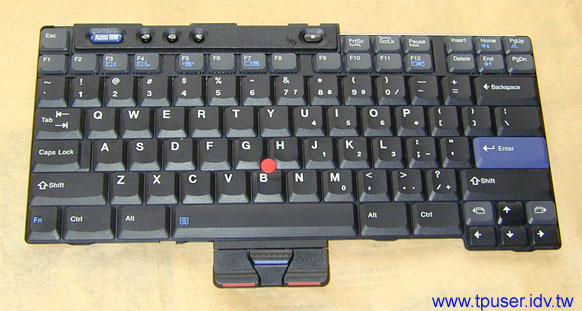

    我們先來複習一下ThinkPad代代自豪的鍵盤吧，左圖是T43英文版鍵盤的全貌特寫。站長曾經在「T40介紹特集中」對於T40 鍵盤設計做過解釋，在此不贅言。雖然最近有廠商意圖搶食ThinkPad的商用市場，鍵盤上也有TrackPoint，但站長實際操作過的感覺是，撇開按鍵的觸感不提，其他廠牌對於按鍵的排列仍未非常講究。這點其實讓站長滿困惑的，既然要「抄」為何不把ThinkPad鍵盤的精髓學得像一點呢？如果連「七列按鍵」、「右上方六顆小按鍵(PgUp等)」都沒有，徒有TrackPoint豈不是低估了ThinkiPad鍵盤的努力，更別提ThinkPad在所有機種上都能保有的鍵打觸感。或許對其他廠商來講「成本」還是一個主要因素吧（苦笑）。

lujunfeng111

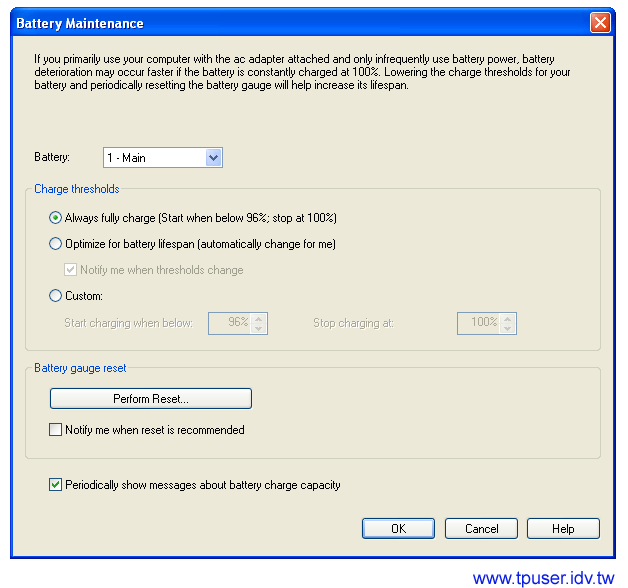

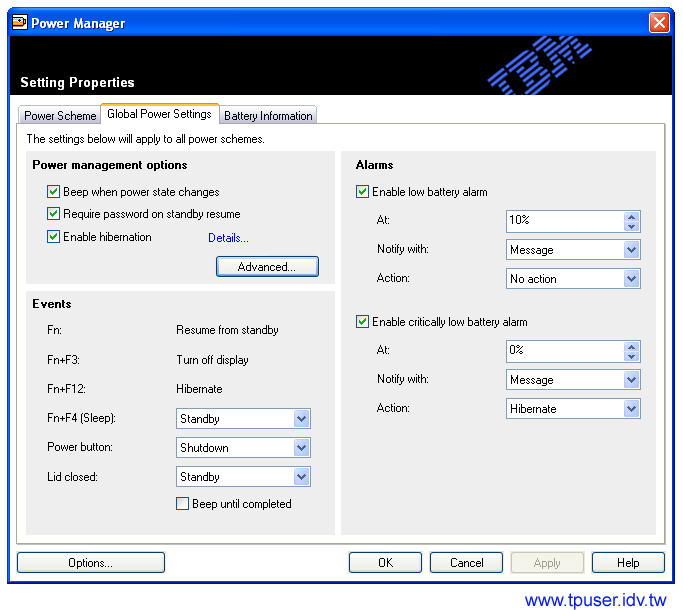

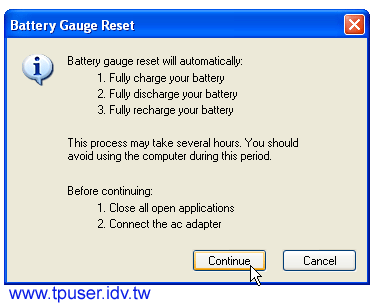

五、電池功能介紹

ThinkPad T40-Series共有三種電池可以裝配：
ThinkPad T40/R50 Li-Ion Battery (6-cell) (FRU:92P1101)
ThinkPad T40/R50 Li-Ion Battery (9-cell) (FRU:92P1102)
Ultrabay Slim Li-Polymer Battery (3-cell) (FRU:08K8190)

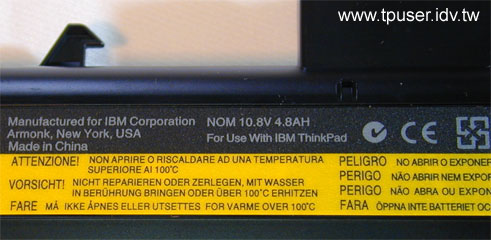

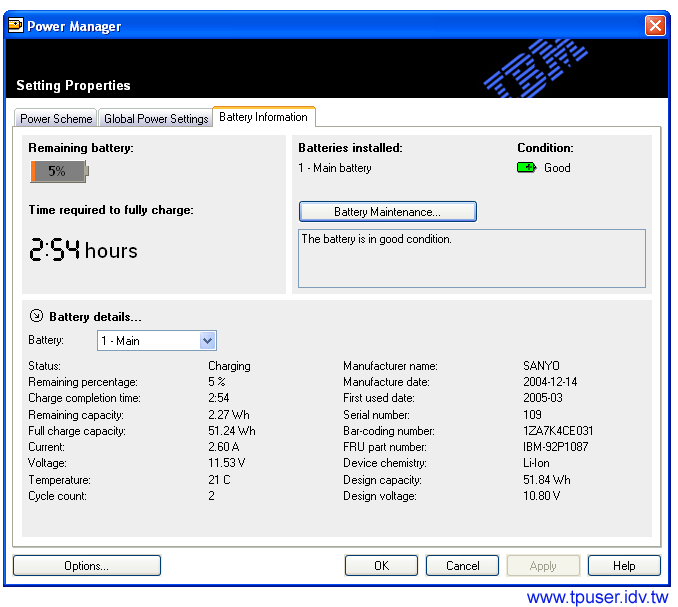

    ThinkPad T40跟R50各系列都使用同樣規格的電池，這在商用電腦上是常見且實用的設計，可以降低TCO (Total Cost of Ownership) ，並增加機種間的使用彈性。隨著電池芯 (cell)的演進，T43推出時，IBM也趁勢推出新款的主機電池。從原本的單顆cell 2200mAh (3.6V)進步到 2400mAh(3.6V)。因此原本的6 cell主電池是 4.4Ah(10.8V)推進到 4.8Ah (10.8V)：9 cell長效電池從 6.6Ah(10.8V)推進到 7.2Ah (10.8V)。
    雖然電量增多了，但是T43採用的Sonoma架構卻也更耗電，因此嚴格講T43即使換裝新版電池，也只能儘量維持住原本的電池使用時間，甚至會更短。反倒是原本的T40/41/42換上新電池之後，續航力可以更久！

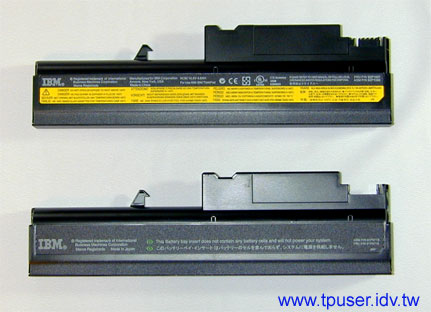

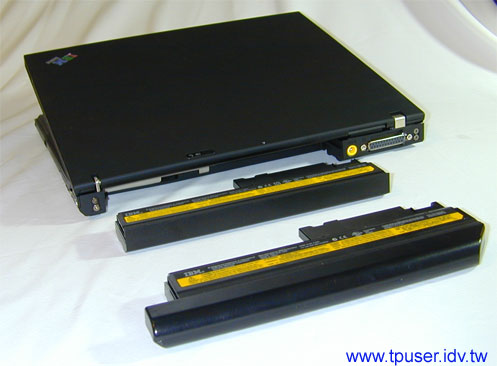

左圖是T40/R50-Series兩款主電池示意圖。

lujunfeng111

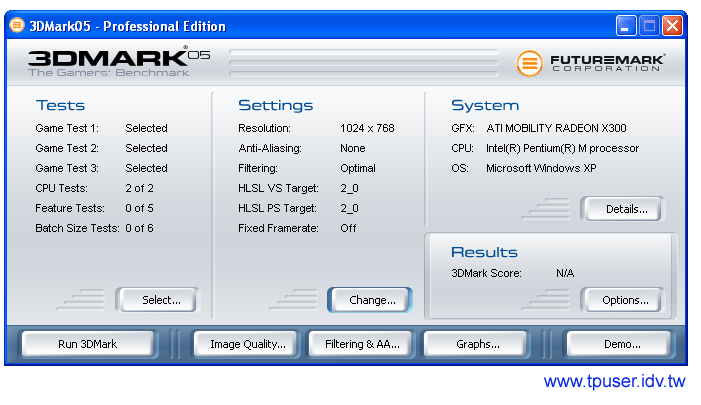

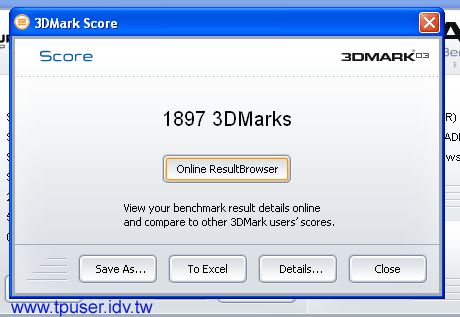

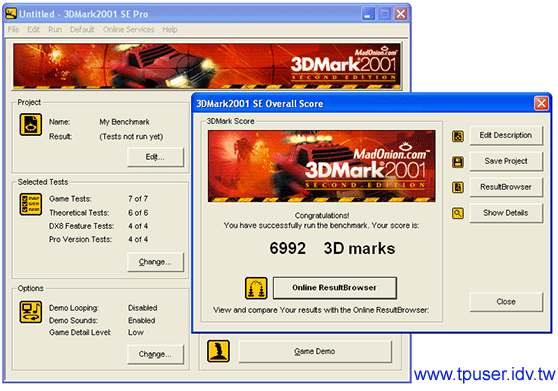

六、效能測試

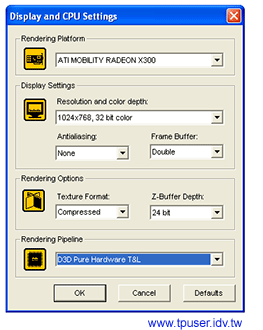

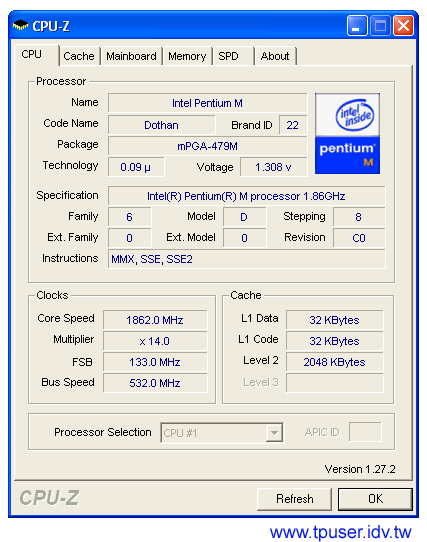

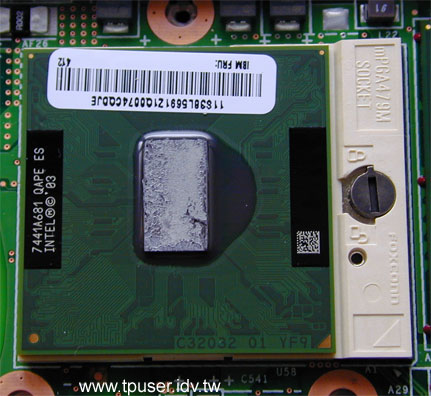

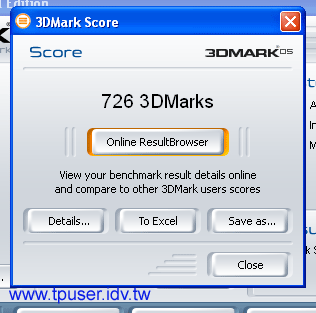

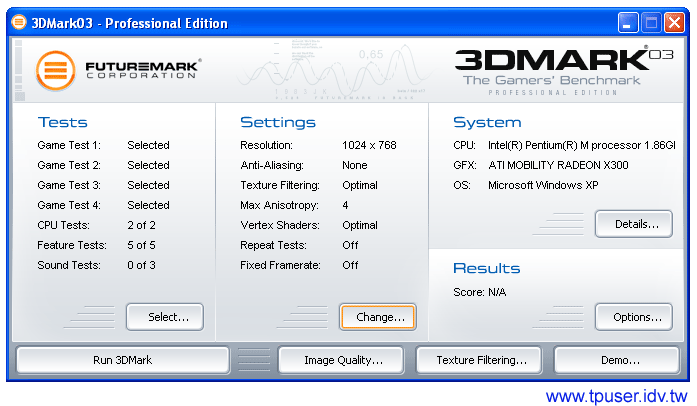

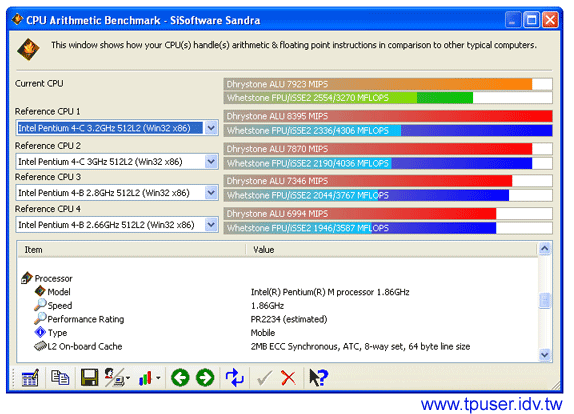

最後不免俗地將ThinkPad T43的各項測試數據與網友分享。站長所借測的這台T43是採用ATI Mobility Radeon X300獨立顯示晶片的機種，由於採用的是Alviso平台，因此配備的是支援533MHz的Pentium-M (Dothan)處理器。此台使用的是1.86GHz時脈的CPU。有關CPU的規格請參閱左圖。
有關T43測試機的簡易規格如下：
CPU         Intel Pentium-M 750 (1.86GHz )
RAM         512MB PC2-4200 533MHz DDR2
LCD         1024x768 XGA
Graphics    ATIR MOBILITY RADEON X300 (64MB)

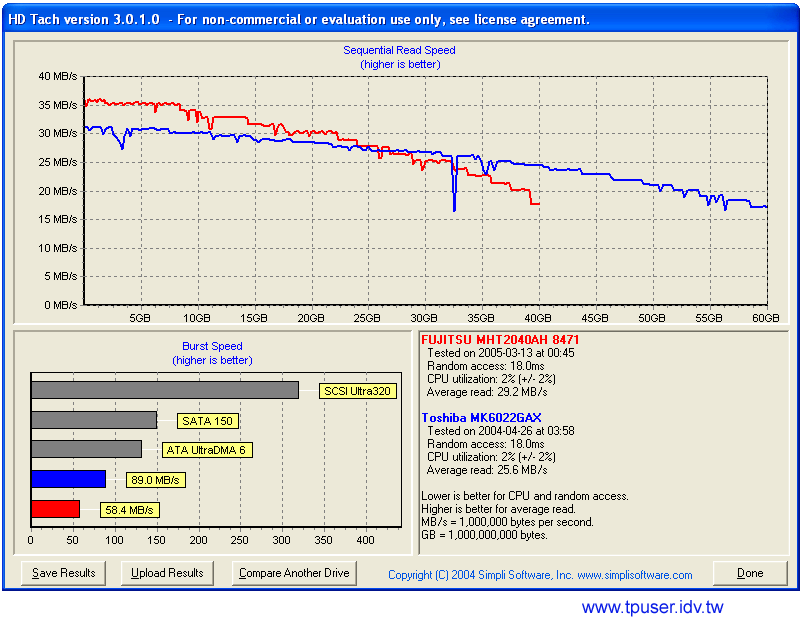

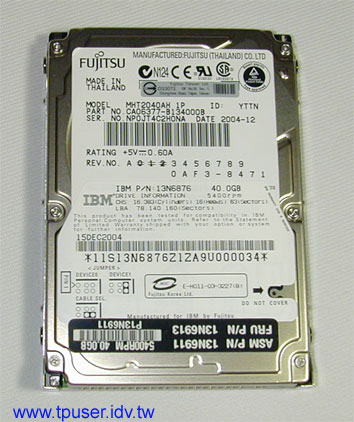

HDD         40GB 5400RPM
ODD         24x24x24x/8x CD-RW/DVD Combo
OS          Windows XP SP2 English

lujunfeng111

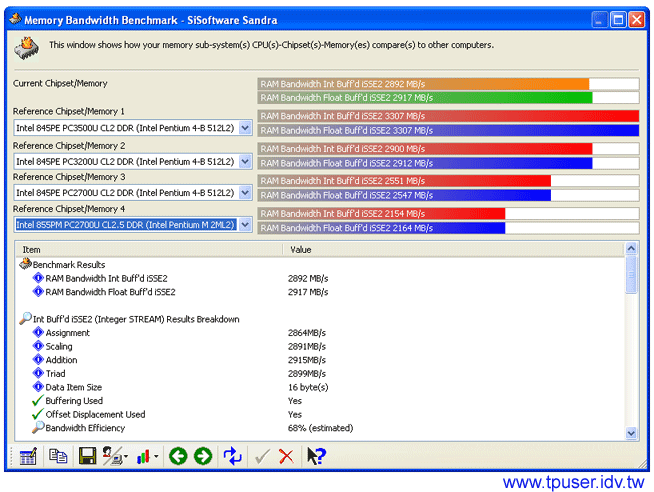

受測的T43只有安裝單條512MB DDR2記憶體模組，並未啟動「雙通道」。左圖是 Sandra Professional 2005的記憶體測試成績。

lujunfeng111

七、結語---ThinkPad大未來

站長一路從T40看到T43問世，已經滿兩年了。T40-Series可能是T-Series家族中「爭議」最多的一代，但也是處於時代劇烈變動的關鍵機種。這兩年來筆記型電腦的市佔率日益擴大，但同時地也代表筆記型電腦成為「commodity」（大量生產商品），從T40-Series一台最便宜也要八萬新台幣一直到現在一台只要4萬多元，而且還順應潮流推出整合型晶片機種，不可諱言地T40-Series算是以ThinkPad高價時代末期的設計，一路撐了過來。最後連IBM在某種意味上也等於棄守了個人電腦產業，將整個部門與研發單位一併售給大陸聯想集團。其實這也驗證了中國大陸的崛起與筆記型電腦微利化、量產低價化的時代已來臨。
或許就像二次大戰末期慘遭美軍航空機隊擊沈的日本戰艦「大和號」一般，日本帝國傾全國之力以最高工業水準打造出了大和號，但當時仍為「船堅砲利」的巨艦時代。待大戰爆發之後，時代的巨輪已經朝航母艦隊群發展，最後大和號也只能黯然地在前往沖繩島途中遭美國軍機連番轟炸中沈沒。歷史上的大和號見證一個時代的興起與沒落。而IBM位於日本的Yamato Lab(大和事業所)雖然也身處這變動的時代，但幸運的是，研發代號「ROME」(羅馬)的T40-Series已經讓時間證明其機構與設計成功地跨越這道鴻溝。不管是各零件的擺置、各項新增的功能，都不乏其身影出現在其他廠牌的筆記型電腦上，甚至近期還不難看到有其他廠商設計出近似T43的「匪偽。ThinkPad」。T40-Series可說是Yamato Lab在兩年前已經將 2-Spindle、14吋商用機種的終極形態設計完成，日後的ThinkPad同型機種可能在機構上並不會有太大的變化。那「未來」將會有怎麼樣的T-Series出現呢？
首先要看Intel的未來動態。明年(2006)第一季時Intel準備推出新一代的Centrino平台，內部代號為「Napa」。正如同以往的Centrino是由三項關鍵零組件所合體而成，Napa包含了：

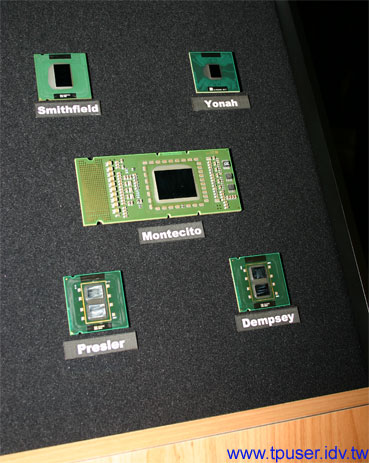

處理器：代號「Yonah」的雙核心處理器
晶片組：955XM/ 945PM/945GM 家族
無線網路：PRO/Wireless 3945ABG
因此我們能夠期待一台效能更強大的ThinkPad在明年第一季問世。但在Napa問世之前，Lenovo有意透過「寬螢幕」的ThinkPad來打進消費個人型市場，目前站長所得知的資訊是會有兩款寬螢幕ThinkPad，分別是14吋WXGA及15.4吋(WXGA/ WSXGA+)。比較「勁爆」的是這兩款ThinkPad都會有「銀色」機身版本，是的，史上第一台掛「ThinkPad」同時LCD背蓋是銀色的寬螢幕主機將會在暑假過後與大家會面，而這兩款也將是整個ThinkPad邁入「PCI-Express」周邊的前導機種！目前所知寬螢幕ThinkPad將使用新一代的Dock/ mini-Dock/PortReplicator，而且這些擴充塢將沿用給明年採用Napa平台的新世代ThinkPad！關於寬螢幕ThinkPad的進一步介紹站長就留待未來友站擇期公開，在此先賣個關子吧。
站長個人還是對於明年新世代ThinkPad保持著濃厚的興趣，因為已確認明年的Napa平台ThinkPad會擁有新的研發代號，這代表整個機構與外觀將重新設計以應付TDP要求更加嚴苛的Napa平台和高速顯示晶片之需。下一代的T-Series研發代號還會是地名嗎？呵呵...並不是，而是改成「人名」！
「DaVinci」（達文西）這位文藝復興時代的天才藝術家、科學家留下了無數膾炙人口的作品及工藝設計，他也是文藝復興時代的代表人物。或許Yamato Lab有感於現在的筆記型電腦產業只見低價、公板設計橫行，想要藉由「ThinkPad」來完成「文藝(王道)復興」吧。平心而論這一年ThinkPad是遇到了很大的挑戰，原本稱霸一方的1-Spindle 12.1吋市場，因為後繼機 X40-Series的硬碟效能不佳、X32太晚問世而讓原本的客戶躊躇不前、新客戶不感興趣而銷路欠佳。平價機種R-Series在消費性市場又遇到競爭對手紛紛配備強悍的顯示晶片等多樣化功能而顯得欲振乏力。這點或許有待寬螢幕的ThinkPad來力挽狂瀾。
雖然T43的獨立顯示晶片版本只有搭載ATI Mobility Radeon X300，但在整合晶片版本上由於售價更具親和力，故受到不少商務人士的青睞。 此時不難理解為何站長認為到了T43，可以說將ROME平台劃上了一個漂亮的句點。一個平台機構設計不但可以改裝後變成第二條產品線(R50-Series），稍微改版後換成改用整合型晶片，又是一項受歡迎的產品。這樣的共通平台設計在筆記型電腦產業上的確是難能可貴了。
：本文中新聞消息來源，取自各廠商正式發表（或未揭露）的產品/技術資訊，部份由不具名網友提供，本文所討論的產品訊息或言論，無法確保該產品日後正式推出時，規格細節與相關訊息能完全相符，特此聲明。
