[硬件] ZT 【原创】【贴图】我终于把T61的顶盖拆开了，大家看看里面的材料和结构吧

bobwu

看过我的帖子或许知道，我的T61半年前买的，LCD里面底部进了一根头发，当时在回到国内，又修不了，这次回到了澳洲，打电话给澳洲的131426，他们确实是IBM，不论是电话里的自动语音，还是网上ESC+的页面，还是他们打电话过来自己对自己的称呼，都是IBM SERVICE CENTER，而按照后来DHL的发货和收货单来看，澳洲IBM维修中心是外包给了一个交SOLECTRON GLOBAL SERVICES的公司，位于悉尼的PADSTOW的地方，位于悉尼西南部，因为其实所有澳洲的IBM维修如果需要拿电脑去的话都是通过DHL来收货，而DHL也是IBM帮你联系好的，来回运费都是他们出，我的T61来回大概每次单趟100-110澳元的运费，这么一个来回，光是运费就是200-220刀，米真多
这个是DHL专门用来运笔记本的大大大盒子，里面是包了塑料纸的泡沫，东西很不错，笔记本放里面，不管怎么动都不会移位和撞伤

下载 (65.11 KB)

2008-2-11 21:15

这次因为这根头发，他们给我换了一个LCD，说来其实服务还是不错的，换来的LCD好像响应度和亮度可视角都比原来的好，应该不是心理作用，而且他们说这个LCD是新的，因为T61出不久，宽屏的LCD很少有人修，这个是从新加坡总部发货过来的，但是有点小遗憾，就是换来的LCD有一个绿色的亮点，不过其实这么高的分辨率，我也习惯了，无所谓。不过我也正在和IBM联系让他们再给我换一个LCD，昨天他们打电话来说，他们维修中心没办法做决定，他们要上报"LENOVO"去审批，注意咯，这里他们电话里告诉我的可是LENOVO，是我这2周里听到的第一次LENOVO。
言归正传，今天要说的是拆顶盖，我看以前网上从来没有能自己拆开T61顶盖的，就算是有能看到蜂窝结构的，那也是官方的贴图，那些唯一的拆解评测，都是转自同一个地方，都是拆了下面，等拆到屏幕都没办法了，今天我自己研究了下IBM T61的硬件手册，然后胆大心细，终于把顶盖拆开了，让大家看看真实的蜂窝，然后让大家看看真实的顶盖到底是什么材料，大家在网上议论已经很久了，今天眼见为实！！！
所有照片都是我用我的NOKIA N73拍摄，没有专业相机那么精细，请包涵

下载 (45.46 KB)

2008-2-11 21:15

下载 (51.27 KB)

2008-2-11 21:15

下载 (52.44 KB)

2008-2-11 21:15

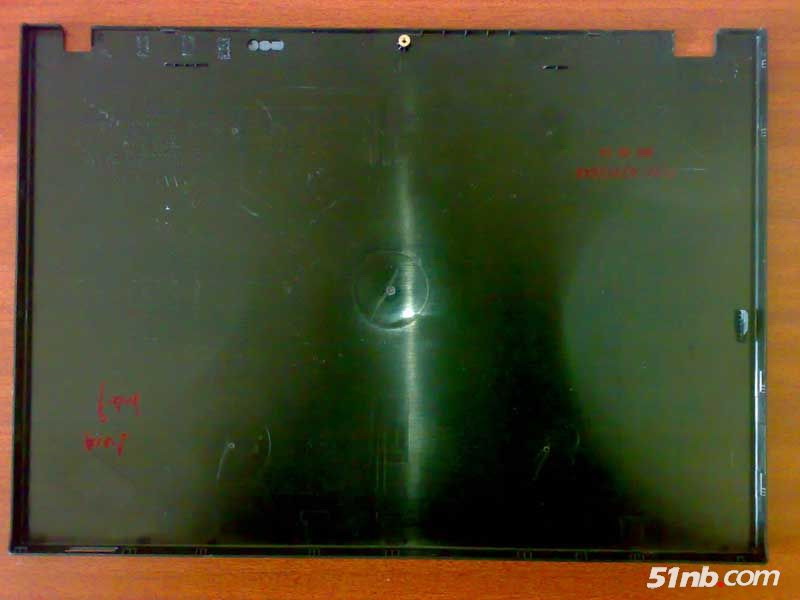

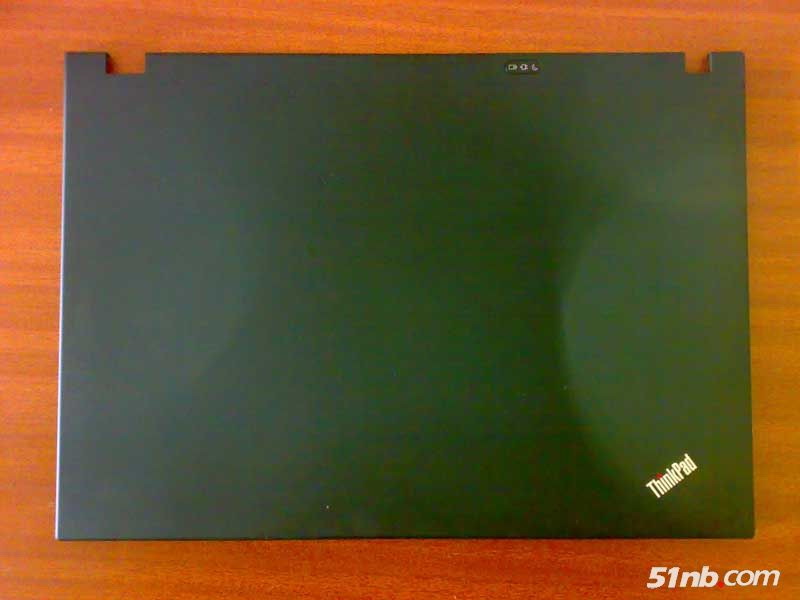

透过闪光灯的光，大家已经隐约感觉到是什么材质了吧？
对了，是“塑料”！！！
但是，没有关系，因为里面蜂窝的结构确实确实相当的坚固，所以大家也不用在意塑料是不是不好，因为这个也不是普通的塑料，里面有加东西

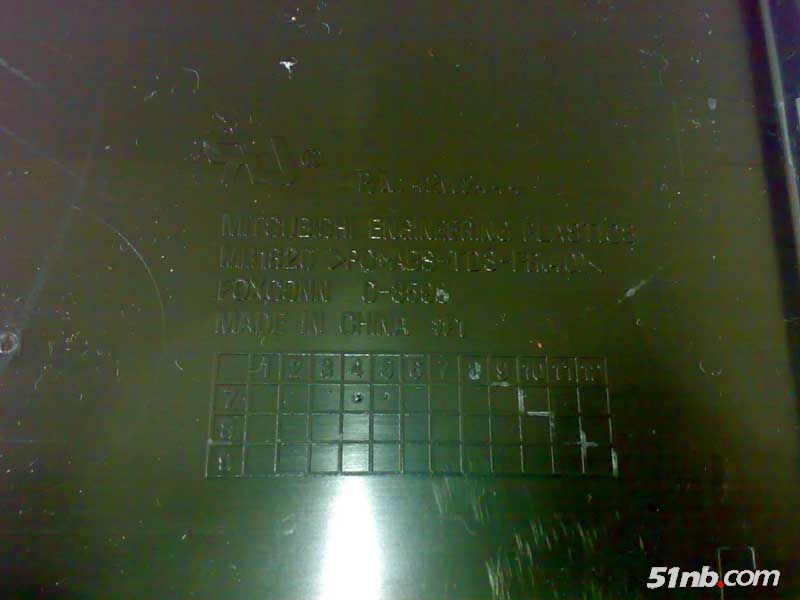

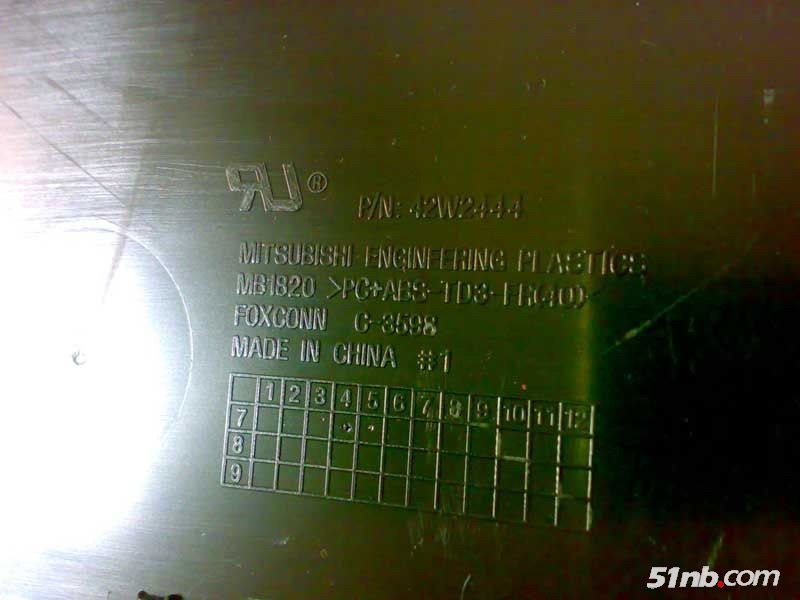

大家可以清楚的看到，是iPC+ABS-TD3-FR(40)，我不知道是什么东西，但是第一行就更明显了，看到了没有？
MITSUBISHI ENGINEERING PLASTICS，大家略懂英文就应该知道是什么了。对！这个是“三菱的工程塑料”！

下载 (64.59 KB)

2008-2-11 21:15

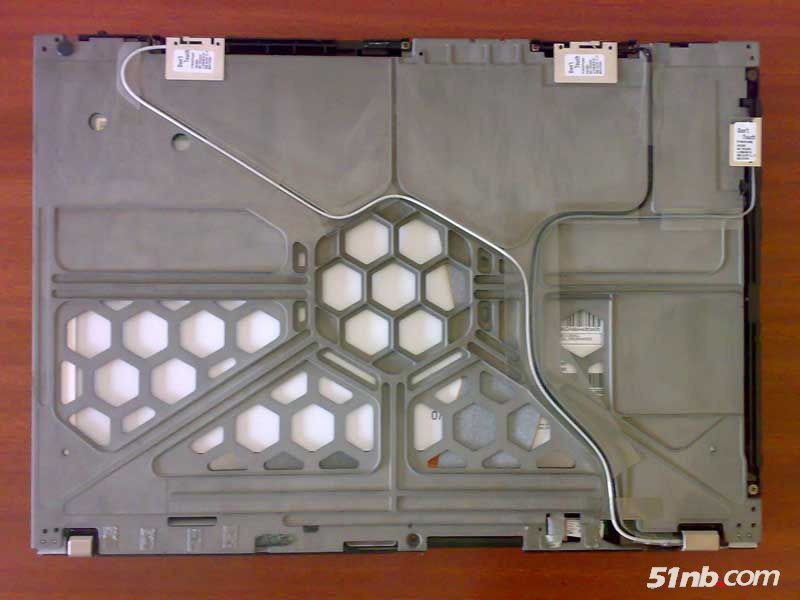

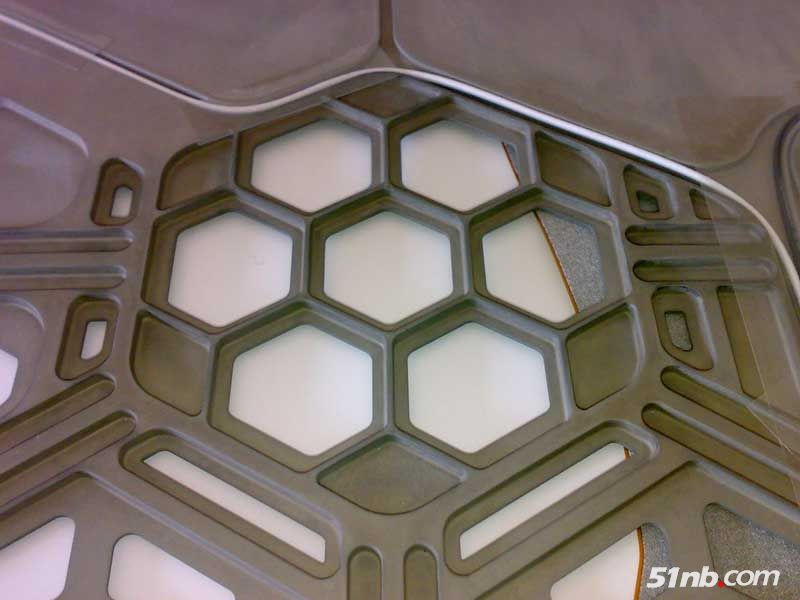

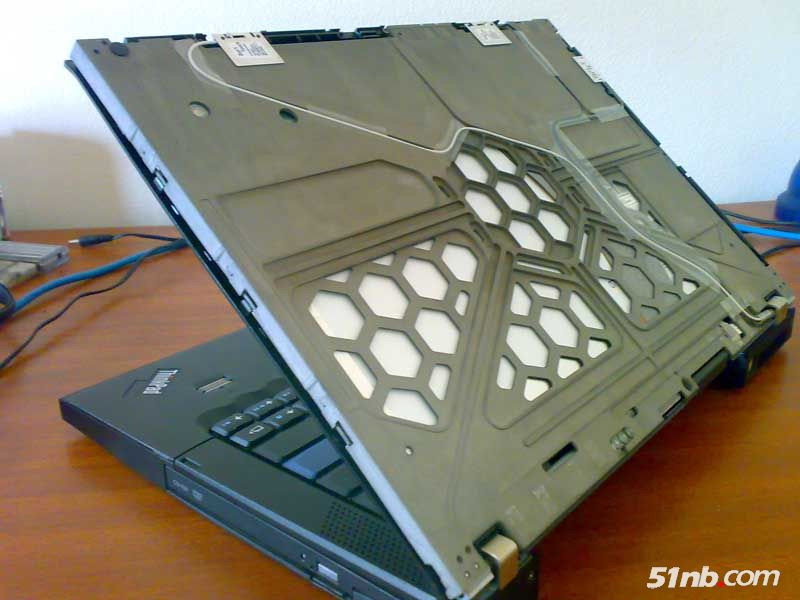

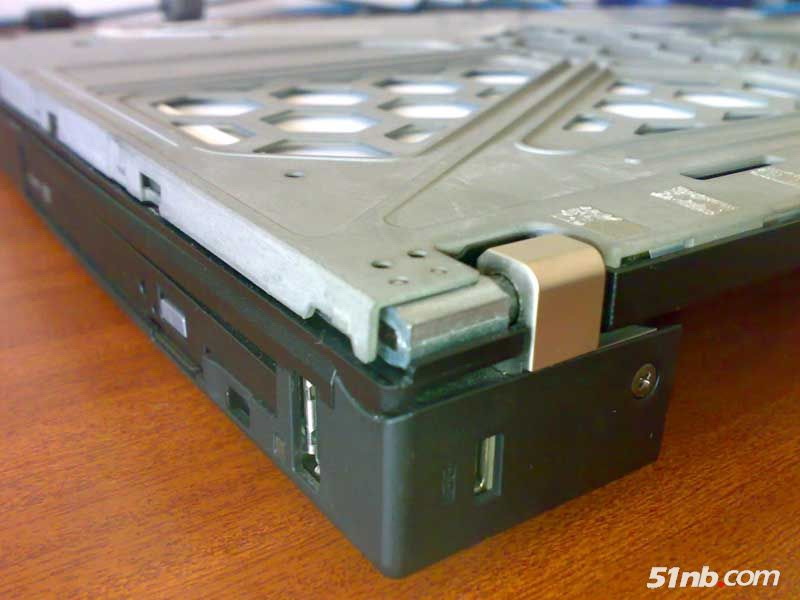

久违的蜂窝状防滚架，大家拆开就知道防滚架是中间鼓起的，所以后壳如果要紧紧包住防滚架，已经要做的和防滚架一样的形状，所以当时是中间鼓起的了，我想大家也不喜欢把外壳做平了，四周其实是空洞的，我想这样四周撞一下，空洞的地方根本没有支撑里，所以！外壳是中间鼓起是完全正常而且有理由的，不是大家说的什么缺陷，因为它完全是为了能承受更大撞击的防滚架形状而设计的

下载 (67.26 KB)

2008-2-11 21:15

下载 (68.25 KB)

2008-2-11 21:15

下载 (70.88 KB)

2008-2-11 21:15

下载 (80.69 KB)

2008-2-11 21:15

下载 (56.11 KB)

2008-2-11 21:15

下载 (68.65 KB)

2008-2-11 21:15

下载 (53.81 KB)

2008-2-11 21:15

下载 (48.54 KB)

2008-2-11 21:15

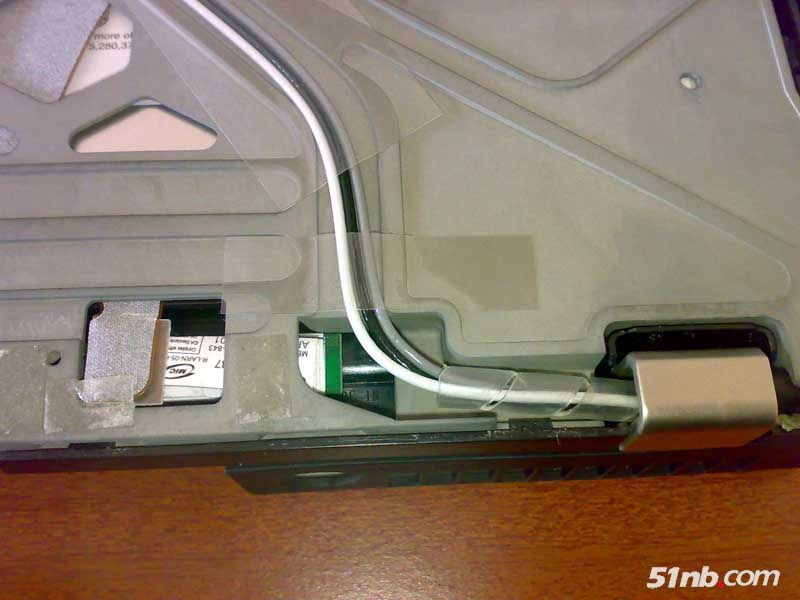

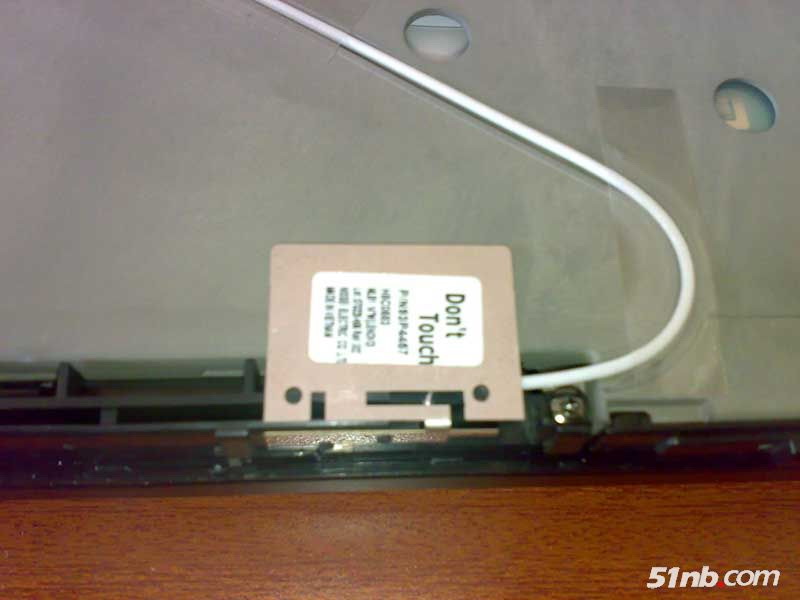

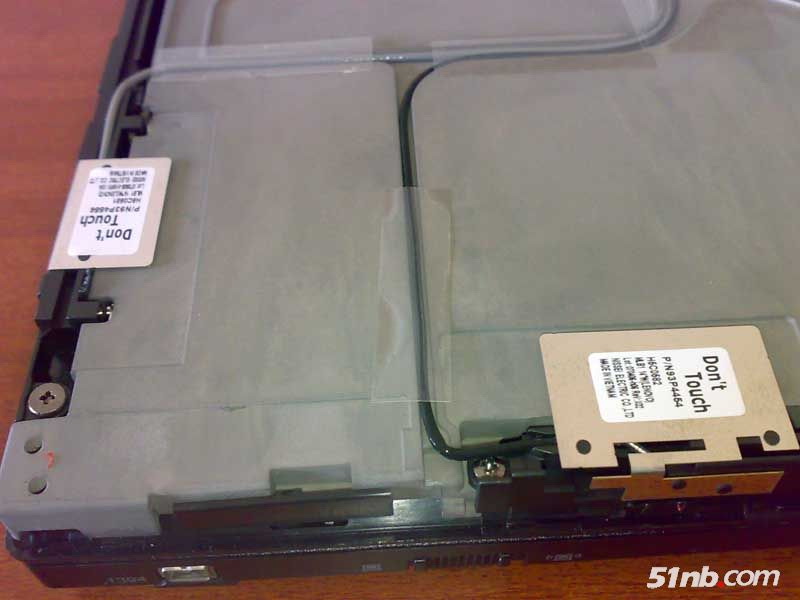

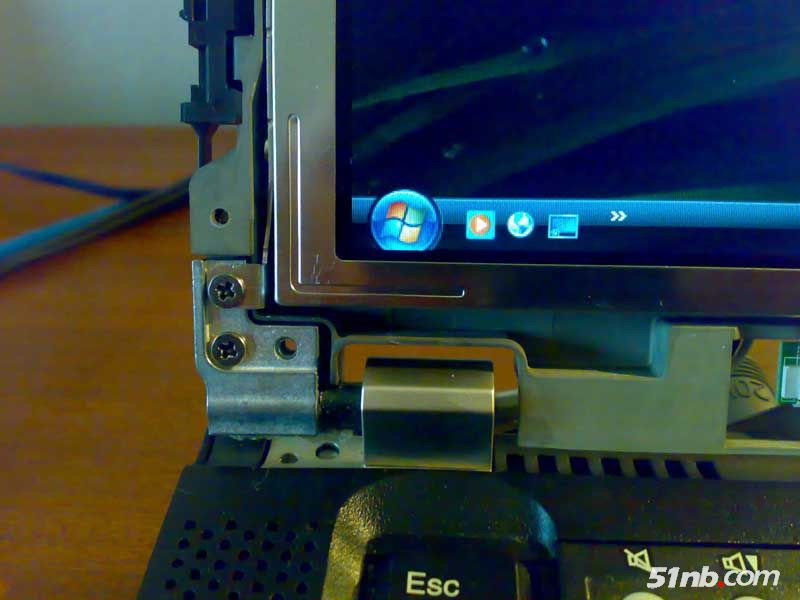

按照硬件说明，拆开了后盖，才可以拆前盖，而且拆的时候，要把周围3个无线天线也拆下，因为天线的黑色塑料部分后面有前盖和防滚架连接的卡勾，大家千万不能硬来！！！

下载 (57.43 KB)

2008-2-11 21:15

下载 (54.01 KB)

2008-2-11 21:15

下载 (57.22 KB)

2008-2-11 21:15

下载 (67.14 KB)

2008-2-11 21:15

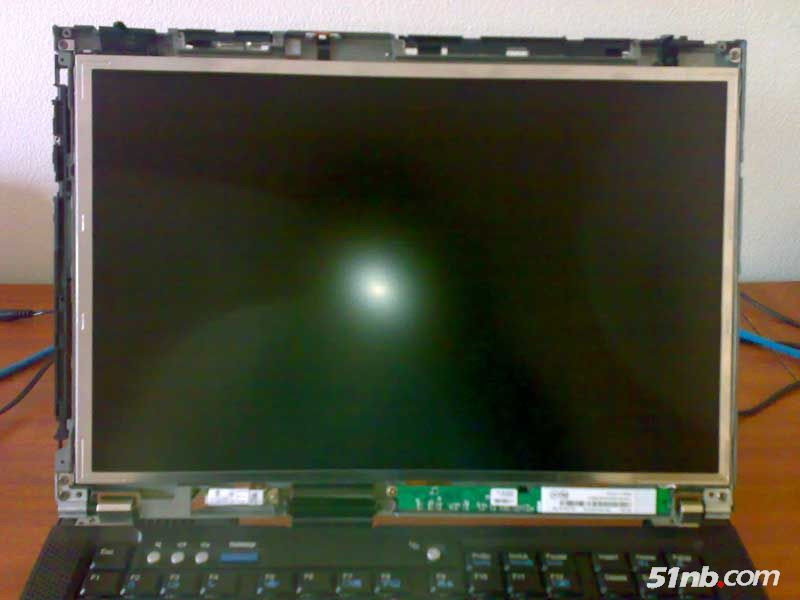

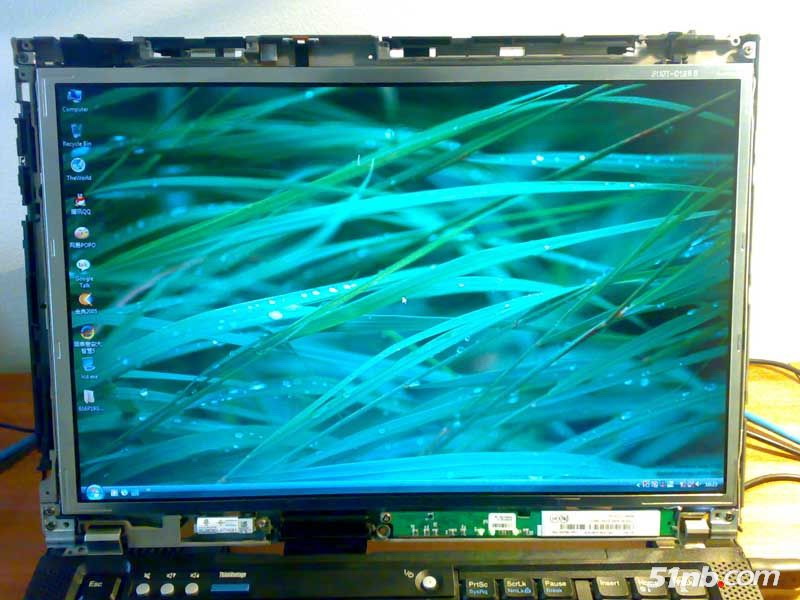

现在我就这么衣果着看机了，哈哈哈哈

下载 (113.61 KB)

2008-2-11 21:15

下载 (71.74 KB)

2008-2-11 21:15

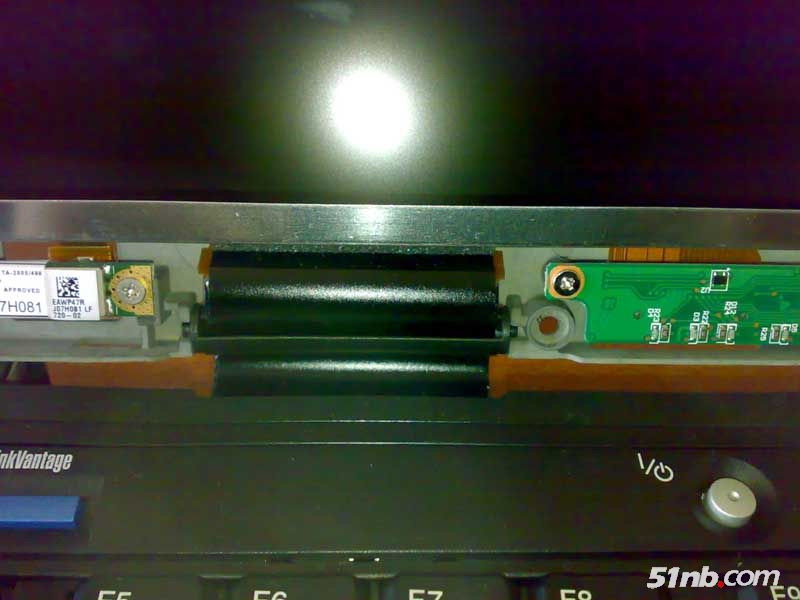

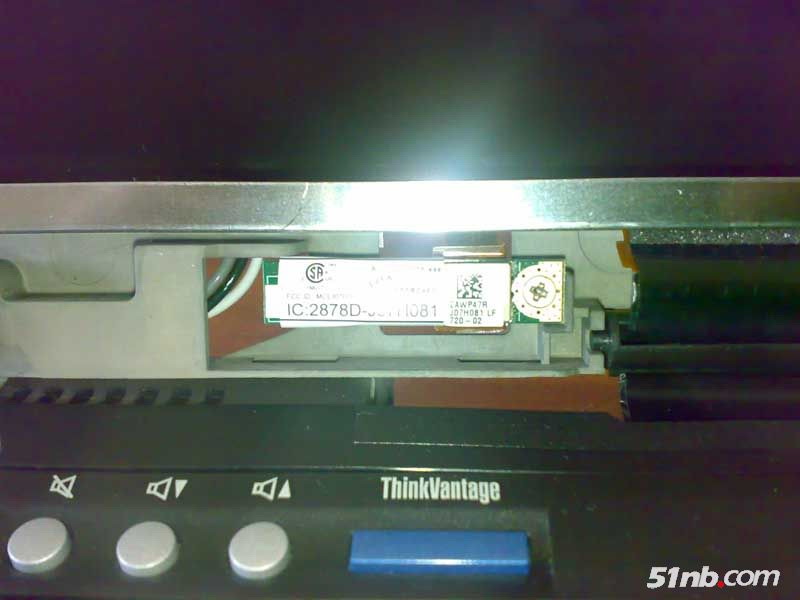

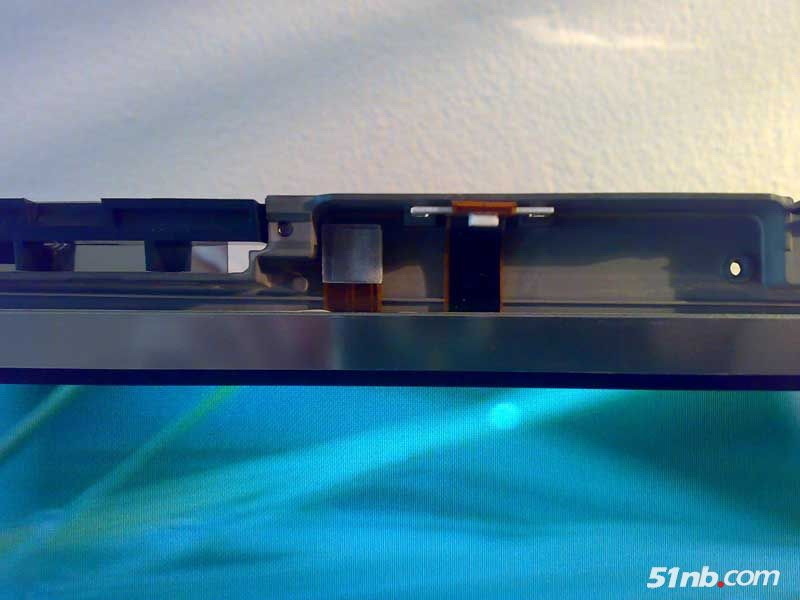

这个是那个小灯的位置，边上的线是摄像头的，因为本人在澳洲，东西是美国买的，我的型号不带摄像头

下载 (57.97 KB)

2008-2-11 21:15

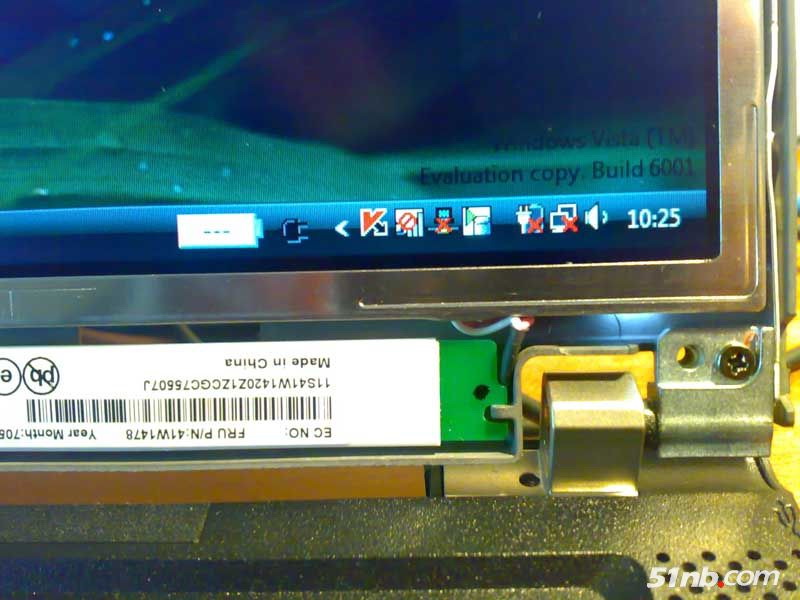

哈哈，刚拍的，悉尼时间10点25分，现在夏令时差3小时，国内7点25，大家或许都在睡觉吧，哈哈哈哈

下载 (93.79 KB)

2008-2-11 21:15

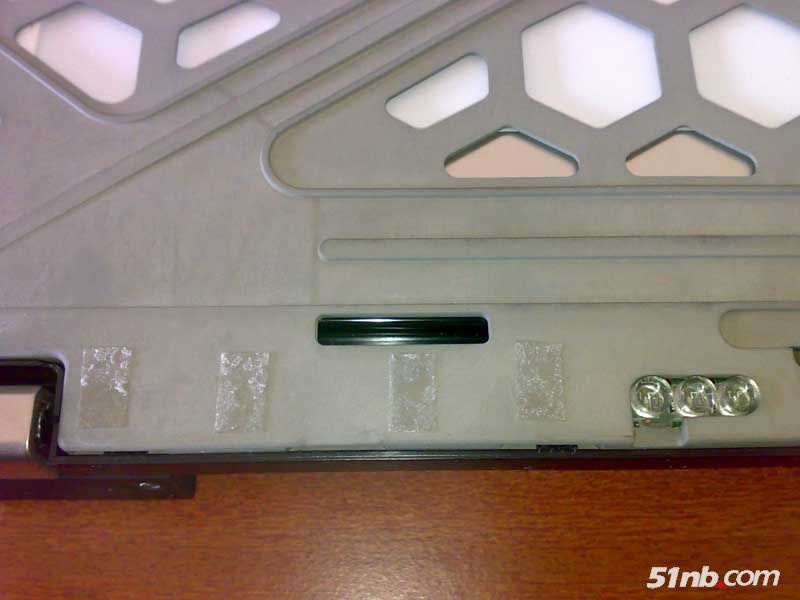

不像有个拆机评测里所说大量使用双面胶了！那都是因为以前媒体评测拆的时候，技术不高，拆不开，刚刚好掰开后面看到有些双面胶所以才说“大量的”，还说是因为大量使用双面胶才导致他们拆不开，试想，双面胶才多大的里，是他们根本没弄清楚卡扣在哪里，怎么使劲让卡扣脱离，其实也就只有后面6个小片，而且大家拆过才知道，那6个双面胶不是我们一般用的随便撕下来的，它的大小厚度都和我们一般不同，应该是IBM专用的用于贴在那个位置了，因为这个6个双面胶的位置在T61硬件手册里有明确的说明，大家只要看得懂英文，按那里说的拆，一定拆的下来，只是不要使蛮劲就好了，方法对了，不用费什么里的，而且设计很好，非常好装回去。
感谢大家的厚爱，其实我也没什么奉献精神啦，东西拆开后装回去很容易，反而觉得密合还比原来的好了，可能自己装的时候比较仔细，每个地方都合得很好，现在没有什么缝了。以后谁再说T61做工差，大量使用双面胶，顶盖中间鼓是缺陷什么的，那真是只能说明他们以讹传讹了，有些东西必须眼见为实，T61既然介绍进来了防滚架，那一定是比没有好，再说那东西亲手摸过，的确非常坚固，而且100%是金属
P.S. 还有一个地方用了双面胶，也就是那个一排指示灯上面，液晶屏下面的位置，用了2条很细的双面胶，为了是让内壳装好后，那个位置不翘起来，不进灰，而且那2条双面胶的位置在硬件手册上也有标注
暂时就这么多，完毕，嘿嘿
希望能起到抛砖引玉的效果
续：

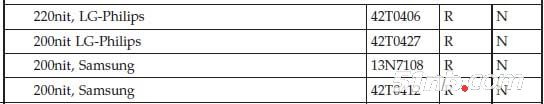

我说我觉得这块屏幕怎么比原来亮了，比原来可视角度好了，而且没有漏光什么的，也不觉得是心理作用，后来仔细差了一下，原来我电脑用的是200nit的三星屏幕，代号是13N7108，现在我用Everest Ultimate查过我的屏幕，型号是LP141WP1-TLB7，然后上网一查，这个是42T0406的，是我这个14寸WXGA+的屏幕里唯一一块220nit亮度的LG-Philips屏幕，其他的都是220nit的，而且我发觉了，LG-Philips的屏幕比三星的好，硬度也高，而且三星的我还非常容易的进过头发和灰，也不知道这个牌子的怎么样，起码用起来第一感觉就好，只是有坏点，我想坏点应该每个牌子都有吧，不是什么质量问题，大家可以对照着看，这个是T61 Hardware Maintenance Manual里的截图

下载 (15.15 KB)

2008-2-11 21:15

bobwu

原帖由 chengxyt 于 2008-2-12 16:10 发表
SF!

BTW: 转过来的

说过了啊。ZT过来的。

bobwu

原帖由 jmcchj2 于 2008-2-14 22:34 发表
其实我也不是对那个蜂窝结构没信心，单纯是对顶盖那层胶不满意，用指甲轻轻刮一下就有一道不可磨灭的痕迹了，所以大家不想自己的的机器变花面猫就要比较小心使用了，不过愿意花钱换壳的另说，如果是钛合金就不用 ...

再纠正一下，IBM从来没用过钛合金的，原来T23那种的也只是一种“塑料金属”，就是含有钛合金粉末的碳纤维增强塑料。

IBM所有的机器你指甲划一下都会有划痕。你只要是用IBM的机器，你都要操心这个划痕问题。

bobwu

原帖由 jmcchj2 于 2008-2-15 20:37 发表
被说懵了， 反正就是T4 系列的顶盖感觉比较耐磨些

T4的是铝镁合金加碳纤维涂层。

这个顶盖缺点是如果划痕深了底色会是金属银色。
