二战德军火炮全集（7）榴弹炮——感谢铁血原作者acomemidehi

榴弹炮（Howitzer）系列
105毫米系列榴弹炮
说明：
105毫米系列榴弹炮是二战德军中的一种重要的榴弹炮，二战德军在各个战线的战役、战斗中都少不了105毫米系列榴弹炮的身影，北非战场、欧洲大陆战场、苏德战场、中国抗日战场都可以见到德国的105毫米系列榴弹炮。德军的105毫米le. FH 18榴弹炮是二战德军中生产数量最多、型号变化最多、广泛出口国外。105毫米系列榴弹炮是二战德国国防军的标准制式火炮。
105毫米榴弹炮的主要型号及分支火炮改进路线：
主要型号：
105毫米 le. FH 44榴弹炮
105毫米 le. FH 16榴弹炮
105毫米 le. FH 18榴弹炮
105毫米 leFH 43榴弹炮
重要的分支火炮改进路线型号：
105毫米 le. FH 16榴弹炮=>105毫米 StuH 42/2 榴弹炮
105毫米 le. FH 18榴弹炮=》105毫米 le. FH 18 M 榴弹炮
105毫米 le. FH 18榴弹炮=》105毫米 le. FH 18/39 榴弹炮
105毫米 le. FH 18榴弹炮=》105毫米 le. FH 18/40 榴弹炮
105毫米 le. FH 18榴弹炮=》105毫米 le. FH 18/42 榴弹炮
105毫米 le. FH 18榴弹炮=》105毫米 le. FH 42 榴弹炮

Rank: 8 Rank: 8

2^#

发表于 2005-9-29 13:51 | 只看该作者

二战德军火炮全集（7）榴弹炮——感谢铁血原作者acomemidehi

1943年春夏之交，库尔斯克坦克大会战的前奏————哈尔科夫反击战中，在泥泞的俄罗斯大地上向苏军阵地推进的德军“四二式”突击炮群，这是“四二式突击炮”的中期型号，1943年型，有炮口制退器，有指挥塔。他们装备的是105毫米StuH 42/2 榴弹炮，而105毫米StuH 42/2 榴弹炮则是由一战的105毫米 le. FH 16 榴弹炮改进而来的。



Rank: 8 Rank: 8

3^#

发表于 2005-9-29 13:52 | 只看该作者

二战德军火炮全集（7）榴弹炮——感谢铁血原作者acomemidehi

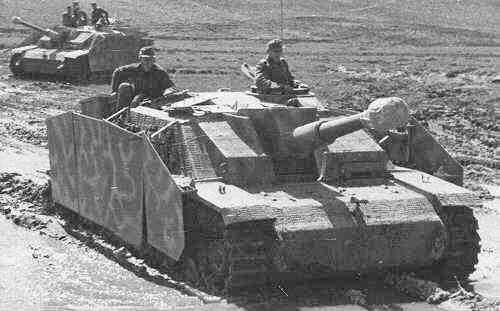

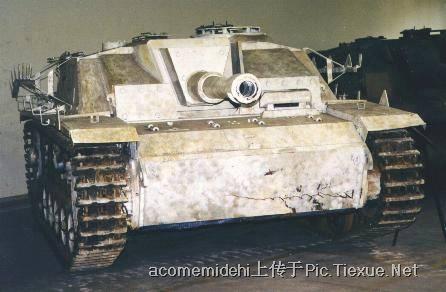

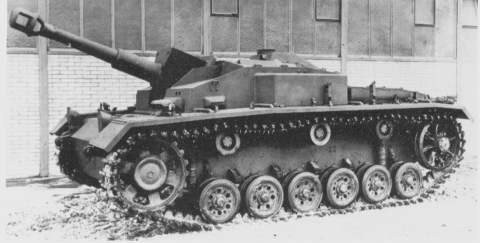

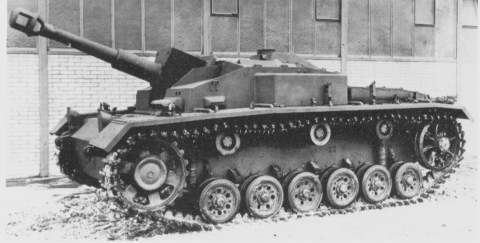

“四二式”突击炮的后期型号，1944年型，无炮口制退器，顶部为铸造装甲，安装遥控机枪，他们装备的是105毫米StuH 42/2 榴弹炮，而105毫米StuH 42/2 榴弹炮则是由一战的105毫米 le. FH 16 榴弹炮改进而来的。
注意：
“四二式”突击炮，是以3号坦克底盘改装的自行火炮，装备105毫米口径的榴弹炮，德军编号：StuH42 105毫米L/28 (Sf)，特种车辆编号：SdKfz142/2。105毫米突击炮，3种车型：1942年型，有炮口制退器，无指挥塔；1943年型，有炮口制退器，有指挥塔；1944年型，无炮口制退器，顶部为铸造装甲，安装遥控机枪，部分型号有装甲裙板，后期型号换装了L/30的长身管火炮。



Rank: 8 Rank: 8

4^#

发表于 2005-9-29 13:54 | 只看该作者

二战德军火炮全集（7）榴弹炮——感谢铁血原作者acomemidehi

105毫米 le. FH 18 榴弹炮
性能参数：
口径: 105 毫米 L/28
炮架长: 6.10米
战斗全重：1525公斤
长: 2.94 米
宽: 1.98 米
高: 1.88 米
火炮俯仰角：-10度—+40度
火炮射界：左右正负57度
炮弹重: 14.97公斤
最大射速: 7 发/分（近似等于）
出膛初速度: 469 米/秒
最大射程: 10 671 米
人员编制：8人
生产公司：Rheinmetall-Borsig AG公司（莱茵波尔西格公司）

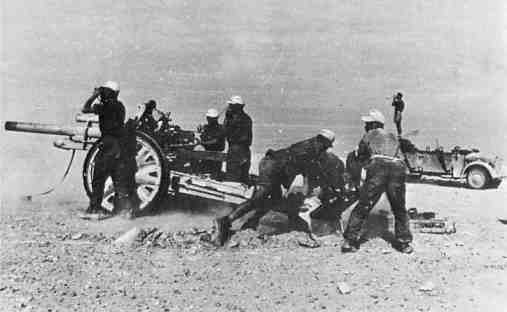

1942年6月，北非托卜鲁克攻防战中，隆美尔装甲军团下属机动炮兵战斗群，装备的105毫米 le. FH 18 榴弹炮，远处为德军指挥官站在奔驰轿车上用望远镜观察射击效果。


Rank: 8 Rank: 8

5^#

发表于 2005-9-29 13:55 | 只看该作者

二战德军火炮全集（7）榴弹炮——感谢铁血原作者acomemidehi

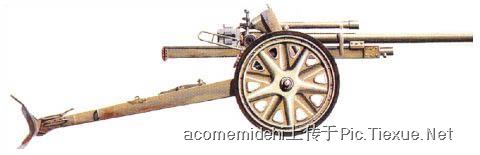

国外模型网站上1：35的二战德国非洲军装备的105毫米 le. FH 18 榴弹炮的宣传画。
105毫米 le. FH 18 榴弹炮装备的炮弹型号与性能：
一、直瞄弹道特性的穿甲弹弹种：
1、Pz.Gr. ( Armor Piercing )穿甲弹
炮弹重：14公斤
出膛初速度：470米/秒
穿甲性能（厚度/距离）：63毫米装甲/100米=59毫米/500米=54毫米/1000米=50毫米/1500米=46毫米/2000米
2、Gr.39 Hl / A ( High Explosive Anti-Tank ) 反坦克高爆弹39A
炮弹重：12.3公斤
出膛初速度：495米/秒
穿甲性能（厚度/距离）：80毫米装甲/100米=59毫米/500米=54毫米/1000米=50毫米/1500米=0/2000米
3、Gr.39 Hl / B ( High Explosive Anti-Tank ) 反坦克高爆弹 39B
炮弹重：12.1公斤
出膛初速度：495米/秒
穿甲性能（厚度/距离）：90毫米装甲/100米=59毫米/500米=54毫米/1000米=50毫米/1500米=0/2000米
4、Gr.39 Hl / C ( High Explosive Anti-Tank ) 反坦克高爆弹 39C
炮弹重：12.35公斤
出膛初速度：495米/秒
穿甲性能（厚度/距离）：100毫米装甲/100米=59毫米/500米=54毫米/1000米=50毫米/1500米=0/2000米
二、曲射弹道高爆弹种和特种弹
1、FH.Gr. ( High Explosive ) 高爆弹
最大射程：9150米
出膛初速度：460米/秒
脱壳炮弹重：15.81公斤
炮弹发射药重：1.42公斤
炸药类型：TNT或阿马图炸药
2、FH.Gr.38 Stg ( Steel Cased High Explosive ) 钢珠高爆弹
最大射程：10200米
出膛初速度：470米/秒
脱壳炮弹重：15.55公斤
炮弹发射药重：1.40公斤
炸药类型：阿马图炸药
3、FH.Gr.38 ( High Explosive ) 高爆弹
最大射程：10675米
出膛初速度：470米/秒
脱壳炮弹重：15.81公斤
炮弹发射药重：1.38公斤
炸药类型：TNT
4、FH.Sprgr.Br. ( Incendiary ) 燃烧弹
最大射程：10700米
出膛初速度：470米/秒
脱壳炮弹重：15.25公斤
炮弹发射药重：2.10公斤
炸药类型：阿马图炸药和蜡胶炸药
5、FH.Gr.Nb ( Smoke ) 烟雾弹
最大射程：10600米
出膛初速度：460米/秒
脱壳炮弹重：14公斤
炮弹发射药重：1.87公斤
炸药类型：发烟药剂
说明：
105毫米 le. FH 18 榴弹炮是105毫米 le. FH 16 的替代者，该系列火炮是德军二战火炮中最重要的一种火炮。105毫米 le. FH 18 榴弹炮在1929年正式生产并进入德军中服役，并作为德国国防军的标准制式火炮伴随德军走完二战的全过程，直到1945年二战结束。105毫米 le. FH 18 榴弹炮性能优秀，其曲射弹道不断可以进行远距离曲射压制射击，而且还能灵活调整火炮弹道，在近距离具有反坦克炮的直射弹道特性，能进行有效的直瞄射击，深受德军官兵的喜爱。1939年9月，二战爆发时，已经有2500门105毫米 le. FH 18 榴弹炮在德军中服役，后面的1940年—1945年间，德国总共生产了20000门105毫米 le. FH 18 榴弹炮。105毫米 le. FH 18 榴弹炮有许多变型和改进型号，也有出口国外，中国抗日战争期间，国民党政府曾经引进过这种火炮，这种炮杀日本鬼子还是不错滴！



Rank: 8 Rank: 8

6^#

发表于 2005-9-29 13:58 | 只看该作者

二战德军火炮全集（7）榴弹炮——感谢铁血原作者acomemidehi

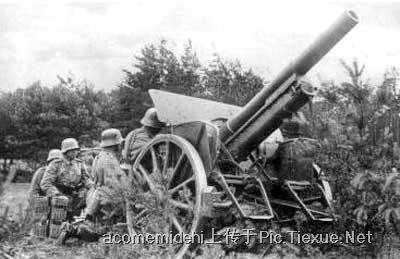

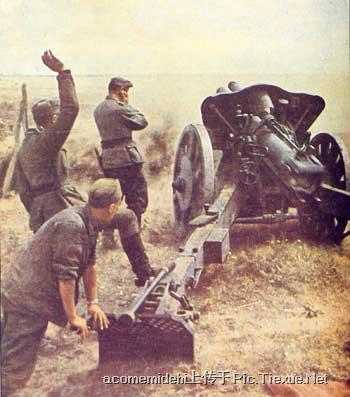

1942年5-6月，德军南方集团军下属炮兵部队装备的105毫米 le. FH 18 榴弹炮，当时德军正在实施代号“蓝色方案”的作战行动，对高加索和斯大林格勒外围发起突击。



Rank: 8 Rank: 8

7^#

发表于 2005-9-29 13:58 | 只看该作者

二战德军火炮全集（7）榴弹炮——感谢铁血原作者acomemidehi

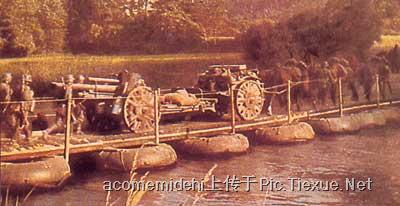

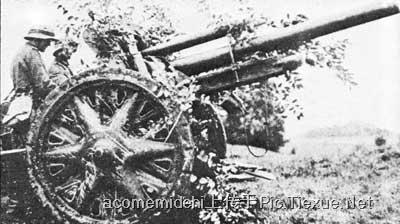

1940年5-6月，法兰西会战中，德军A集团军群下属的105毫米 le. FH 18 榴弹炮炮兵群正在快速通过法国色当附近的塞纳河，当时德军A集团军群与B集团军群正在合力实施著名的‘曼斯坦因’计划。



Rank: 8 Rank: 8

8^#

发表于 2005-9-29 14:09 | 只看该作者

二战德军火炮全集（7）榴弹炮——感谢铁血原作者acomemidehi

105毫米 le. FH 18 M 榴弹炮
性能参数：
口径: 105毫米 L/31
长: 2.941 米
宽：1.98米
高：1.88米
战斗全重：1985公斤
总产量：10245门
服役时间：1943年3月
火炮俯仰角：-5度—+42度
火炮射界：左右正负56度
最大射速: 7 发/分（近似等于）
出膛初速度: 540 米/秒
最大射程: 12 325米
人员编制：8人
生产公司：Rheinmetall-Borsig AG公司（莱茵波尔西格公司）

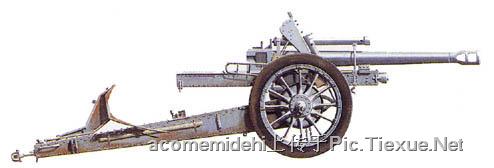

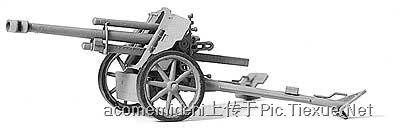

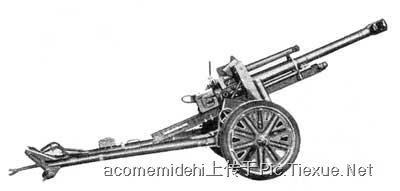

德国105毫米 le. FH 18 M 榴弹炮侧面图



Rank: 8 Rank: 8

9^#

发表于 2005-9-29 14:09 | 只看该作者

二战德军火炮全集（7）榴弹炮——感谢铁血原作者acomemidehi

105毫米 le. FH 18 M 榴弹炮装备的炮弹型号与性能：
一、直瞄弹道特性的穿甲弹弹种：
1、Pz.Gr. ( Armor Piercing )穿甲弹
炮弹重：14公斤
出膛初速度：470米/秒
穿甲性能（厚度/距离）：63毫米装甲/100米=59毫米/500米=54毫米/1000米=50毫米/1500米=46毫米/2000米
2、Gr.39 Hl / A ( High Explosive Anti-Tank ) 反坦克高爆弹39A
炮弹重：12.3公斤
出膛初速度：495米/秒
穿甲性能（厚度/距离）：80毫米装甲/100米=59毫米/500米=54毫米/1000米=50毫米/1500米=0/2000米
3、Gr.39 Hl / B ( High Explosive Anti-Tank ) 反坦克高爆弹 39B
炮弹重：12.1公斤
出膛初速度：495米/秒
穿甲性能（厚度/距离）：90毫米装甲/100米=59毫米/500米=54毫米/1000米=50毫米/1500米=0/2000米
4、Gr.39 Hl / C ( High Explosive Anti-Tank ) 反坦克高爆弹 39C
炮弹重：12.35公斤
出膛初速度：495米/秒
穿甲性能（厚度/距离）：100毫米装甲/100米=59毫米/500米=54毫米/1000米=50毫米/1500米=0/2000米
二、曲射弹道高爆弹种和特种弹
1、FH.Gr. ( High Explosive ) 高爆弹
最大射程：9150米
出膛初速度：460米/秒
脱壳炮弹重：15.81公斤
炮弹发射药重：1.42公斤
炸药类型：TNT或阿马图炸药
2、FH.Gr.38 Stg ( Steel Cased High Explosive ) 钢珠高爆弹
最大射程：10200米
出膛初速度：470米/秒
脱壳炮弹重：15.55公斤
炮弹发射药重：1.40公斤
炸药类型：阿马图炸药
3、FH.Gr.38 ( High Explosive ) 高爆弹
最大射程：10675米
出膛初速度：470米/秒
脱壳炮弹重：15.81公斤
炮弹发射药重：1.38公斤
炸药类型：TNT
4、FH.Gr.40 (Long Range High Explosive High Explosive ) 远程高爆弹
最大射程：12325米
出膛初速度：510米/秒
脱壳炮弹重：14.81公斤
炮弹发射药重：1.67公斤
炸药类型：阿马图炸药
5、FH.Sprgr.Br. ( Incendiary ) 燃烧弹
最大射程：10700米
出膛初速度：470米/秒
脱壳炮弹重：15.25公斤
炮弹发射药重：2.10公斤
炸药类型：阿马图炸药和蜡胶炸药
6、FH.Gr.Nb ( Smoke ) 烟雾弹
最大射程：10600米
出膛初速度：460米/秒
脱壳炮弹重：14公斤
炮弹发射药重：1.87公斤
炸药类型：发烟药剂
说明：
105毫米 le. FH 18 M 榴弹炮与105毫米 le. FH 18 榴弹炮相比较，主要改进是增加了炮口制退器，比le. FH 18提高了1/4的发射动能和膛压，但是重量仅仅稍微增加一点，算得上是一种改进成功的型号。

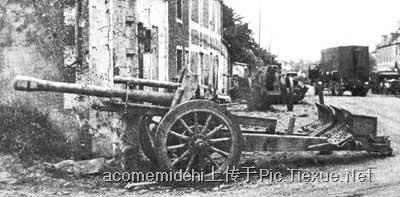

1944年6-7月，法国诺曼底，被德军丢弃的105毫米 le. FH 18 M 榴弹炮


Rank: 8 Rank: 8

10^#

发表于 2005-9-29 14:35 | 只看该作者

二战德军火炮全集（7）榴弹炮——感谢铁血原作者acomemidehi

105毫米 le. FH 18 M榴弹炮装备的德军自行火炮型号：
Wespe “黄蜂”自行榴弹炮
Heuschrecke X 自行榴弹炮
Panzer IV/105 自行榴弹炮

德军“黄蜂”自行榴弹炮，装备的是105毫米 le. FH 18 M榴弹炮


Rank: 8 Rank: 8

11^#

发表于 2005-9-29 14:36 | 只看该作者

二战德军火炮全集（7）榴弹炮——感谢铁血原作者acomemidehi

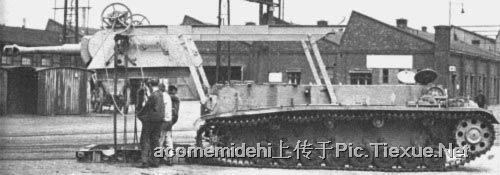

Panzer IV/105装备105毫米 le.FH 18L28M榴弹炮，该车是4号坦克底盘改装的自行火炮，工厂中，工人正用手推车安装装有105毫米 le.FH 18L28M榴弹炮的炮瘩。一边履带上有2个转向轮，8个负重轮。



Rank: 8 Rank: 8

12^#

发表于 2005-9-29 14:36 | 只看该作者

二战德军火炮全集（7）榴弹炮——感谢铁血原作者acomemidehi

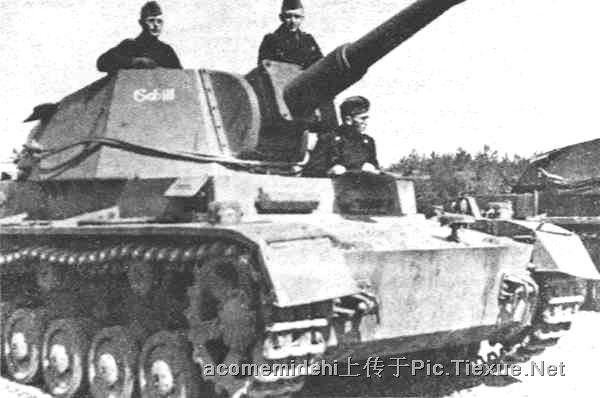

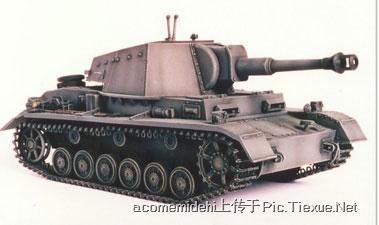

Panzer IV/105彩色照片，它装备的是105毫米 le.FH 18L28M榴弹炮



Rank: 8 Rank: 8

13^#

发表于 2005-9-29 14:37 | 只看该作者

二战德军火炮全集（7）榴弹炮——感谢铁血原作者acomemidehi

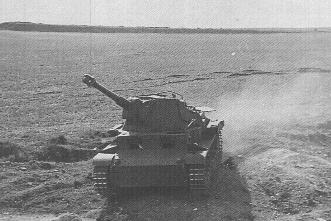

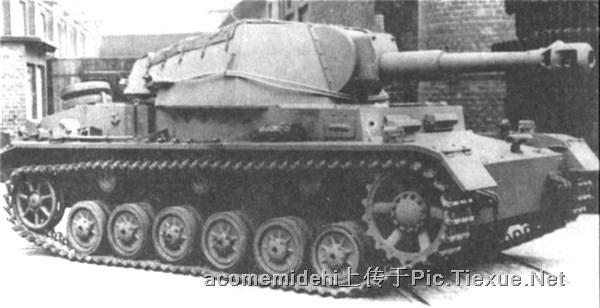

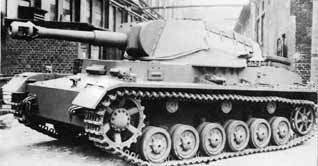

德国工厂里刚刚完工的Panzer IV/105，它装备的是105毫米 le.FH 18L28M榴弹炮



Rank: 8 Rank: 8

14^#

发表于 2005-9-29 14:37 | 只看该作者

二战德军火炮全集（7）榴弹炮——感谢铁血原作者acomemidehi

105毫米le. FH 18/39 榴弹炮
性能参数：
口径: 105 毫米
总产量: 100 门（近似等于）
出膛初速度: 540 米/秒
最大射程: 12 325 米
说明：
105毫米le. FH 18/39 榴弹炮是德国105毫米le. FH 18 榴弹炮的出口版，二战爆发前曾经出口荷兰。二战爆发后，1940年5月，德军入侵荷兰中缴获了荷兰的大概80多门le. FH 18榴弹炮，后面德军将俘获的荷兰的le. FH 18进行战术改装，其主要改进是火炮的炮架采用105毫米 le.FH 18L28M的炮架，然后德军将le. FH 18荷兰版的改进型号称为：105毫米le. FH 18/39 榴弹炮。照片找不到！~

Rank: 8 Rank: 8

15^#

发表于 2005-9-29 14:40 | 只看该作者

二战德军火炮全集（7）榴弹炮——感谢铁血原作者acomemidehi

105毫米 le. FH 18/40 榴弹炮
性能参数：
口径: 105 毫米 L/26
炮架长: 6.15 米
长: 2.70 米
宽: 2.10 米
高: 1.83 米
最大射速: 7 发/分（近似等于）
出膛初速度: 540 米/秒
最大射程: 12 235 米
生产时间：1942年中期—1945年
生产公司：克虏伯、莱因金属公司、Skoda兵工厂

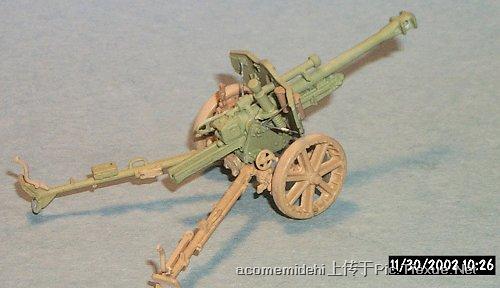

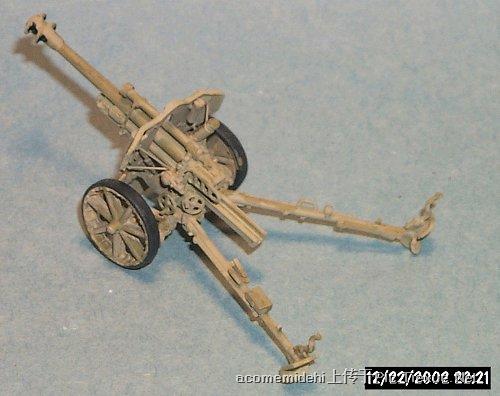

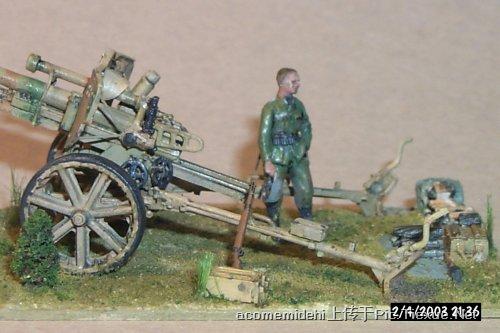

德军105毫米 le. FH 18/40 榴弹炮彩色模型照片，注意其轮子是早期的木轮。



Rank: 8 Rank: 8

16^#

发表于 2005-9-29 14:40 | 只看该作者

二战德军火炮全集（7）榴弹炮——感谢铁血原作者acomemidehi

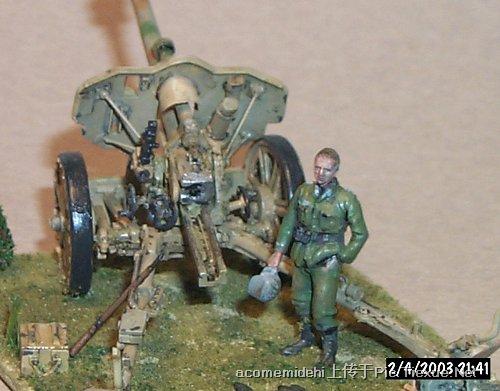

德军105毫米 le. FH 18/40 榴弹炮彩色模型尾部照片，可以看到简化版的炮架，旁边的兵人模型是德军炮兵指挥官，身上挂有望远镜，这个模型场景是模拟1943年3月的苏德战场的战场场景。
说明：
105毫米 le. FH 18/40 榴弹炮是德军105毫米 le. FH 18重量减轻和简化生产的版本。其炮架设计比较紧凑而怪异，它采用的le. FH 18M的炮架是按照75毫米 PAK 40 反坦克炮的炮架尺寸生产的。火炮的炮口加装的炮口制退器增加42%的反冲力，使得简化版的炮架在发射时不牢固，很容易脆。一般德军的105毫米 le. FH 18/40榴弹炮在发射时，炮架下方都垫有石头来固定位置和抵消巨大的反冲力。105毫米 le. FH 18/40 榴弹炮的早期型号保留原来的木轮，中后期型号换用铁轮，注意区别。



Rank: 8 Rank: 8

17^#

发表于 2005-9-29 14:42 | 只看该作者

二战德军火炮全集（7）榴弹炮——感谢铁血原作者acomemidehi

战斗状态的德军105毫米 le. FH 18/40 榴弹炮，注意这是1942年量产型，与上面的原型样炮对比，其炮架更加简化，比原型炮的炮架更加缩短。



Rank: 8 Rank: 8

18^#

发表于 2005-9-29 14:42 | 只看该作者

二战德军火炮全集（7）榴弹炮——感谢铁血原作者acomemidehi

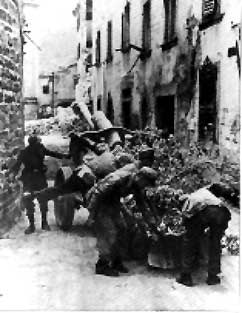

1944年，东部战线，处于防御作战的中的德军105毫米 le. FH 18/40 榴弹炮，照片上德军将其拖入街道当作直瞄火炮，用来抵抗苏军坦克的进攻。le. FH 18/40在2000米以内的直瞄弹道特性，用来反坦克作战，效果还是不错滴！注意观察，其脆弱的炮架后面垫有石块和树枝，石块用来抵消发射时巨大反冲力对炮架的冲击，树枝是用来伪装，隐蔽其发射烟尘。



Rank: 8 Rank: 8

19^#

发表于 2005-9-29 14:43 | 只看该作者

二战德军火炮全集（7）榴弹炮——感谢铁血原作者acomemidehi

105毫米 le. FH 18/42 榴弹炮
性能参数：
口径: 105 毫米
出膛初速度: 585 米/秒
最大射程: 12 700 米
总产量：1门
说明：
105毫米 le. FH 18/42 榴弹炮是克虏伯公司在105毫米 le. FH 18 榴弹炮的基础上研制的射程加强版，但是试验结果表明，其射程增加有限，仅仅比le. FH 18增加几百米，而且还比le. FH 18增加相当多的重量，试验如此糟糕，最后克虏伯公司在制造一门试验的样炮之后就终止了该炮的发展。因为唯一样炮毁于空袭，所以照片没有！

Rank: 8 Rank: 8

20^#

发表于 2005-9-29 14:43 | 只看该作者

二战德军火炮全集（7）榴弹炮——感谢铁血原作者acomemidehi

105毫米 le. FH 42 榴弹炮
性能参数：
口径: 105 毫米L28
炮架重：1620公斤
长：2.94米
出膛初速度: 595 米/秒
最大射程: 13000 米

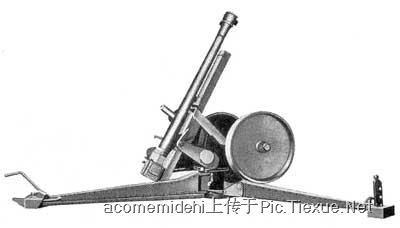

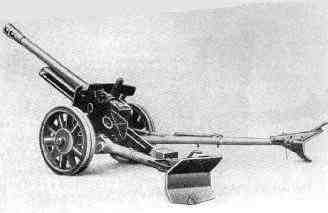

德国莱茵波尔西格公司研制的105毫米 le. FH 18 榴弹炮的成功改进型号：105毫米 le. FH 42 榴弹炮
说明：
就在克虏伯公司在105毫米 le. FH 18的基础上研制le. FH 18/42的同时，德国另外一家著名的公司-莱茵波尔西格公司也在研制le. FH 18的改进，与克虏伯公司失败的le. FH 18/42型号相比较，莱茵波尔西格公司的改进型号：105毫米 le. FH 42 榴弹炮相当成功，不仅比le. FH 18增加了射程，而且比le. FH 18还减轻了不少的重量，算的是一种成功的改进。
