先扫盲，讲讲什么叫臼炮。
    臼炮是口径大、身管短的一种火炮。是较为古老的曲射火炮，因外形像棰米的石臼而得名。中国1377年制造的一种臼炮，口径达210毫米，全长仅为100厘米，15世纪，欧洲出现了一种身管短粗的火炮，炮膛为滑膛，无膛线，采用前装弹，发射一种球形实心石弹。17世纪的臼炮开始发射爆炸弹。线膛炮出现后，臼炮采用线膛身管，改为后膛装填炮弹。第一次世界大战中，德国曾经使用口径为420毫米的臼炮。第二次世界大战时，臼炮已很少使用，此后逐渐被其他较先进的火炮取代。
臼炮说白了就是身管缩短许多的迫击炮，但是弹道特性和迫击炮还是有点区别。
重型臼炮，是指火炮口径在120毫米以上的短管曲射火炮。

stuca

1940年,法兰西会战中的德军210毫米 Mörser 18重型臼炮隐蔽在树林中对法军马其洛防线上的要塞开火.

stuca

补充一种遗漏的重型臼炮:
210毫米 langer Mörser 兰格重型臼炮
性能参数:
火炮俯仰角: -6°----+70°
火炮方向射界:左右8度
最大射速:30发/小时
出膛初速度:394米/秒
最大射程:10200米
说明:
210毫米 langer Mörser 兰格重型臼炮早在1916年就在德军中服役,第一次世界大战结束后继续在德军中服役.1934-1935年由克虏伯公司进行现代化改进,主要提高射程和射速,二战爆发后配给德军步兵师使用,作为步兵的压制支援火炮使用.

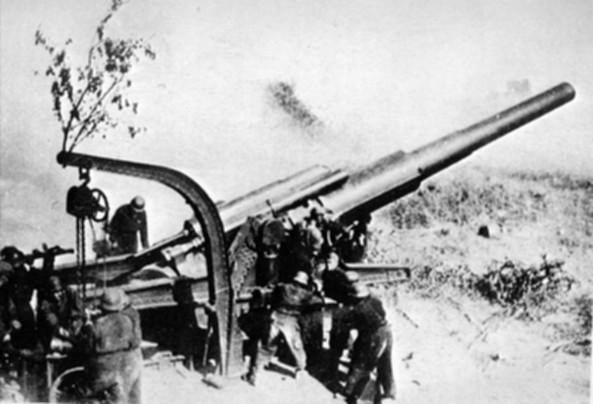

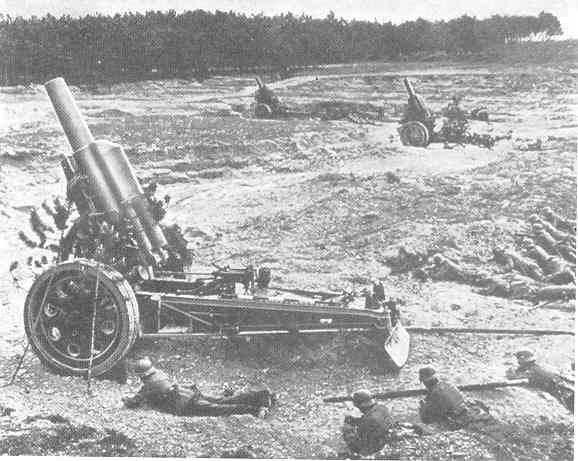

1940年法兰西会战中的德军210毫米 langer Mörser 兰格重型臼炮正在掩护德军步兵进攻,照片上为210毫米兰格臼炮阵地,其火炮仰角达到最大70度,根据这个仰角推算该炮应该是迟滞法军的进攻.

stuca

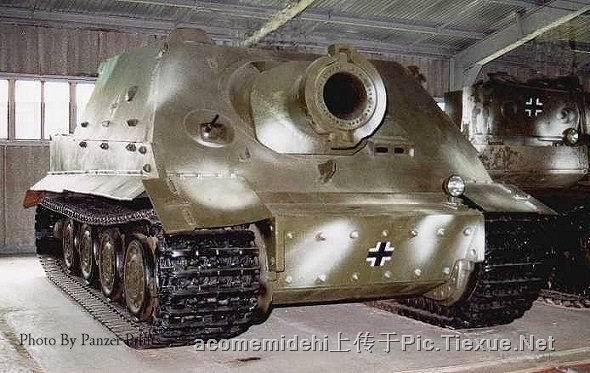

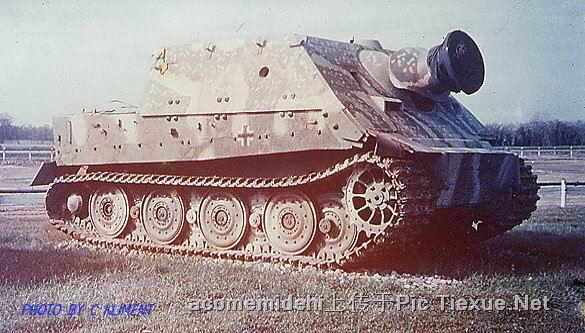

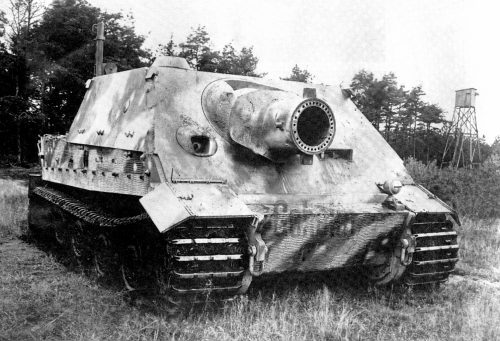

现在保存在俄罗斯的库宾卡坦克博物馆内的突击虎
说明：
“突击虎”式自行火炮——在《突袭》等游戏中出现过的怪兽武器“突击虎”式自行火炮的设计思想源自于1942年秋斯大林格勒的残酷巷战。
苏军利用断壁残垣的地利给予德军重大杀伤，而普通火力很难有效杀伤其中的目标。受此教训，德国急需为参加巷战的重装步兵配置足以杀伤结构复杂建筑内敌人的火力支援车辆。
起初构想为“突击虎”装备210毫米榴弹炮，但当时这种火炮并未制造出来。1944年8月12日，“突击虎”式自行火炮被运输到波兰参加镇压华沙起义的行动，这是它第一次在战场上亮相。“突击虎”能用一发火箭弹摧毁任何建筑或者其它目标，有报告称其一发火箭弹彻底击毁了美军3辆M4“谢尔曼”式坦克——威力超过了重型轰炸机！
“突击虎”重达65吨，装备一门380mm  Stu M RW61 L/5.4臼炮。“突击虎”式自行火炮虽然威力强大，但出现时间过晚已无法影响战争历程，在整个二战中一共生产了18辆。

stuca

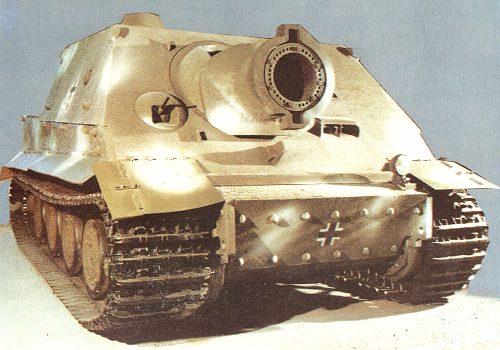

现在保存在德国车辆与工艺博物馆博物馆内的突击虎

stuca

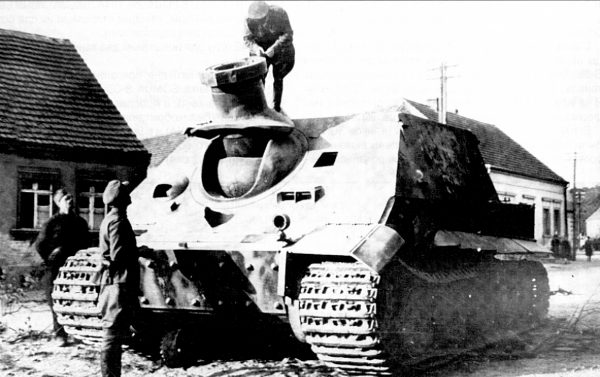

1944年8月，镇压波兰人民起义中的德国突击虎，它停在波兰街道边进行发射前的检查，在波兰的巷战中，突击虎给起义的波兰人的心理震撼是恐怖的！

stuca

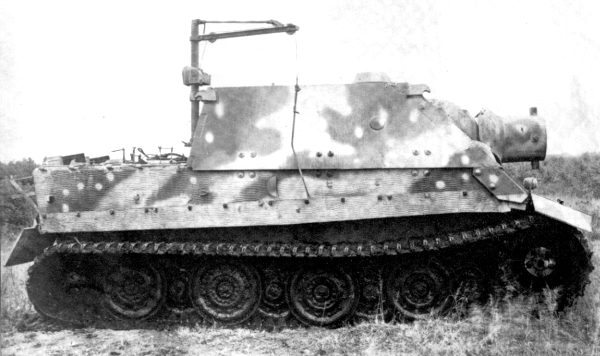

弹药补给完毕的突击虎侧面照片

stuca

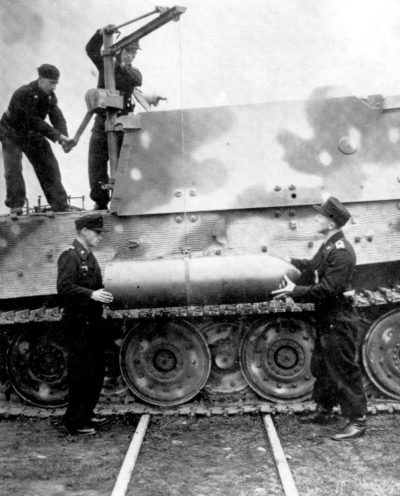

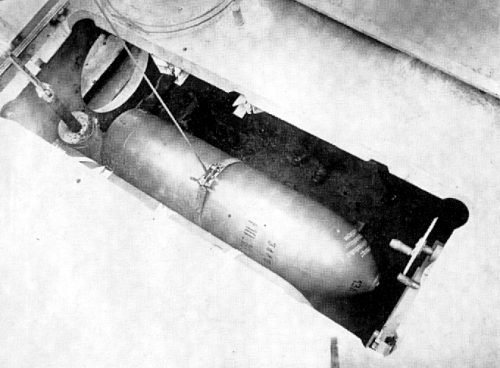

突击虎的380毫米炮弹在垂直吊装作业。

stuca

380mm自行臼炮，突击虎
突击虎性能参数：
战斗全重：65吨
履带对地面压强：1.18公斤/厘米
长：6.28米
宽：3.57米
高：2.85米
人员编制：5人
武器系统：1 x 380 毫米 StuM RW 61 重型臼炮
1 x MG 34 机枪
装甲最厚处：150毫米
装甲最薄处：25毫米
发动机型号：HL 230 P45
发动机输出功率：700马力
发动机功率系数：11马力/吨
公路最大速度：40公里/小时
最大燃油携带量：540升
油耗系数：450升汽油/100公里（公路）
公路最大行程：120公里
越野最大行程：85公里
总产量：18门
生产时间：1944年8月—12月

stuca

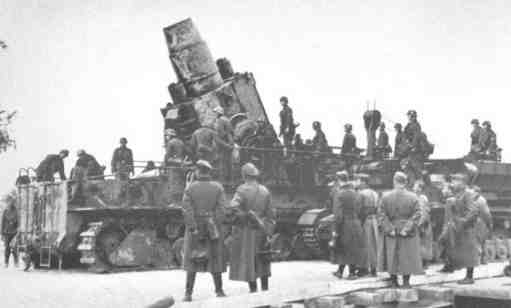

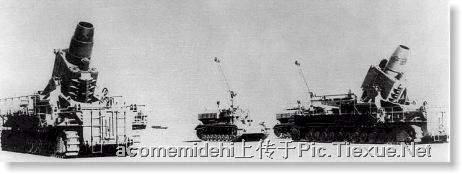

1944年8月,波兰华沙,卡尔臼炮第5门540毫米041“loki”(洛奇)与4号坦克弹药输送车在一起,4号弹药输送车正在用起重机给“loki”(洛奇)吊装540毫米巨型炮弹.

stuca

stuca

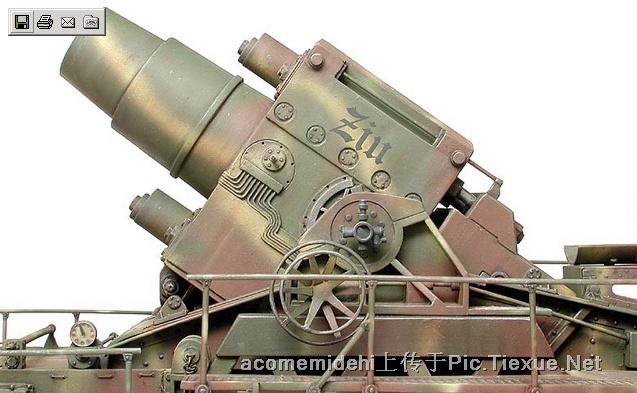

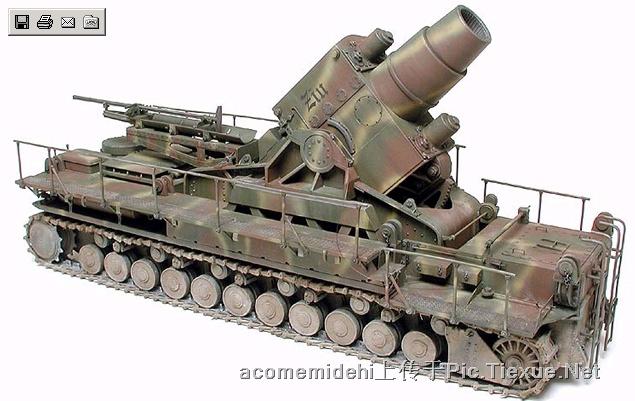

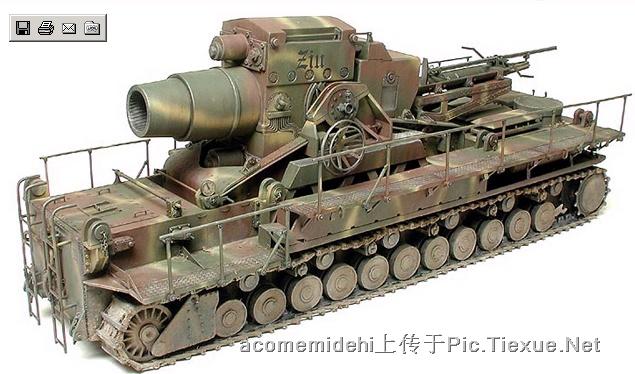

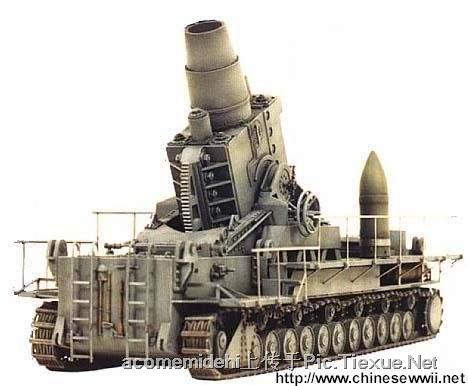

卡尔臼炮的第六门“ziu”(迪沃)的彩色模型照片

stuca

卡尔臼炮所使用600毫米巨型炮弹的弹壳侧面照片，这是在苏联的塞瓦斯脱波尔攻防战中的历史照片.

stuca

1944年8月,波兰华沙, 540毫米041卡尔臼炮变态攻击下严重崩溃的波兰城市楼房和街道.

stuca

德军的卡尔臼炮系列总共生产了6门,前三门是040型600毫米口径,后三门是改进型041型540毫米口径,下面列举出六门的名字和服役时间嘿嘿!从德国搞的)
nr-01“adam”(亚当)------服役时间:1940年5月14日(第一门,040型)
nr-01“eva”(夏娃)--------服役时间:1940年7月14日(第二门,040型)

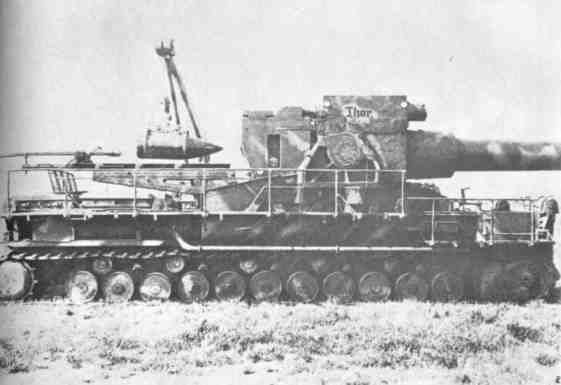

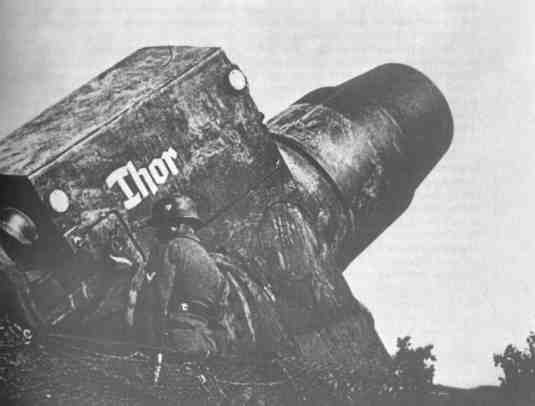

nr-03“thor”(多尔)-----服役时间:1941年2月20日(第三门,040型)
nr-04“odin”(奥丁)-----服役时间:1941年4月14日(第四门,041型)
nr-05“loki”(洛奇)-----服役时间:1941年6月11日(第五门,041型)
nr-06“ziu”(迪沃)-----服役时间:1941年8月28日(第六门,041型)
注意,上面的字母为德文字母,和英文字母在翻译时不同,哈哈!上面的代号均为德国官方代号.

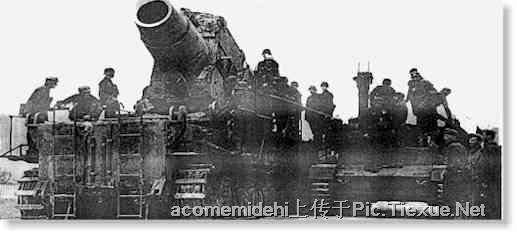

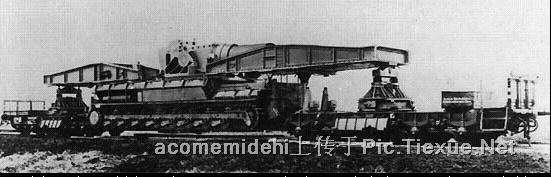

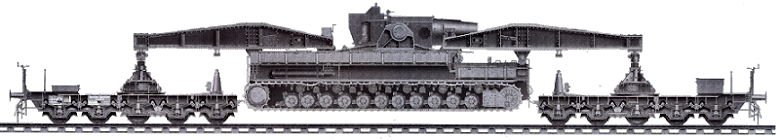

火车运输中的600毫米Gerät 040 ';Karl';卡尔”重型臼炮

stuca

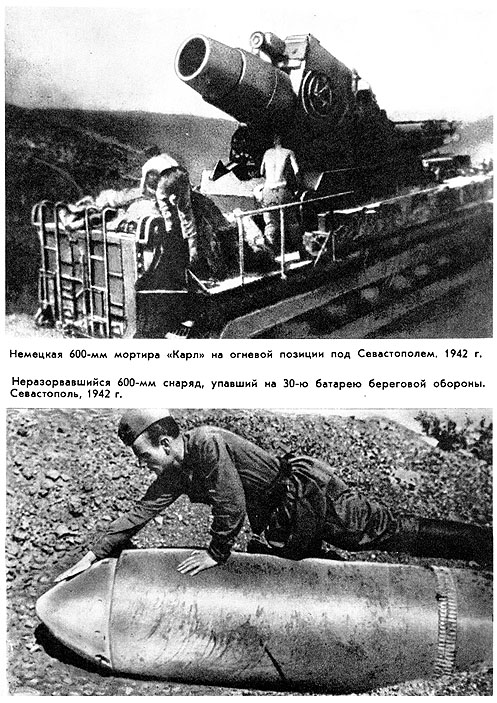

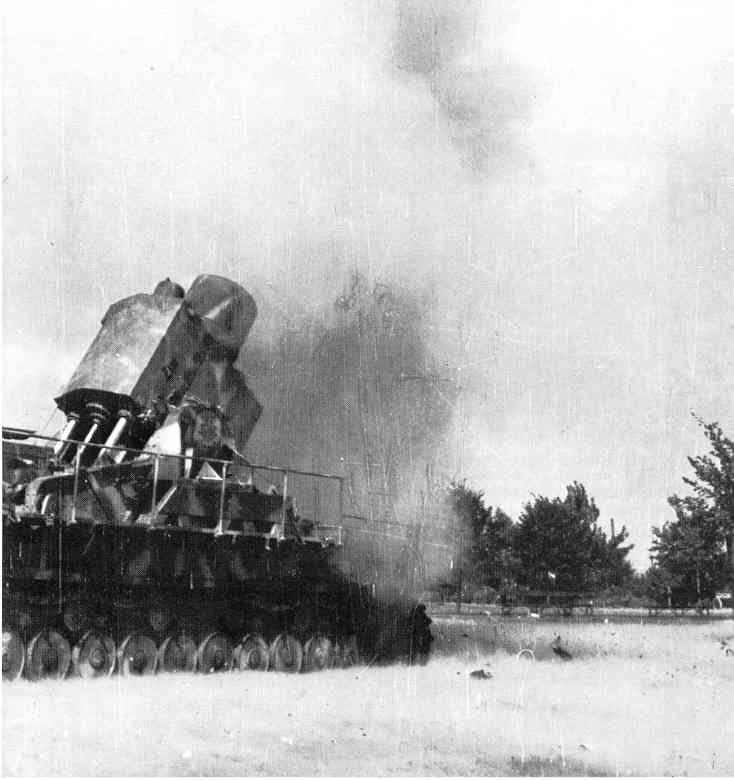

1942年，塞瓦斯托波尔攻防战中，正在发射中的德国600毫米卡尔臼炮

stuca

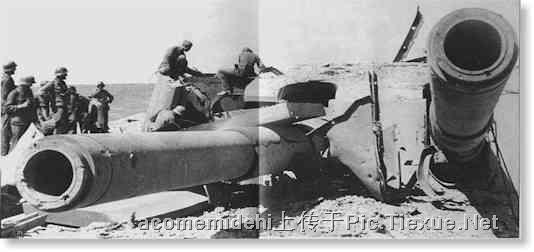

第二次塞瓦斯托波尔攻防战中,被卡尔和其他德国BT炮摧毁的苏联“高尔基1号”要塞,图为要塞中被毁坏的苏联305毫米炮塔.

stuca

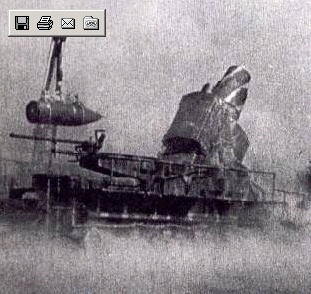

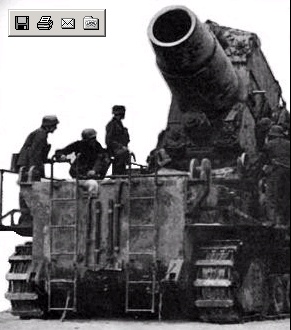

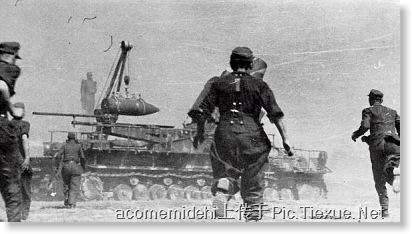

吊装600毫米巨型炮弹中的卡尔, 这种600MM炮弹重2200公斤，初速只有220米／秒，但垂直下落可击穿2.2米厚的永久混凝土，所以“卡尔”一般都是仰角很高的发射

stuca

第二次塞瓦斯托波尔攻防战中正在向苏军坚固的"高尔基I号"要塞猛烈开火的600毫米Karl“卡尔”重型臼炮.士兵们都跑的很远都趴在地上捂住耳朵,因为其声音也确实太震撼了.

stuca

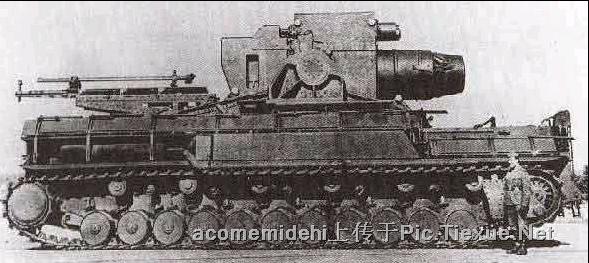

600毫米Gerä；t 040 ';Karl';卡尔”重型臼炮
性能参数:
口径: 600毫米
炮架长: 11.15 米
长: 5.11 米
最大速度:8-10公里
最大行驶里程:25-40公里
炮弹重: 2 195.42 公斤
出膛初速度: 220 米/秒
有效射程: 4 479 米
540毫米Gerä；t 041 ';Karl';卡尔”重型臼炮
性能参数:
口径: 540 毫米
炮架长: 11.15米
炮弹重: 1 580公斤
总产量: 3 门
有效射程: 6 500 米
Gerä；t 040 ';Karl';与Gerä；t 041 ';Karl';的区别:
Gerä；t 041 ';Karl';是540毫米口径， Gerä；t 040 ';Karl';是600毫米口径， 041 ';Karl';是040的缩小口径，远射程和减轻重量的苗条版.

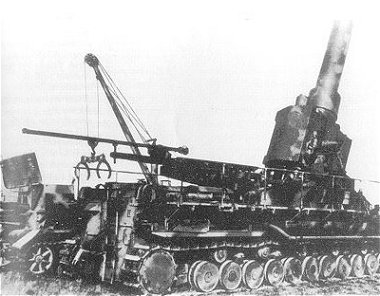

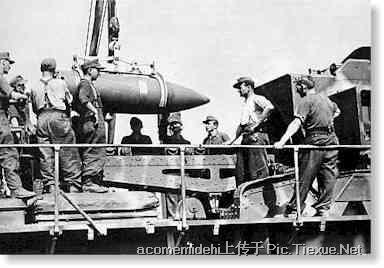

德国莱因金属公司拍摄的试射时的540毫米Gerä；t 041 ';Karl';卡尔”重型臼炮，它在吊装540毫米炮弹.
