二战德军火炮全集(4)野战炮——感谢铁血原作者acomemidehi

野战炮——————field gun
75毫米野战炮系列
75毫米 leFK 38野战炮
75毫米 FK 40野战炮
75毫米FK 7M 85野战炮
75毫米le. FK 16野战炮
75毫米le. FK 18野战炮
说明:
德国的75毫米野战炮系列,对于德军来说,生产这样性能不佳的野战炮得不偿失,因为其性能和德军中的轻型迫击炮和性能、作战任务雷同,但是野炮拥有更大的重量,不符合闪电战战略对火炮的要求。,而75毫米野炮的有限的射程,同样重量很轻的迫击炮也能达到,使得德军中的75毫米野战炮的地位很尴尬。
二战中,德军主要装备两种型号的75毫米野战炮,一种是一战的老兵75毫米 le. FK 16 n.A.野炮发展的75毫米le. FK 16野战炮,另一种是二战德军发展的替代型号:75毫米 le. FK 18 野炮。这些75毫米野炮,在德军中的地位既不突出,性能也不显著,但伴随德军走完整个二战历程。德军75毫米 le. FK 18 野炮在二战的许多战役中多次被使用到,其射程加强型虽然增加了射程,但是重量增加,使的机动性下降。
为了寻找解决办法,异想天开的德国人开始在德军中性能优秀的标准的反坦克炮身上打主意了。德军中性能不错的75毫米 PAK 40 反坦克炮开始进入德国火炮专家的法眼。德国火炮专家以75毫米 PAK 40 反坦克炮为蓝本,研制出了两种改进的野炮型号,他们是:75毫米 FK 40野战炮和75毫米FK 7M 85野战炮,但是这两种野战炮投产时间太迟,以至于在战争期间没有发挥什么作用。

二战德军火炮全集(4)野战炮——感谢铁血原作者acomemidehi

128毫米 K 81/1 野战炮
说明:
128毫米 K 81/1 野战炮是由128毫米 K 44重炮改进来的,由于缺少合适的火炮炮架,德军将1940年法兰西会战中缴获155毫米 long GPF 重炮的炮架拆下来装在128毫米 K 81/1 野战炮上。128毫米 K 81/1 野战炮由于采用重炮的炮架,重量增加不少,所以产量很少。故照片找不到!
128毫米 K 81/2野战炮
说明:
128毫米 K 81/2野战炮是由128毫米 K 44重炮改进来的,沿用德军的128毫米 K 44重炮的炮架,稀少数量的128毫米 K 81/2野战炮则是采用缴获苏联的122毫米 M1937 野战炮的炮架。产量很少,故照片找不到!

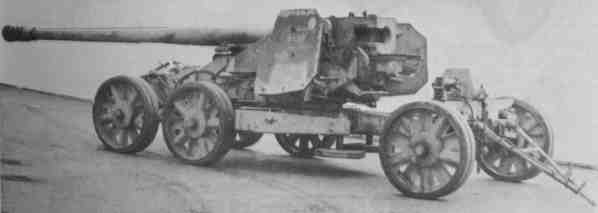

现给出上面2种型号的原型炮128毫米 K 44重炮的照片:

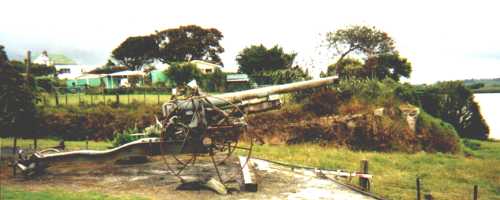

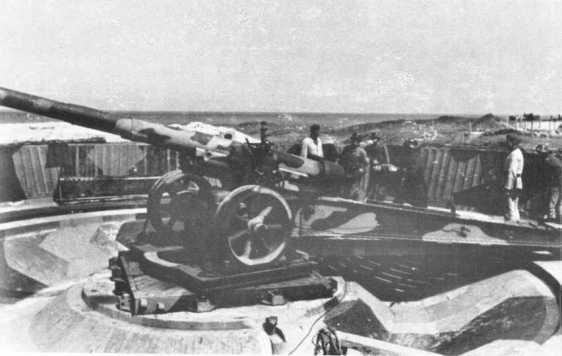

1944年,德军在大西洋墙的防线上使用的1940年缴获法军的155毫米 long GPF 重炮。



TOP

二战德军火炮全集(4)野战炮——感谢铁血原作者acomemidehi

100毫米 S. K野战炮系列升级路线图:
100毫米 S. K野战炮=>105毫米 le. K 41野战炮
100毫米 S. K野战炮=>105毫米 s. K 18 野战炮=>105毫米 K 18野战炮
100毫米 S. K野战炮=>105毫米 s. K 18 野战炮=>100毫米s. K 18/40 野战炮

TOP

二战德军火炮全集(4)野战炮——感谢铁血原作者acomemidehi

105毫米 le. K 41 野战炮
说明:
105毫米 le. K 41 野战炮,是德军德军105毫米 s. K 18的改进型号,德国的克虏伯公司和Rheinmetall-Borsig AG公司都参与该炮的改进,与s. K 18相比的主要改进是:减轻火炮重量,口径由105毫米该小为100毫米.

TOP

二战德军火炮全集(4)野战炮——感谢铁血原作者acomemidehi

100毫米 s. K 18/40 野战炮
性能参数:
口径: 105 毫米L/60
长: 6.30 米
最大射速: 6 发/分
出膛初速度: 910 米/秒
最大射程: 21 150 米
说明:
100毫米 s. K 18/40 野战炮,是德军105毫米 s. K 18的改进型号,主要改进是:炮管倍径加大,身管加长,提高了火炮的出膛初速度,另外一项改进是比105毫米 s. K 18减重了105公斤,该炮最后被称为: “100毫米 s. Kanone 42”.所以该炮有两个德国军方的命名: 100毫米 s. K 18/40和100毫米 s. Kanone 42.

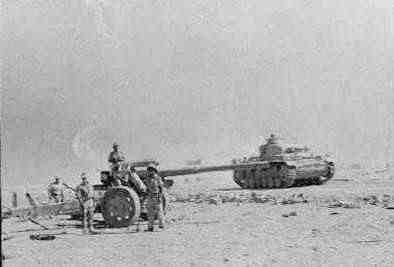

1942年北非战场,隆美尔装甲军团中的100毫米 s. K 18/40 野战炮在沙漠中掩护3号坦克进攻的历史照片.


TOP

二战德军火炮全集(4)野战炮——感谢铁血原作者acomemidehi

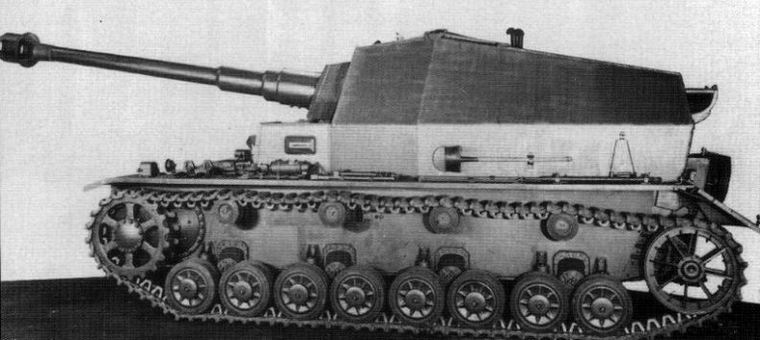

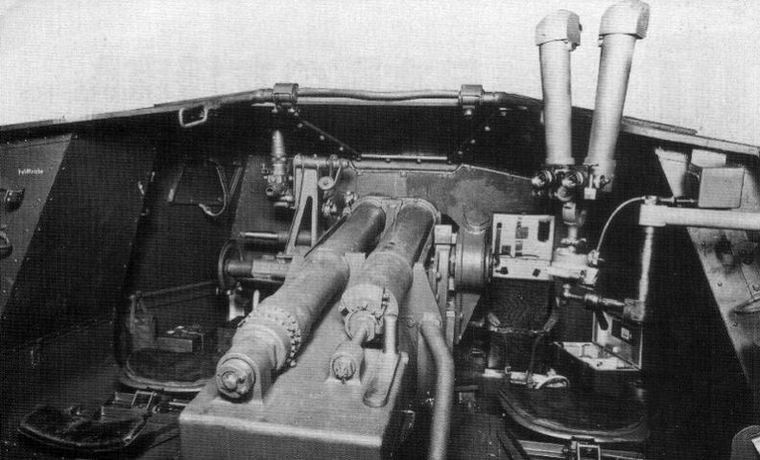

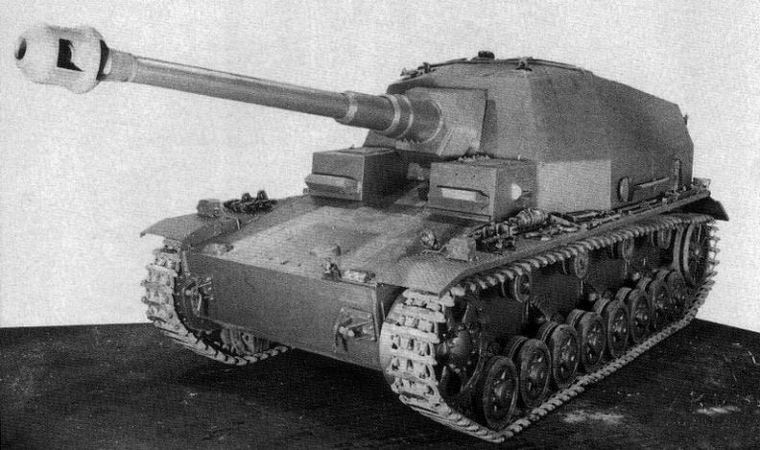

K18PzSfIVa 105mm S.P.H. 装备105毫米 s. K 18 野战炮的德军自行火炮



TOP

二战德军火炮全集(4)野战炮——感谢铁血原作者acomemidehi

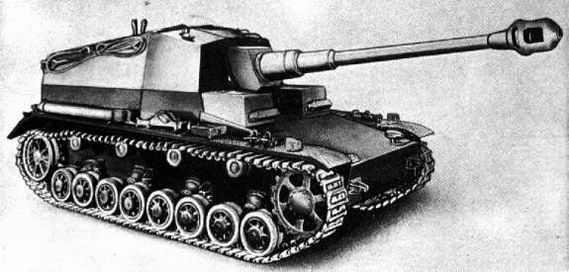

K18PzSfIVa 105mm S.P.H. 装备105毫米 s. K 18 野战炮的德军自行火炮



TOP

二战德军火炮全集(4)野战炮——感谢铁血原作者acomemidehi

105毫米 s. K 18 野战炮
性能参数:
口径: 105 毫米 L/52
炮架重: 1120公斤
长: 5.46 米
炮弹重: 14.97 公斤
出膛初速度: 835 米/秒
最大射程: 19 066 米

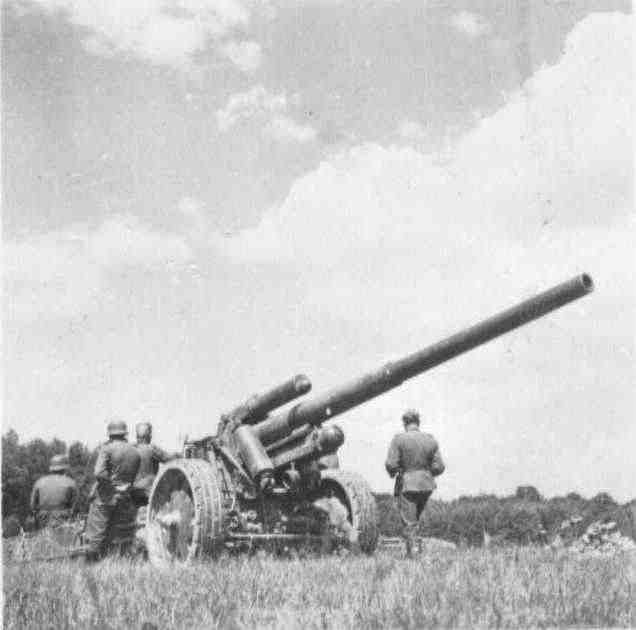

1940年,法兰西会战中的105毫米 s. K 18 野战炮
105毫米 s. K 18 野战炮发展型号:
105毫米 K 18野战炮
100毫米s. K 18/40 野战炮


TOP

二战德军火炮全集(4)野战炮——感谢铁血原作者acomemidehi

100毫米 S. K野战炮
说明:
100毫米 S. K野战炮,尽管该炮正式称呼为”100毫米”,但是其真实口径为”105毫米”,这是德国逃避凡尔赛条约限制军备的一种武器发展策略,反正德国人是钻空子. 100毫米 S. K野战炮在德军步兵部队中属于重型武器.

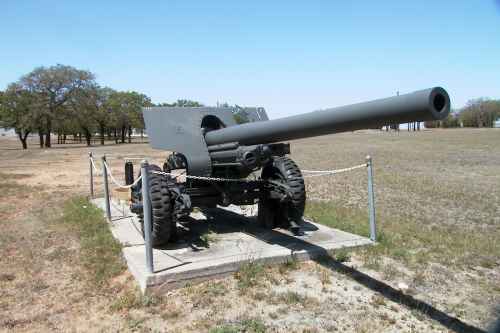

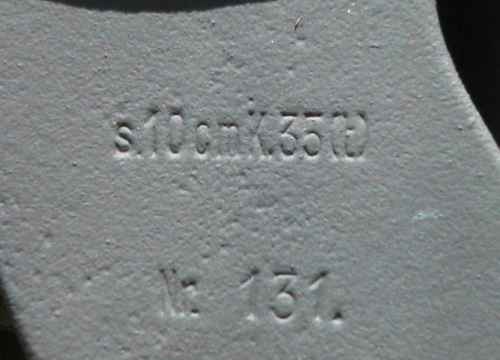

现在保存在美国德克萨斯州布郎森林公园内,第36步兵师历史博物馆内的二战德国100毫米 S. K野战炮,印在火炮身上的德文编号:S10CM K 35(T)  NO.131.
100毫米 S. K野战炮的发展型号:
105毫米 le. K 41野战炮
105毫米 s. K 18 野战炮



TOP

二战德军火炮全集(4)野战炮——感谢铁血原作者acomemidehi

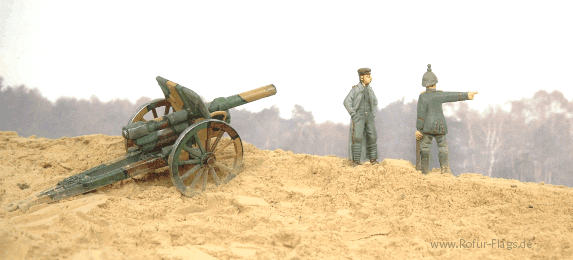

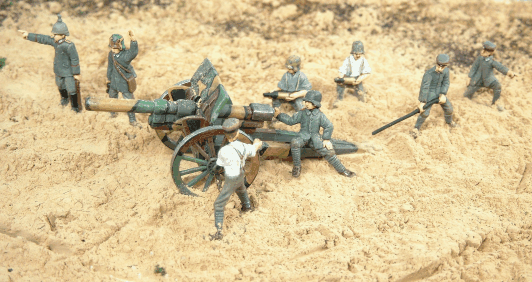

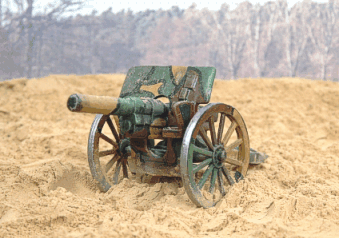

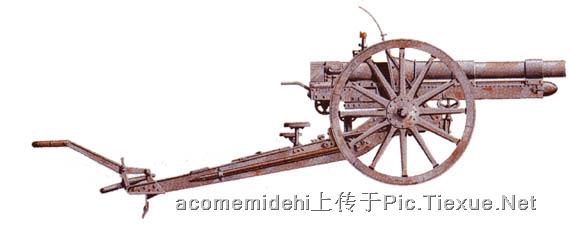

德国77毫米 le. FK 96/16 野战炮模型 88毫米 FK 43 野战炮 说明: 88毫米 FK 43 野战跑,是德军88毫米Pak 43的变型,主要用于步兵直瞄火力支援,美国拍的电视剧<兄弟连>里面多次出现这个家伙,对美国大兵的威胁是很大的.照片暂缺。




TOP

二战德军火炮全集(4)野战炮——感谢铁血原作者acomemidehi


一战期间正在准备开炮的德国77毫米 le. FK 96/16 野战炮




TOP

二战德军火炮全集(4)野战炮——感谢铁血原作者acomemidehi

77毫米 le. FK 96/16 野战炮

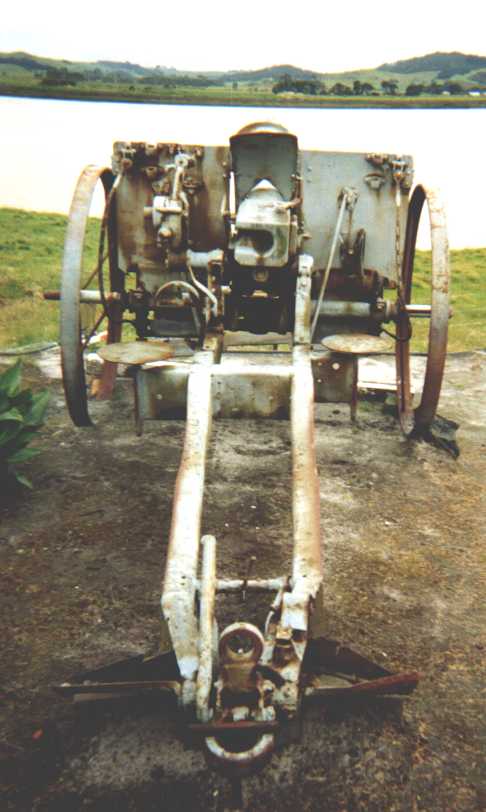

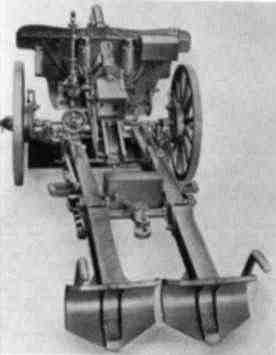

现在保存在新西兰北部地区的Te Kopuru(地名)的德国77毫米 le. FK 96/16 野战炮,火炮后部特写镜头
性能参数:
口径: 77 毫米L / 35
生产时间:1914年
总产量:3500门
生产公司:克虏伯
人员编制:6人
战斗重量:1250公斤
火炮方向射界:左右正负4度
火炮俯仰角:上下-10度—+40度
炮弹重: 7.2公斤
出膛初速度: 600米/秒
最大射速:5发/分
最大射程: 7 825米
说明:
77毫米 le. FK 96/16 野战炮,是1939年投产的野战炮,以赶超一战法国的75毫米 Model 1897野战炮为目标,但是实际性能与法国的75毫米炮有一定差距。77毫米 le. FK 96/16 野战炮在德军中一直服役到1945年。
其实77毫米 FK16野战炮与德军77毫米/96野战炮相差不大,所以归纳型号时,将两者放在一起。该炮是一战期间生产的,是由德国克虏伯公司生产,在一战期间总共生产了3500门。一战德国战败后,相当一部分数量的77毫米 le. FK 96/16 野战炮作为巴黎凡尔赛条约规定,赔偿给比利时、荷兰等国作为战场赔偿。剩余的火炮在1920年换装75毫米炮的炮架,并一直在德军中服役,直到1945年二战结束。




TOP

二战德军火炮全集(4)野战炮——感谢铁血原作者acomemidehi

75毫米 FK 40 野战炮
说明:
75毫米 FK 40 野战炮,倍径为46倍,是德国以75毫米 PAK 40 反坦克炮为蓝本研制的野战炮,研制思想主要给德军步兵团配属野战炮在兼顾对地支援的前提下具备一定的反坦克能力。
75毫米 FK 7M 85野战炮
性能参数:
口径: 75 毫米 L/43
炮架长: 5.85 米
长: 3.20 米
宽:2.11 米
高: 1.83 米
最大射速: 10 发/分
出膛初速度: 550 米/秒
最大射程: 10 275 米
说明:
75毫米 FK 7M 85野战炮,以75毫米 PAK 40 反坦克炮为蓝本研制,沿用75毫米 PAK 40 反坦克炮的瞄准装置和炮座后坐机构,炮架采用105毫米 le. FH 18/40榴弹炮的炮架。在换用105毫米 le. FH 18/40榴弹炮的炮架后,发现换用炮架很适合该型号野战炮的角色任务。

TOP

二战德军火炮全集(4)野战炮——感谢铁血原作者acomemidehi

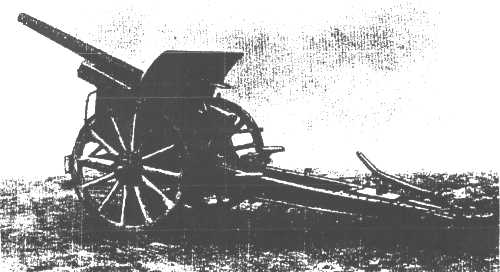

75毫米 le. FK 16 n.A.野战炮
性能参数:
口径: 75 毫米 L/36
长: 2.70 米
最大射速: 9 发/分
出膛初速度: 662 米/秒
最大射程: 12 300 米

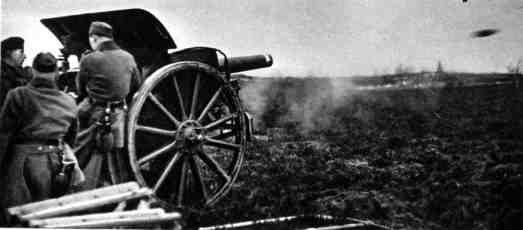

第一次世界大战中,德军炮兵部队正在使用75毫米 le. FK 16 n.A.野战炮进行射击!看炮弹在空中飞过的掠影!
说明:
75毫米 le. FK 16 n.A.野战炮,是第一次世界大战中使用的野战炮,后来在德军中服役到二战,算得上是老资格的野战炮了。德军以75毫米 le. FK 16 n.A.野战炮为蓝本研制了75毫米 le. FK 16野战炮
75毫米 le. FK 16 野战炮
说明:
75毫米 le. FK 16 野战炮,是在一战75毫米 le. FK 16 n.A基础上发展起来的,性能参数与
75毫米 le. FK 16 n.A相差不大,在德军中服役时间是1933—1939年,二战爆发后,基本退出德军现役,但是有300门的75毫米 le. FK 16 野战炮依然留在德军中服役,直到1945年。


TOP

二战德军火炮全集(4)野战炮——感谢铁血原作者acomemidehi

75毫米 le FK 38 野战炮
性能参数:
口径: 75 毫米 L/34
炮架长: 5.60 米
生产时间:1939年
火炮射界:左右正负55度
火炮俯仰角:-4度—+55度
长: 2.55 米
宽: 1.88 米
高: 1.57 米
最大射速: 11 发/分
出膛初速度: 580米/秒
最大射程: 11 300 米
人员编制:8人

75毫米 le. FK 38 L / 34野战炮
75毫米 le. FK 38 L / 34野战炮不同炮弹穿甲能力:
K.Gr.rot.Pz. ( Armor Piercing Capped Ballistic Cap =APCBC)
距离:100米=500 米=1000米=1500 米=2000 米
炮弹重量:6.08 公斤
穿甲厚度:59毫米= 55毫米=51 毫米=47毫米=33毫米
Gr.38 Hl / A ( 反坦克高爆弹 )
距离:100米=500 米=1000米=1500 米=2000 米
炮弹重量:4.40公斤
穿甲厚度:75毫米= 75毫米=75毫米=75毫米=0
说明:
75毫米leFK38野战炮,性能比75毫米 le. FK 18野战炮有所提高,但是付出的代价是炮重增加。二战爆发前,该型号曾出口到巴西。二战爆发后,75毫米leFK38野战炮一直在德国国防军中服役,直到1945年战争结束。75毫米leFK38野战炮除了使用传统的脱壳高爆弹外,还能使用脱壳穿甲弹,具备一定的反坦克能力。


TOP

二战德军火炮全集(4)野战炮——感谢铁血原作者acomemidehi

75毫米 le. FK 18野战炮
口径: 75 毫米L/26
炮架长: 5.20 米
生产时间:1930年
长: 1.94 米
宽: 1.83 米
高: 1.65 米
火炮射界:左右正负55度
火炮俯仰角:-4度—+45度
炮弹重: 5.9 公斤
最大射速: 10 发/分
出膛初速度: 485 米/秒
最大射程: 9 414 米
人员编制:8人

75毫米 le. FK 18 L / 26野战炮
