二战德军火炮全集（3）反坦克炮——感谢铁血原作者acomemidehi

stuca

28毫米 s. Panzerbuchse 41锥膛炮（缩写：28毫米 sPB 41）

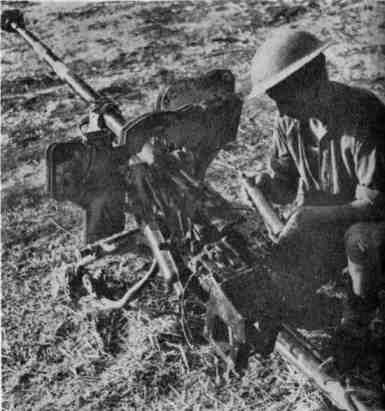

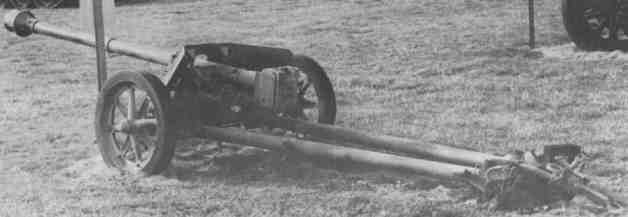

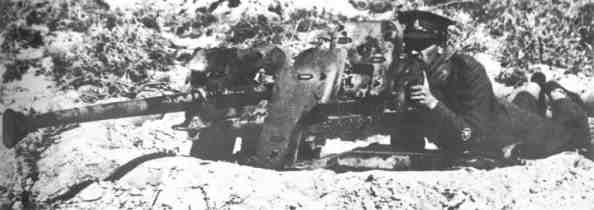

北非，英国士兵缴获的德军的28毫米 sPB 41锥膛炮
28毫米 sPB 41锥膛炮装载的装甲车辆：
Sd. Kfz. 250/11
Sd. Kfz. 221 (28mm)
28毫米 sPB 41锥膛炮的发展型号：
28毫米 sPB 41 F
28毫米 sPB 41 F锥膛炮
性能：
口径：28毫米
炮架重量：117.94公斤
说明：
28毫米 sPB 41 F锥膛炮是由28毫米 sPB 41发展起来的，主要区别是炮架上安装了小轮子便于机动，此外28毫米 sPB 41 F没有火炮防盾，总重量比28毫米 sPB 41减轻了50公斤。
德国二战期间发展的锥膛炮种类有：
28毫米 sPB 41锥膛炮系列
42毫米 Panzerjägerkanone 41锥膛炮系列
75毫米Pak 41锥膛炮系列
说明：玩《突袭》游戏的，在北非看到有德国兵背着一个象炮一样的东西，移动缓慢的兵，哪个兵携带的就是德国的28毫米 sPB 41锥膛炮。

stuca

以下补充两种德军飞机上使用的反坦克炮（德国空军中的编号）：
75毫米 PAK 40 L 反坦克炮
说明：
75毫米 PAK 40L反坦克炮，字母“L”代表英语单词纳粹“Luftwaffe”的缩写，该型号的反坦克炮主要安装在德国空军Hs 129B-2/R4对地攻击机上面，用来对地支援、反坦克之用。
75毫米 BK 75 反坦克炮
说明：
75毫米 BK 75 反坦克炮是75毫米 PAK 40L反坦克炮的一种发展型号，主要区别是：75毫米 PAK 40L是机械发射系统，而75毫米 BK 75则采用电力驱动系统来控制发射瞄准。该炮主要安装在德国空军Hs 129B-3对地攻击机上面，用来对地支援、反坦克之用。

stuca

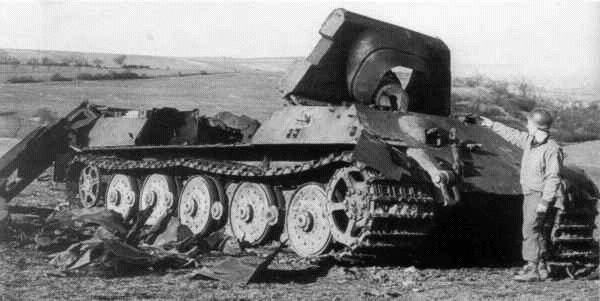

1945年,西线法国,被盟军飞机炸毁的第653重型坦克歼击营的“猎虎”驱逐坦克

stuca

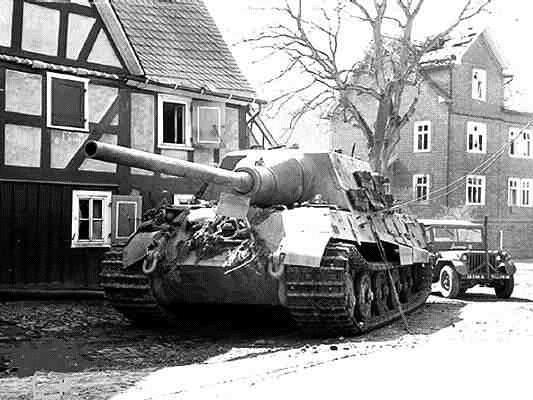

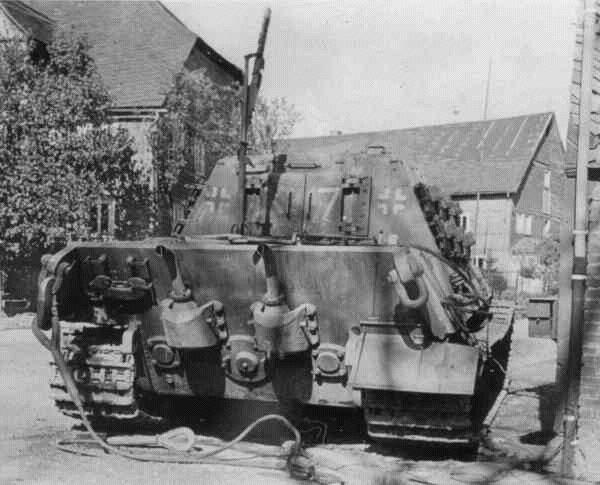

1945, ,隐蔽在村落中的第512重坦克歼击营的“猎虎”驱逐坦克

stuca

1945年,匈牙利,隐蔽在街道中的,德军第653重型坦克歼击营的“猎虎”驱逐坦克, 它装备的是128毫米 Pak 44 反坦克炮

stuca

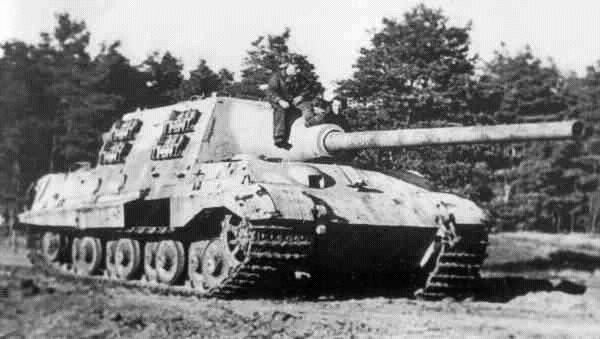

1944年末,希特勒最后的疯狂----阿登反击战中, “猎虎”驱逐坦克冲出阿登森林向盟军突击的历史照片,它装备的是128毫米 Pak 44 反坦克炮.

stuca

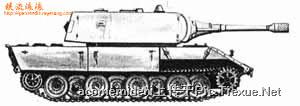

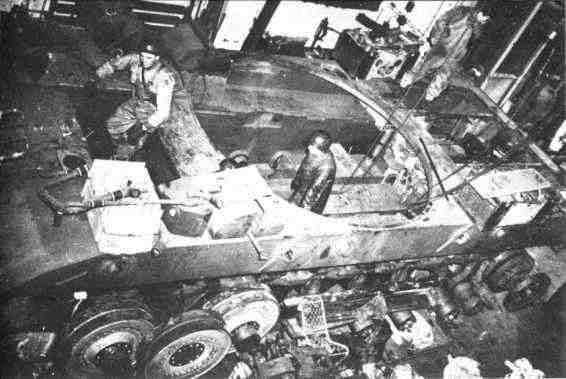

被盟军缴获的德军E-100超重型坦克样车. E-100的研制工作是从1943年6月开始的，由阿道拉公司负责研制。在1944年，因为要集中力量研制“鼠”式坦克，希特勒下达了停止研制E-1OO坦克的命令。这样一来，E-100超重型坦克就流产于样车研制阶段，工厂仅生产出样车的车体部分。1945年，这辆样车的车体落入盟军手中，1945年6月被转送到英国。

stuca

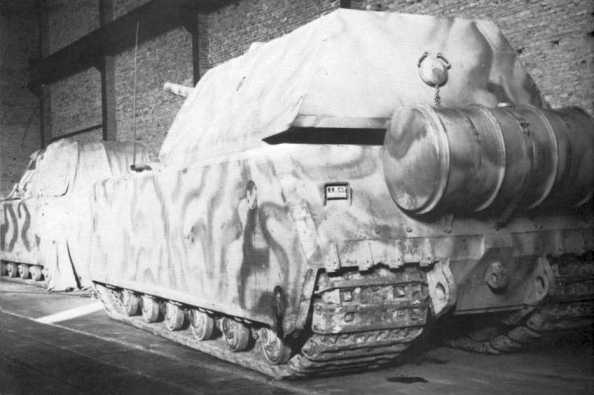

1945年3月拍摄的”鼠”式超重型坦克的两辆原型照片, -”鼠”式超重型坦克装备的是128毫米 Pak 44 反坦克炮

stuca

128毫米 Pak 44 反坦克炮
性能参数:
口径: 128 毫米 L/55
炮弹重量: 25.86 公斤
出膛初速度: 920 米/秒
最大射程: 24404 米
以30度角攻击装甲的实际效果列表:
距离: 100米=500米=1000米=1500米=2000米
Panzergranate 39穿甲弹=189毫米=166毫米=143毫米=127毫米=117毫米
Panzergranate 40/43穿甲弹=187毫米=178毫米=167毫米=157毫米=148毫米
Pzgr.39 (APCBC) - Armor Piercing Composite Ballistic Cap
Pzgr.40/43 (APCR) - Armor Piercing Composite Rigid (Tungsten Core)
说明:
二战中威力最强大的反坦克炮之一,其巨大的重量对于步兵团装备这样的反坦克炮来说,确实是一个挑战.该炮在战争期间产量较少,相当一部分被装到德国“猎虎”式驱逐坦克和”鼠”式超重型坦克上面. 德国于1943年2月开始研制“猎虎”坦克歼击车，其设计的目的是远距离支援步兵和装甲战斗车辆。“猎虎”坦克歼击车由于生产数量很少，东线战场仅在德军向本土退却的战斗中发挥了作用，在西线，阻滞盟军坦克的进攻中也有一定作用。
另外补充说明一下:E-100与鼠式的区别:E-100装备的是1 门 150 毫米 KwK 44 坦克炮和1门 75 毫米Kwk 44 坦克炮,重量是138吨;鼠式装备的是1门128毫米 Pak 44 反坦克炮和1门 75 毫米Kwk 44 坦克炮,重量188吨.E-100与鼠式都制造有样车,装甲厚度都是40-240毫米.
128毫米 Pak 44 反坦克炮装备德军的装甲车辆有:
Jagdtiger---------“猎虎”式驱逐坦克
Maus-------------”鼠”式超重型坦克

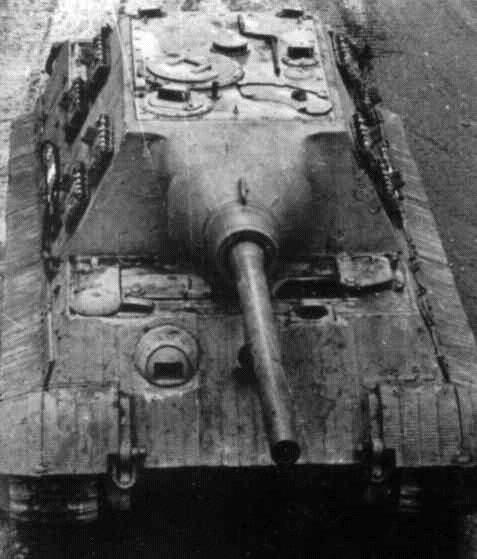

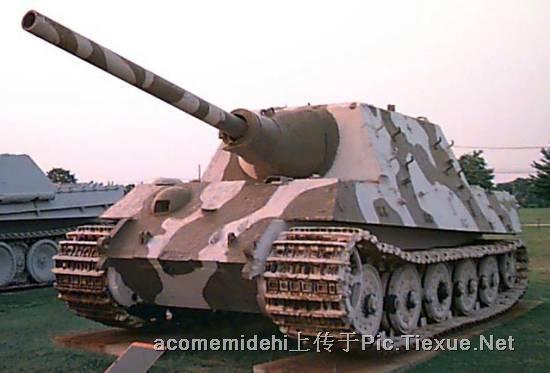

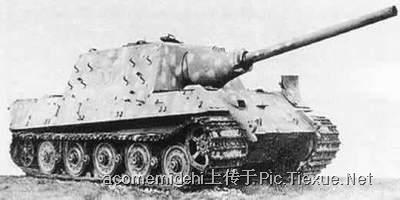

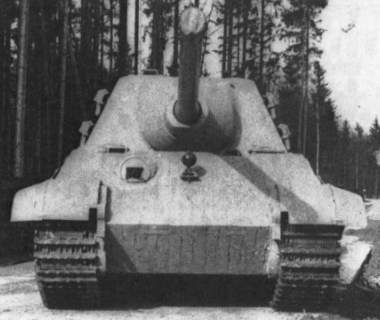

“猎虎”驱逐坦克 (Sd.Kfz.186)
德国于1943年2月开始研制“猎虎”坦克歼击车，同年10月20日，便造出木制模型给希特勒审查。“猎虎”坦克歼击车设计的目的是远距离支援步兵和装甲战斗车辆。1944年2月一共制造了两种原型车，一个是波尔舍悬挂装置(由8个负重轮组成，如图4)，另一种是亨舍尔悬挂装置(由9个负重轮组成，如图2)。其第一次命名为Jagdpanzer VI，后来改成Jagdtiger，其设计编号为Sd.Kfz.186。原计划于1943年12月开始生产，不过最后改成在1944年7月开始，又由于需要优先生产PzKpfw V “黑豹”坦克而推迟。到了1945年1月决定优先生产“猎虎”坦克歼击车的时候，德国形势已经不可能进行大规模生产了。 “猎虎”坦克歼击车是基于虎II坦克的底盘以及部件，它安装了一门128mm的PaK 44 L/55型火炮(取自“鼠”式超重型坦克)以及两挺用于防空和自身保护的MG34/MG42机枪。其火炮是二战中威力最强大的反坦克炮，它可以轻易地在盟军绝大多数火炮的范围以外击毁盟军的坦克。火炮被固定在重装甲防护的车体上部中央。其上部舱室侧面是由单片斜角装甲连接在车体侧面的。火炮可以左右各转动10度，俯仰角为-7到+15度。使用的穿甲弹威力相当大，在1000m的射击距离上，命中法线角为30度时，可击穿230mm厚的钢装甲，在3000m的距离上，可穿甲170mm。弹种有两种：穿甲弹和破甲弹(均为分装式弹药)。这种128mm反坦克炮本来有炮口制退器，装车时，为了减少射击时炮口焰，以免暴露自身，取消了炮口制退器。“猎虎”坦克歼击车的防护性能相当不错，战斗室正面的装甲厚度达到了250mm，不仅超过了“虎王”坦克炮塔最厚部位的装甲厚度，也超过了“鼠”式超重型坦克的最厚部位的装甲厚度，堪称是二战期间最厚的装甲了。“猎虎”坦克歼击车从总体布局上看，和“虎王”坦克相同，但是由于取消了旋转炮塔，侧装甲板一直延伸到车体顶部，再加上乘员增至6人，使得舱门位置有了相当大的变化，特别是在固定炮塔的后部开了一个较大的双扇舱门，便于乘员上下车和补充弹药，但对防护有一定影响。从外观看，“猎虎”坦克歼击车和“虎王”坦克区别很大。“猎虎”坦克歼击车个头要大，火炮口径也大，侧装甲板一直延伸到车体顶部构成其炮塔体的一部分，火炮的防盾也显得硕大无比。车体两侧各安放2排2列共4组8块履带板，既是备份履带板，又起到辅助防护的作用。不过它那糟糕的机动性使强大火力和坚固的装甲防护性大打折扣。
“猎虎”坦克歼击车是1943～1945年间生产的。在二战期间，德国人善于利用现成的坦克底盘改装成自行火炮，并且使自行火炮的口径超过原来基型坦克的火炮口径。“猎虎”以“虎王”重型坦克为底盘，火炮口径也由原来的88毫米增大到128毫米，身管长为55倍口径，这使得“猎虎”成为二战时德军威力最大的坦克歼击车，它所发射的穿甲弹可以击毁二战时期所有重型坦克的主装甲。弹药基数38发。“猎虎”的前装甲厚度达到250毫米，成为二战时期装甲车辆最厚的装甲，即使是超重型的“鼠”式坦克，前甲板也只有205毫米厚。这样一来，使“猎虎”的战斗全重达到71.7吨，乘员人数为6人。尽管它的威力十分强大，防护性能超群，但是机动性相当差，最大速度只有38千米／小时，越野速度只有17千米／小时，再加上它的生产数量只有70辆，在战争中发挥的作用很有限。“猎虎”的意义在于，它是二战中重型自行火炮的代表。
“猎虎”坦克歼击车需要6名乘员操纵，车体前部为驾驶员和机电员，战斗室中有车长、炮手和两名装填员，可见其弹药装填任务是相当繁重的。内部空间可以携带38至40发炮弹。它也如同虎II坦克一样过重，耗油量也很大，这些原因导致“猎虎”坦克歼击车速度很慢。它的这些致命的问题始终没有解决，乘员经常抛弃整车或者将其炸毁以免落入盟军手中。1944年晚期，克虏伯公司建议为“猎虎”坦克歼击车安装更长身管的128mm KwK L/66型火炮，不过这个方案没有被接受。之后他们又设计用88mm的KwK 43 L/71型火炮取代原来的128mm Pak 44 L/55型炮。1945年4月，有4辆被安装了88mm Pak 43 L/71型火炮，取名为“安装88mm Pak 43/3的虎式坦克歼击车”，设计编号为Sd.Kfz.185，而装备128mm Pak 44 L/55火炮的设计编号则为Sd.Kfz.186。“猎虎”坦克歼击车安装有两种不同类型的运转齿轮，亨舍尔型(74型)以及波尔舍型(11型，这个型号是从1944年2月至9月生产的)，这两种行动装置不仅扭力轴的布置形式不同，负重轮尺寸也不一样，亨舍尔公司制造的负重轮直径为800mm，而波尔舍公司制造的则为670mm，形状也不同，这给部队的维修保养和备件供应带来不便。波尔舍型的比亨舍尔型便宜一半价格，制造更节约时间。“猎虎”坦克歼击车是由圣瓦勒汀的工厂生产，它的测试则是在奥地利的道勒沙姆进行。希特勒自己的想法是把“猎虎”坦克歼击车改成火焰喷射坦克，不过他的愿望并没有实现。从1944年7月至1945年4月，一共只生产了85辆“猎虎”坦克歼击车，而原计划是生产150辆。其中从1944年7月到12月生产了49辆，1945年1月到1945年4月生产了36辆。

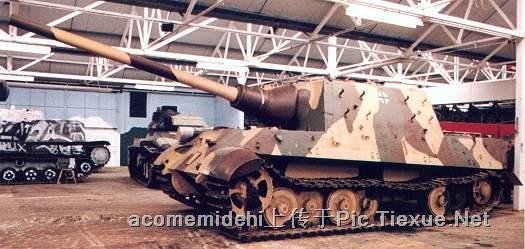

“猎虎”坦克歼击车装备了两支部队，一支是第653重型坦克歼击营，另外一支是第512重型坦克歼击营。第512重坦克歼击营组建于1944年夏季，由两个连组成(1连指挥官是阿尔博特.安斯特，最后这个连演变成“安斯特”战斗集群，2连则是由奥托.卡利欧斯指挥)，这个营的指挥官是沙夫少校。第512重坦克歼击营作为党卫军第6装甲集团军的部分参加了德军在匈牙利的战斗，之后被拉回德国参与东西两线的防御作战。而第653重坦克歼击营则是在1945年春天组建的，其兵力不满员。它参与了德军的阿登攻势，然后被使用在西线莱茵河以及卡尔舒赫地区。1945年夏天，美军对缴获的“猎虎”坦克歼击车进行了测试，发现它能在2100米的距离上击穿美军M26“潘兴”坦克的前部装甲板。“猎虎”坦克歼击车战后幸存的很少，英国的波维顿坦克博物馆有一辆作为展品的“猎虎”坦克歼击车，另外美国的阿伯丁试验场也有一辆。
“猎虎”坦克歼击车由于生产数量很少，东线战场仅在德军向本土退却的战斗中发挥了作用，在西线，阻滞盟军坦克进攻中也有一定作用。
Jagdtiger主要性能数据列表
战斗全重 70600kg(Henschel)/68800kg(Porsche)
车长 10.65m
车宽 3.75m
车高 2.95-3.09m
引擎 Maybach HL 230 P 30/12-cylinder/700hp
最大速度 公路/越野：38/17 km/h
最大行程 公路/越野：120-170/80-121 km
乘员 6人
火力装备 128mm Pak 44(80) L/55 ; 2x7.92mm MG34/42
弹药 128mm:38-40发 ; 7.92mm:2925/3300发
装甲 25-250mm
爬坡度 35度
通过垂直墙高 0.85m
越壕宽 2.49m
涉水深 1.80m

stuca

100毫米 PAW 600 反坦克炮
说明：
克虏伯公司生产的一种“高低压”的火炮，研制过程中，借鉴了德国Rheinmetall-Borsig AG 公司设计生产 80毫米 PAW 600反坦克炮的经验，在战争后期，改型号名称更改为：10H64。该炮产量稀少。以该炮为蓝本设计的2种变型炮是：100毫米 Panzerabwehrwerfer 600, 100毫米 PWK 10H64，照片无。

stuca

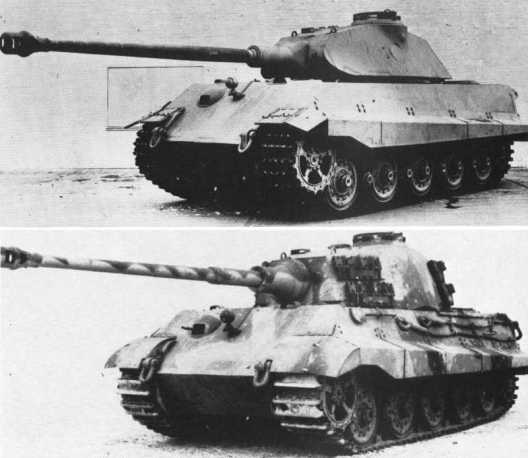

88毫米 FK 43 野战炮 说明: 88毫米 FK 43 野战跑，是德军88毫米Pak 43的变型，主要用于步兵直瞄火力支援，美国拍的电视剧<兄弟连>里面多次出现这个家伙，对美国大兵的威胁是很大的.照片暂却. 88毫米 KWK43坦克炮 说明: 88毫米Pak 43的改进坦克炮型号，主要装备在虎王坦克等重型坦克上面，具体后面在坦克炮里面再讲. ”虎王”的波尔舍和亨舍尔的不同炮瘩型号对比历史照片， 波尔舍的”虎王”型号只生产50辆.他们都装备的是88毫米 KWK43 L71坦克炮

stuca

88毫米Pak 43/2 反坦克炮
说明:
88毫米Pak 43/2 反坦克炮，是88毫米Pak 43装在固定无旋转炮塔的驱逐坦克上面的型号，改炮与装备在德国”虎王”坦克上面的88毫米KWK 43坦克炮比较相象，与”虎王”坦克的88毫米KWK 43主炮一样具有优秀的性能.生产公司是: Dortmund-Hoerder Hüttenverein公司
装备的德军驱逐坦克有:

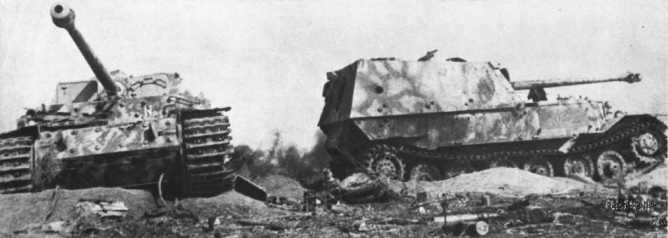

象式驱逐坦克(前期叫”菲迪南”强击火炮)
Jagdpanther驱逐坦克
Nashorn驱逐坦克

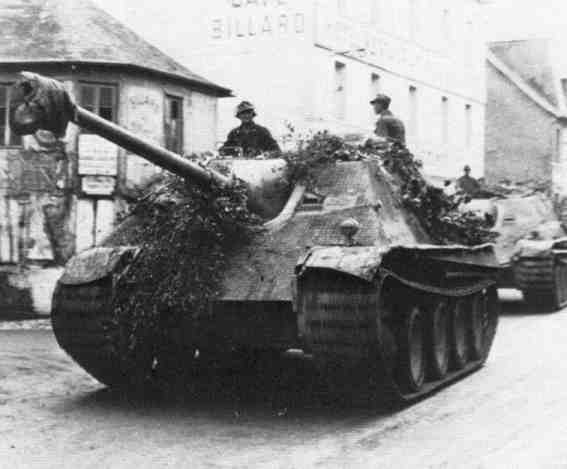

1944年6-7月，法国， 诺曼底登陆战期间，德军装备88毫米Pak 43/2 反坦克炮的两辆Jagdpanther驱逐坦克正在赶往前线去”救火”，主要到前面装甲有植被伪装，侧面没有裙带环绕.

stuca

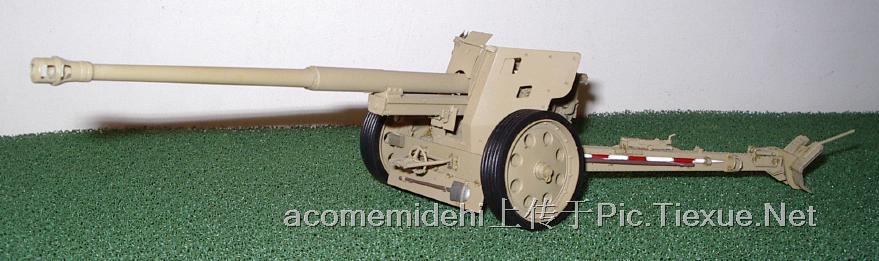

德国88毫米 Pak 43/41反坦克炮1：75彩色模型照片

stuca

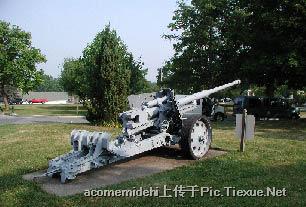

现保存于美国阿伯丁武器博物馆的德国88毫米 Pak 43/41反坦克炮，注意看炮架和尾部。白色涂装，说明被缴获时是在冬季。
说明：
88毫米 Pak 43/41反坦克炮是德军生产88毫米 Pak 43反坦克炮时碰到炮架问题的折中解决型号，因为最初的沿用88毫米系列高射炮的四轮炮架生产供不应求，四轮炮架又要供德国的88毫米高射炮系列，现在又要供给88毫米反坦克炮系列，所以供不应求很正常。88毫米 Pak 43/41反坦克炮重新设计一种方便机动和操作的两轮炮架，两轮炮架比四轮炮架的高度降低，方便反坦克炮的隐蔽和伏击。作为德国88毫米 Pak 43的继承，88毫米 Pak 43/41反坦克炮保留了88毫米 Pak 43的优点——杰出的反坦克火炮弹道。

stuca

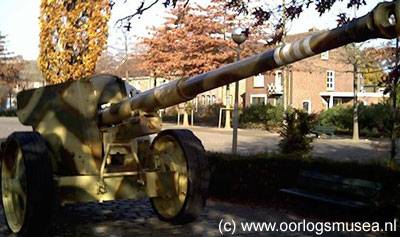

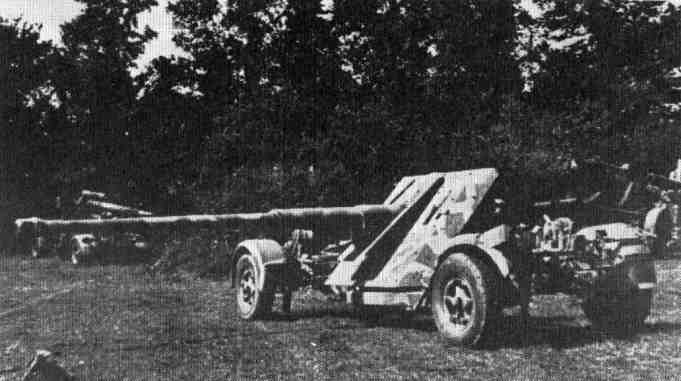

88毫米 Pak 43/41反坦克炮

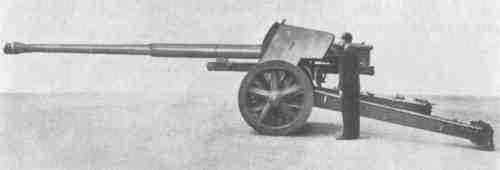

德国88毫米 Pak 43/41反坦克炮，看人的高度和炮架高度一样，比88毫米高射炮的四轮炮架的高度低，方便隐蔽“摸黑”坦克。
性能参数：
口径：88毫米L71
炮架长: 9.14米
长: 6.60米
宽: 2.50 米
高：1.8 米
最大射速: 25发/分
一般射速：6-10发/分
方向射界：左右正负56度
火炮俯视仰角：负5度—正38度
出膛初速度: 1 000 米/秒
最大射程: 15 300米
产量：1944年——578门
      1945年——829门
生产公司：克虏伯
火炮性能列表：
炮弹弹种=炮弹重量=出膛初速度

普通反坦克穿甲弹Pzgr.39/43 =10.2 公斤=1000米/秒
特种穿甲弹Pzgr.40/43 =7.3 公斤=1125 米/秒
高爆榴弹Gr.39 Hl =9.4 公斤=750 米/秒
88毫米 Pak 43/41反坦克炮穿甲能力：与钢板成30度夹角计算
普通反坦克穿甲弹Pzgr.39/43=202毫米/100米=185毫米/500米=165毫米/1000米=148毫米/1500米=132毫米/2000米
特种穿甲弹Pzgr.40/43=237毫米/100米=217毫米/500米=193毫米/1000米=170毫米/1500米=152毫米/2000米
高爆榴弹Gr.39 Hl=90毫米穿甲能力/2000米有效射程内

stuca

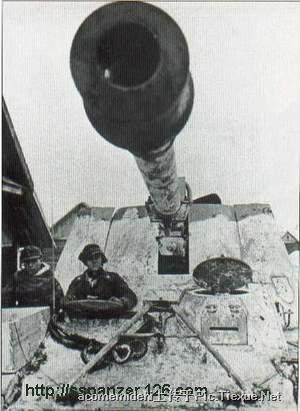

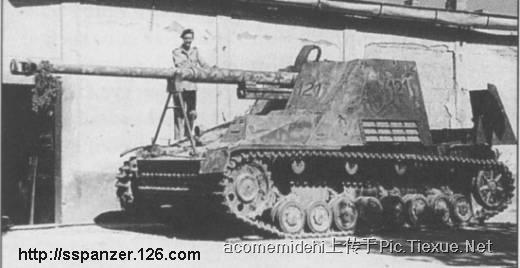

犀牛”驱逐坦克上装备的88毫米L/71 Pak 43反坦克炮特写镜头。

stuca

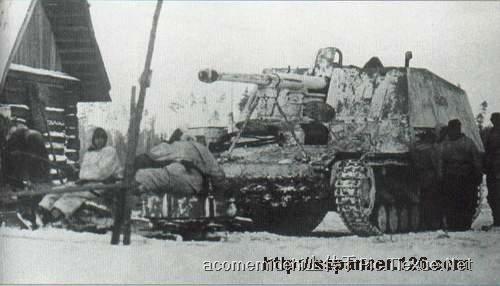

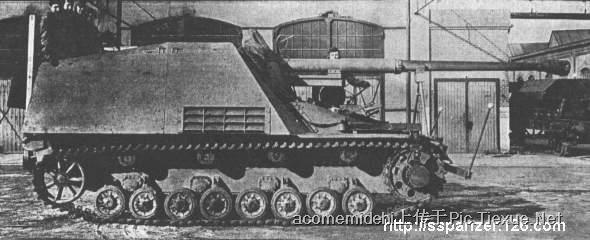

1943年12月，东部战线的雪地上的“犀牛”自驱逐坦克作伏击苏军坦克的准备，它装备的是88毫米L/71 Pak 43反坦克炮

stuca

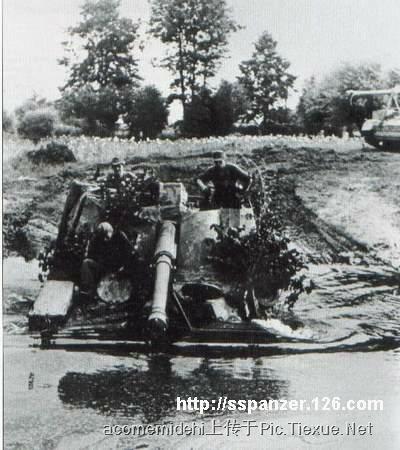

1943年，东部战线，装备88毫米L/71 Pak 43反坦克炮的“犀牛”驱逐坦克和它的乘员组

stuca

88毫米 Pak 43反坦克炮系列

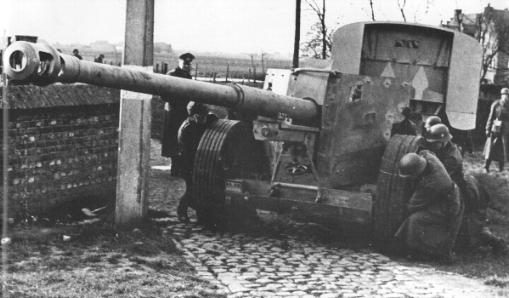

1944年，东部战线的德国88毫米 Pak 43反坦克炮，88毫米 PAK43与88毫米 PAK43/41反坦克炮主要区别是炮架，88毫米 PAK43/41反坦克炮是传统的两轮炮架，而88毫米 PAK43则是沿用88毫米系列高射炮的四轮炮架，注意到照片中的炮管与炮架垂直，直瞄反坦克命中精度高。
性能参数：
口径: 88毫米 L/71
火炮重: 4950公斤
炮架长: 9.20 米
长: 6.60 米
宽: 2.20米
高: 2 米
人员编制: 5人
炮弹重: 9.21公斤
最大射速: 25 发/分
出膛初速度: 1 000 米/秒
最大射程: 15 300 米
88毫米 Pak 43反坦克炮对垂直夹角为30度的装甲板穿透力列表：

弹药=100米=500米= 1000米=1500米=2000米
Panzergranate 39=203毫米=185毫米=165毫米=148毫米=132毫米
Panzergranate 40/43=237毫米=217毫米=193毫米=171毫米=153毫米
Pzgr.39 (APCBC) - 39式被帽穿甲弹
Pzgr.40/43 (APCR) - 40/43式钨芯穿甲弹
说明：
88毫米 Flak42是在88毫米 Flak41的基础上发展起来的，88毫米 Flak42是德军将高射炮改装成反坦克炮中的过渡型号。1939年，当德国Rheinmetall-Borsig AG公司开始研制88毫米 Flak41时，克虏伯公司就开始了将88毫米系列高射炮改装成反坦克炮的工作。经过雄心勃勃的发展，克虏伯公司在1943年2月终于将Rheinmetall-Borsig AG公司的41型高射炮完全改装成优秀的反坦克炮88毫米 PAK43。克虏伯公司88毫米 PAK43有四种发展型号，分别是：88毫米 PAK43/2反坦克炮、88毫米 PAK43/41反坦克炮、88毫米 FK43野战炮、88毫米 KWK43坦克炮。（注意：88毫米 Flak42是克虏伯公司生产的，是将41型改装成反坦克炮计划中的过渡高射炮型号）
88毫米 Pak 43反坦克炮升级路线图：
88毫米 Flak42高射炮系列=》88毫米 PAK43=》88毫米 PAK43/2反坦克炮
88毫米 Flak42高射炮系列=》88毫米 PAK43=》88毫米 PAK43/41反坦克炮
88毫米 Flak42高射炮系列=》88毫米PAK43=》88毫米 FK43野战炮
88毫米 Flak42高射炮系列=》88毫米PAK43=》88毫米 KWK43坦克炮

stuca

80毫米 PAW 600 反坦克炮

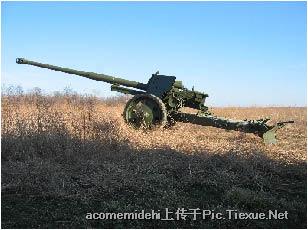

现在保存于美国阿伯丁武器博物馆内的德国80毫米 PAW 600 反坦克炮，得到加固的炮膛，和较轻的炮架，是二战德国研制的典型的一种“高低压”武器系统。
性能参数：
性能参数：
口径: 81 mm
长: 2.95 米
产量: 260 门
出膛初速度: 419 米/秒
有效射程: 6 197米
生产时间：1944—1945年
生产公司：Rheinmetall-Borsig AG
衍生型号：80毫米 Panzerabwehrwerfer 600、PAW 8H63、PWK 8H63
说明：
80毫米 PAW 600 反坦克炮是反坦克炮发展的一种创新。反坦克炮发展过程中，碰到的问题是：自身重量越来重，而火炮的膛压和出膛速度需要增加才能穿透不断加厚的坦克装甲。作为一些辅助性的反坦克武器有着自身缺陷和不足。德国的“铁拳”和美国的“巴祖卡”火箭筒，射程不够，而无后座力炮，命中精度不行。为此，德国人Rheinmetall提出了一种“高低压”系统（high low pressure" system）用于反坦克炮的发展。德国的80毫米 PAW 600 “高低压”虽然火炮出膛初速度不高，但是应用一种全新的“高低压”系统来设计反坦克炮，所以，德国的80毫米 PAW 600 “高低压”具有令人恐怖的反坦克能力。英文原理，懒得翻译，现在给出来，大家自己慢慢看把。
A really innovative solution for antitank cannons. The problem was the ever increasing weight of the antitank weapons, necessary to pierce ever thicker armor plates. Shoulder weapons, like the Panzerfaust or the bazooka, had not enough range and recoilless guns lacked accuracy. Rheinmetall proposed in 1944 the "high low pressure" system. The idea was to ignite the propelling charge in a reinforced chamber and let the gases escape from it only progressively, so that there was no peak of pressure in the barrel (1). The propulsion was more regular than with the conventional system and the barrel could be lightened since it had to resist a lesser stress.
The barrel was smooth and the projectile, inspired by a mortar bomb (2), was fin stabilized. It was either antipersonnel or shape charge, which gave the weapon a formidable antitank capability. Appearing late 1944, only a limited number could reach the frontline. Despite the interest the principle arose, it was not widely used after the war.
The gun had no variant, but its designation changed after tests on the frontline (from "80 mm PAW 600" to "WK 8H63"), leading the allies to believe that a new model had come out.
(1) the maximum pressure was one ton par square centimeter in the chamber but half as much in the barrel.
(2) hence the caliber: the standard mortar of the Wehrmacht was a 81 mm
