二战德军火炮全集（2）防空炮——感谢铁血原作者acomemidehi

stuca

20毫米 Flak: global 系列：
5种变型发展：
20毫米 C/30 L
20毫米 Flak 28
20毫米 MG 151/20 Drilling
20毫米 Flak 30
20毫米 FlaK 38

20毫米 Flak 28性能参数：
口径：20毫米
人员：5人
出膛速度：830米/秒
平射射程：4400米
高射射高：3700米
说明：该炮是德国一战凡尔塞条约签定已来发展的第一种高射炮，尽管设计比较原始，但是有些还是在德军中服役到1939年。1928年，瑞士曾经购买过该炮

stuca

105毫米 Flak 38 L53
性能参数：
口径: 105 毫米L53
类型：重型防空炮
服役时间：1937年6月
总产量：2200门
生产公司：莱茵波尔西格公司（Rheinmetall-Borsig A.G）
炮架长: 8.42 米
长: 6.65 米
宽: 2.45 米
高: 2.9 米
战斗全重：10224公斤
火炮俯仰角：-3度——-+85度
火炮方向射界：360度环向射击
人员编制: 5 人
炮弹重: 14.97 公斤
理论循环射速: 20发/分
实际射速：12-15发/分
出膛初速度: 881 米/秒
最大水平射程: 17 700 米
最大垂直射高: 10 668 米
有效射高：9450米

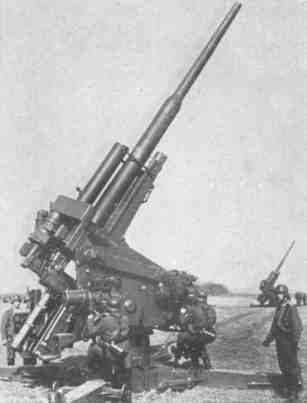

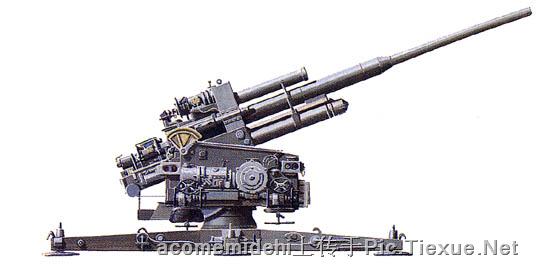

德国莱茵波尔西格公司生产的105毫米 FlaK 38 L / 53 高射炮
说明：
105毫米 Flak 38高射炮是88毫米 Flak 18的大哥，105毫米系列高射炮虽然不象小弟88毫米系列出名，但是105毫米系列高射炮是所有的盟军飞行员飞越德国上空时最害怕的高炮。105毫米 Flak 38是静态固定式高炮，它不象88毫米系列那样灵活机动。105毫米 Flak 38高射炮没有装备德军的机动高炮部队，仅装备德国国内的要地守备部队。105毫米 Flak 38高射炮的发射、装填需要电力驱动，这就带来一个严重的武器使用问题，因为二战后期德国经常遭受盟军轰炸，电力供应紧张。105毫米 Flak 38起源于意大利于1933年开始的海军高炮计划。105毫米 Flak 38的有效射高为9450米。1939年停止生产105毫米 Flak 38，转而生产105毫米 Flak 38的发展型号105毫米 Flak 39。尽管105毫米 Flak 38高射炮的性能没有88毫米 Flak 41和128毫米 Flak 40好，但是105毫米 Flak 38基本上在整个战争期间在德军中服役。
105毫米 Flak 39
说明：照片找不到。105毫米 Flak 39是105毫米 Flak 38的改进型号，但是最大麻烦是其电力驱动的瞄准系统必须经过人工修整。

stuca

再补充一张128毫米 Flak 40 Zwilling双联装高射炮的照片

stuca

128毫米Flak 40
性能参数：
口径：128毫米
炮架长：15米
长：7.84米
宽：2.5米
高：3.55米
炮弹重量：25.86公斤
射速：10发/分
出膛初速度：879米/秒
最大水平射程：20900米
最大垂直射高：11582米
生产公司：德国Rheinmetall-Borsig AG

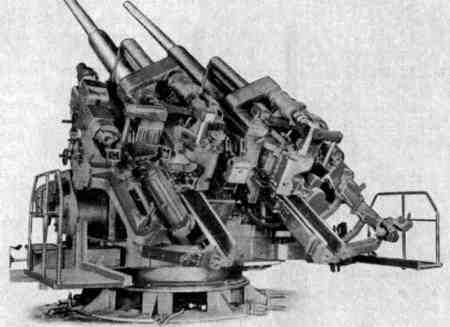

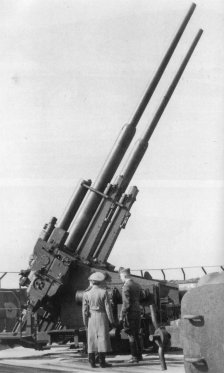

128毫米 Flak 40 Zwilling双联装高射炮
说明：
128毫米 Flak 40 Zwilling双联装高射炮是128毫米Flak 40的改进型号，固定在要地进行静态防空，双联装的128毫米 Flak 40 Zwilling的巨大破坏力是所有空中目标的噩梦！

stuca

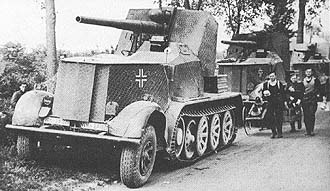

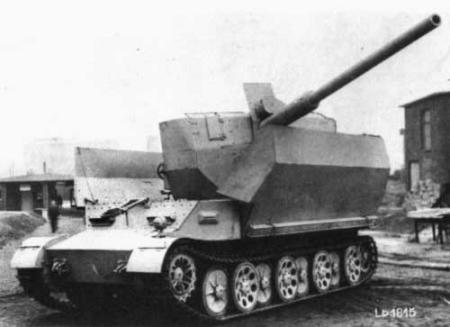

1942年东部战线，德军为了应付苏联KV-1、KV-2等KV系列重型坦克的冲击，将88毫米FLAK18高射炮紧急改装在半履带拖车上用来对付苏联重型坦克，这种应急产物确实救急了，该自行火炮能在2000米上击毁苏联KV系列重型坦克。

stuca

1942年东部战线，德军88毫米FLAK36高射炮隐蔽在城市的街道口，封锁路口，在东部，一般来说，德军88毫米高射炮一天之内要换2-3个位置，挖2-3次隐蔽壕沟，真是“狡兔三窟”啊！

stuca

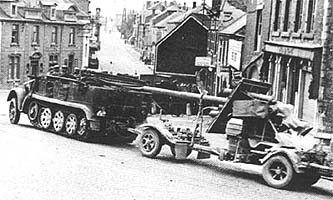

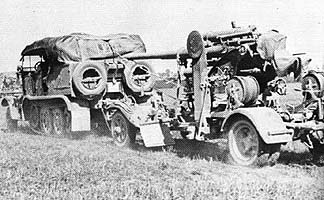

1940年5月21日，德军一辆Sd.Kfz. 7 8-ton 半履带车拖着88毫米FLAK18风急火急赶往法国阿拉斯前线支援隆美尔的第7装甲师，准备防御74辆英国佬重型坦克进攻。

stuca

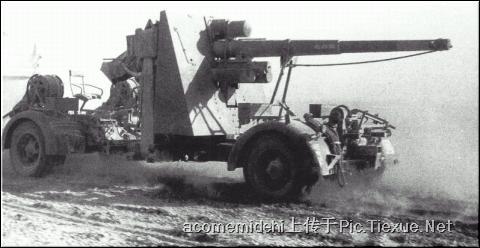

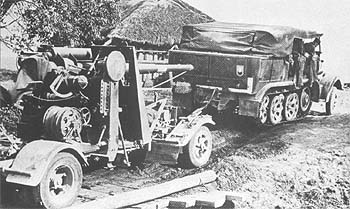

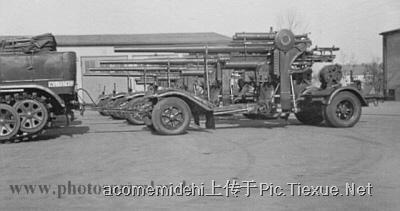

1940年法兰西会战中，德国半履带拖车拖曳的88毫米FLAK18高射炮

stuca

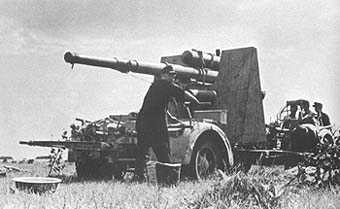

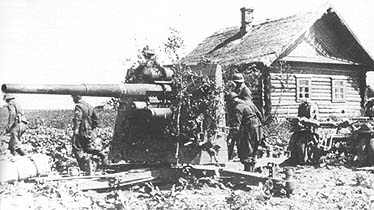

西班牙内战期间，德国88毫米FLAK18高射炮已经进入战位，准备发射（A 88mm Flak 18 in position and ready to go in action）

stuca

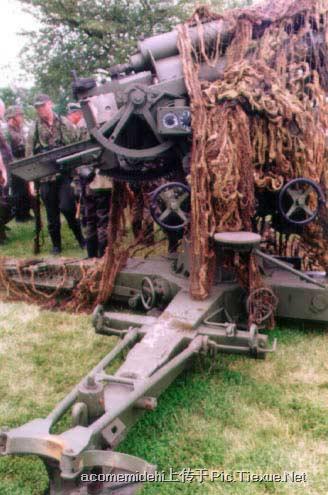

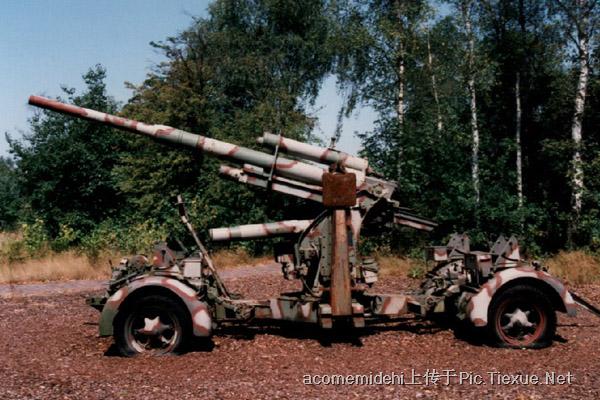

带丛林迷彩伪装的德国88毫米FLAK18高射炮，现在地点：荷兰。

stuca

德国北非装甲军士兵报着的88毫米FLAK18高射炮的炮弹，弹种为88毫米高爆霰弹，威力超强。（摘自德国北非装甲军作战战地照片）
原文为：Luftwaffe Gunner with an 88 ammunition (not a DAK member)
Calibre:88mm (3.46in)
Shell weight:16.0lb
Special:Tungsten core ammunition
Penetration:274mm @ 500m
Weight in action:4983Kg (4.90tons)
Gun lenght:4.93m (16.17ft)
Elevation:-3o to +85o
Traverse:360o
Shell type & weight:HE (High Explosive)； 9.40Kg (20.72lb)(这里）
Muzzle velocity:820m/sec (2690ft/sec
Maximum range:8000m (26.245ft)

stuca

德国北非装甲军88毫米FLAK36高射炮的彩色照片，德国非洲军土黄色的军装一目了然，照片上德军指挥官用望远镜在观察战场情况。（摘自德国北非装甲军作战战地照片）

stuca

德国88毫米系列高射炮升级路线图：
1、三大系列：
88毫米 Flak18高射炮系列（克虏伯公司）
88毫米 Flak41高射炮系列（Rheinmetall-Borsig AG公司）
88毫米 Flak42高射炮系列（克虏伯公司）
2、升级发展路线：
88毫米 Flak18高射炮系列==》88毫米 Flak36 =》88毫米 S 201高射炮
88毫米 Flak18高射炮系列==》88毫米 Flak36 =》88毫米 KWK 36坦克炮

88毫米 Flak18高射炮系列==》88毫米 Flak37=》88毫米 Flak37/41高射炮
88毫米 Flak41高射炮系列（单独成一系列）
88毫米 Flak42高射炮系列（向反坦克炮发展的过渡高炮型号）：
88毫米 Flak42高射炮系列=》88毫米 PAK43=》88毫米 PAK43/2反坦克炮
88毫米 Flak42高射炮系列=》88毫米 PAK43=》88毫米 PAK43/41反坦克炮
88毫米 Flak42高射炮系列=》88毫米PAK43=》88毫米 FK43野战炮
88毫米 Flak42高射炮系列=》88毫米PAK43=》88毫米 KWK43坦克炮

stuca

1941年北非阿拉曼会战中，隆美尔北非装甲军的88毫米Flak18高射炮在阻击前来进攻的英军第八集团军的坦克部队，英军坦克在88毫米高射炮面前损失惨重。英国军官说：88毫米的穿甲弹就象切黄油蛋糕一样轻松的击毁我们的坦克“。（英文："It could go through all our tanks like butter," one awed Englishman later attested）

stuca

88毫米 Flak41
性能参数：
口径: 88 毫米
炮弹重量: 9.53 公斤
出糖初速度: 1 020 米/秒
有效射高: 11 582米
服役时间:1943——1945
说明：88毫米 Flak41德国Rheinmetall-Borsig AG公司1941年在88毫米 Flak18高射炮的基础上全新研制的一种高射炮，全新设计的炮架使得火炮的命中精度高、命中更准确。全新的重型脱壳炮弹使得88毫米 Flak41高射炮的有效射高增加（increased the service ceiling）。88毫米 Flak41的性能更加稳定。（注意：88毫米 Flak41是德国Rheinmetall-Borsig AG公司研制生产的，而88毫米的其他系列18、36等则是克虏伯公司研制生产的，有37型升级的41型是克虏伯公司生产的）。

德国88毫米Flak18高射炮
88毫米 Flak42
说明：
88毫米 Flak42是在88毫米 Flak41的基础上发展起来的，88毫米 Flak42是德军将高射炮改装成反坦克炮中的过渡型号。1939年，当德国Rheinmetall-Borsig AG公司开始研制88毫米 Flak41时，克虏伯公司就开始了将88毫米系列高射炮改装成反坦克炮的工作。经过雄心勃勃的发展，克虏伯公司在1943年2月终于将Rheinmetall-Borsig AG公司的41型高射炮完全改装成优秀的反坦克炮88毫米 PAK43。（注意：88毫米 Flak42是克虏伯公司生产的，是将41型改装成反坦克炮计划中的过渡高射炮型号）

stuca

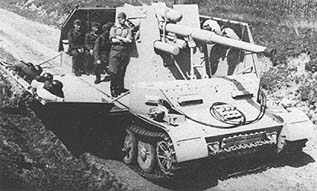

德国88毫米 Flak37高射炮安装在特殊底盘上的自行高炮
88毫米 Flak 37性能参数：
口径: 88 毫米
炮弹重量: 9.07 公斤
出膛初速度: 820 米/秒
最大射高: 8 000 米
说明：88毫米 Flak 37由88毫米 Flak 18发展起来，主要改进是增强了对空射击的火控系统，是第三帝国防空系统的中枢防空炮，杰出的反坦克能力使得开战第一年就成为反坦克的急先锋。
88毫米 Flak 37 /41
性能参数：
口径: 88 毫米
炮架长 7.70 米
长: 7.00 米
宽: 2.40 米
高: 2.6 米
射速：20发/分
出膛初速度: 1 000 米/秒
最大水平射程: 19 800 米
最大垂直射高: 14 700 米
说明：88毫米 Flak 37 /41是由88毫米 Flak 37升级而来的（注意与88毫米 Flak 41区别，升级的41与原产41型有点区别），比88毫米 Flak 37拥有更长的炮架、更高的出膛初速度

stuca

88毫米高射炮系列型号参数：
型号=倍径=炮管长度=战斗全重=运输全重=:火炮最大仰角:
Flak 18=L/56=4.93米=5000公斤=8200公斤=85度
Flak 36=L/56=4.93米=5000公斤=8200公斤=85度
Flak 37=L/56=4.93米=5000公斤=8200公斤=85度
Flak 41=L/74=6.54米=7840公斤=11240公斤=90度
Flak 37/41=L/88=7.74米=5250公斤=8450 公斤=85度
型号=出膛初速度=炮弹重量=最大水平射程/最大垂直射高=射速
Flak 18=高爆弹（HE）- 820米/秒，穿甲弹（AP）- 795米/秒=高爆弹（HE）-9公斤，穿甲弹（AP）-9.5公斤=14815-14860米/8000-10600米=15-20发/分
Flak 36=高爆弹（HE）- 820米/秒，穿甲弹（AP）- 795米/秒=高爆弹（HE）-9公斤，穿甲弹（AP）-9.5公斤=14815-14860米/8000-10600米=15-20发/分
Flak 37=高爆弹（HE）- 820米/秒，穿甲弹（AP）- 795米/秒=高爆弹（HE）-9公斤，穿甲弹（AP）-9.5公斤=14815-14860米/8000-10600米=15-20发/分
Flak 41=高爆弹（HE）-1000米/秒，穿甲弹（AP）-980米/秒，次口径弹（Subcaliber ）-1125米/秒=高爆弹（HE）-9.4公斤，穿甲弹（AP）-10公斤，次口径弹（Subcaliber ）-7.5公斤=19735-20000米/10675-15000米=20-25发/分
Flak 37/41=高爆弹（HE）-1000米/秒，穿甲弹（AP）-980米/秒，次口径弹（Subcaliber ）-1125米/秒=高爆弹（HE）-9.4公斤，穿甲弹（AP）-10公斤，次口径弹（Subcaliber ）-7.5公斤=20000米/12350-14700米=15-20发/分
注意：Flak 37/41是由Flak 37升级到Flak 41型的，与直接生产的Flak 41有区别的。
型号=弹种=穿甲能力比较（装甲厚度（毫米）/距离（米）
Flak 18=普通Pzgr=98毫米/100米，78毫米/1500米
Flak 18= Pzgr 39=128毫米/100米，97毫米/1500米
Flak 18= Pzgr 40 = 185毫米/100米，123毫米/1500米
Flak 18= HL Gr 39=90毫米/3000米
Flak 36=普通Pzgr=98毫米/100米，78毫米/1500米
Flak 36= Pzgr 39=128毫米/100米，97毫米/1500米
Flak 36= Pzgr 40 = 185毫米/100米，123毫米/1500米
Flak 36= HL Gr 39=90毫米/3000米
Flak 37=普通Pzgr=98毫米/100米，78毫米/1500米
Flak 37= Pzgr 39=128毫米/100米，97毫米/1500米
Flak 37= Pzgr 40 = 185毫米/100米，123毫米/1500米
Flak 37= HL Gr 39=90毫米/3000米
Flak 41= AP=194毫米/100米，159毫米/1000米，127毫米/2000米
Flak 41=次口径弹（Subcaliber）=237毫米/100米，192毫米/1000米，152毫米/2000米
Flak 37/41= AP=194毫米/100米，159毫米/1000米，127毫米/2000米
Flak 37/41=次口径弹（Subcaliber）=237毫米/100米，192毫米/1000米，152毫米/2000米

stuca

88毫米Flak 36的两种发展型号：
88mm S 201
88mm Kwk 36
88毫米 S 201
88毫米 S 201是在 88毫米Flak 36的基础上发展起来，与Flak 36相比的主要改进是：更换了更加牢固的炮架，克虏伯工厂在生产了少量的S 201交付给德军后就终止了S 201的生产。
88mm Kwk 36
88毫米 Kwk 36坦克炮是在88毫米Flak 36高射炮的基础上发展起来的一种大威力的坦克炮。88毫米 Kwk 36坦克炮装备在德军1942年出现的虎式1型坦克上面，该坦克炮比德军4号坦克F2型的主炮75毫米 Kwk 42的威力强很多。具有讽刺意义的是稍后量产黑豹中型坦克装备的75毫米Kwk43L70坦克炮的威力超过了虎1的88毫米 Kwk 36L56坦克炮的威力。作为Kwk 36的发展和替代，装备在德军“虎王”坦克上面的88毫米 Kwk 43L71坦克炮，是一种具有相当强大威力的坦克炮。虎1坦克炮威力不如黑豹坦克炮的尴尬才终结。
88毫米 Kwk 36坦克炮装备的德军的装甲车辆型号：
Panzerbefehlswagen Tiger I
Tiger I
Tiger (Porsche)

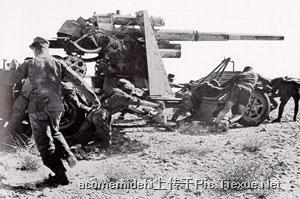

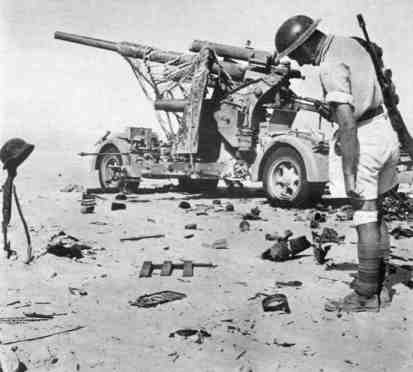

1942年夏天北非，英军击败隆美尔的非洲军团后，战场上被德军遗弃的88毫米Flak 36高射炮。

stuca

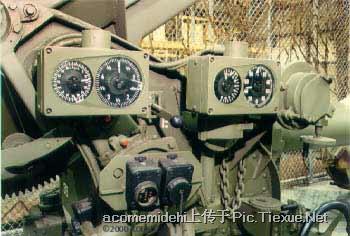

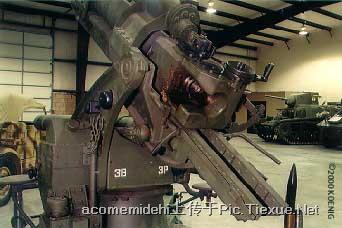

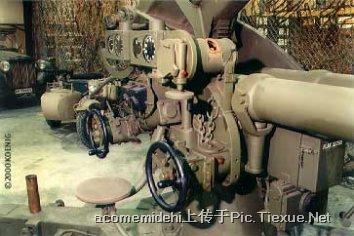

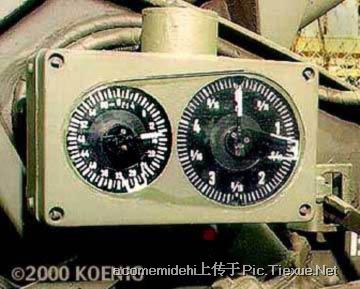

88毫米Flak 36瞄准仪表刻度特写，美国阿伯丁武器博物馆，拍摄者：Mike Koenig

stuca

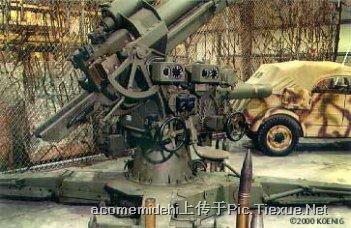

88毫米Flak 36高射炮

88毫米Flak 36瞄准仪表大写，美国阿伯丁武器博物馆，拍摄者：Mike Koenig.
88毫米Flak 36性能参数：
口径: 88 毫米
炮弹重: 9.07 公斤
出膛初速度: 820 米/秒
最大射高: 8 001米
说明：
88毫米Flak 36高射炮是在88毫米Flak 18高射炮的基础上发展起来的一种型号，与Flak 18的性能相差不大，主要改进是提高了火炮发射时的稳定性和简化生产工艺使的Flak 36更加容易大规模生产。
