105毫米le. FH 18/39 榴弹炮
性能参数：
口径: 105 毫米
总产量: 100 门（近似等于）
出膛初速度: 540 米/秒
最大射程: 12 325 米
说明：
105毫米le. FH 18/39 榴弹炮是德国105毫米le. FH 18 榴弹炮的出口版，二战爆发前曾经出口荷兰。二战爆发后，1940年5月，德军入侵荷兰中缴获了荷兰的大概80多门le. FH 18榴弹炮，后面德军将俘获的荷兰的le. FH 18进行战术改装，其主要改进是火炮的炮架采用105毫米 le.FH 18L28M的炮架，然后德军将le. FH 18荷兰版的改进型号称为：105毫米le. FH 18/39 榴弹炮。照片找不到！~

stuca

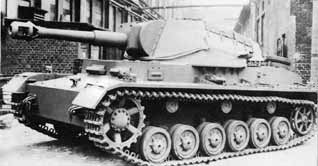

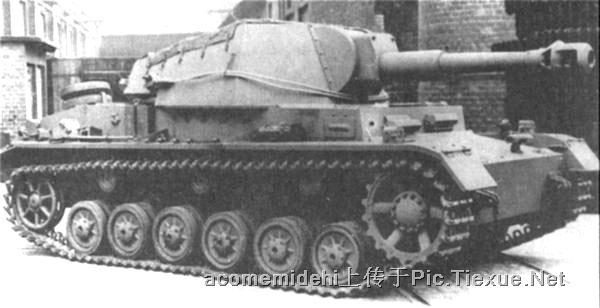

德国工厂里刚刚完工的Panzer IV/105，它装备的是105毫米 le.FH 18L28M榴弹炮

stuca

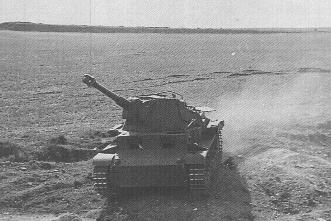

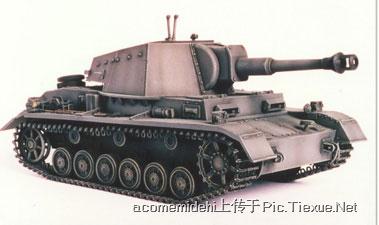

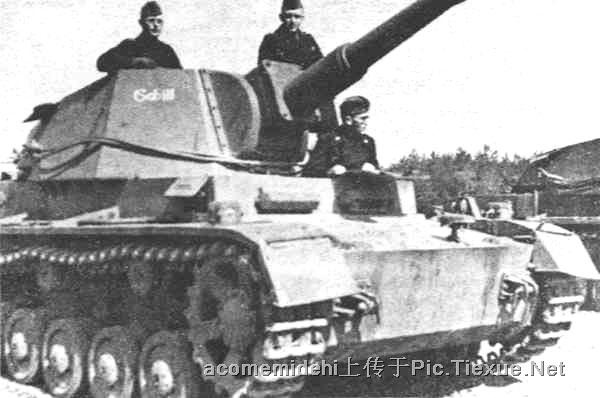

Panzer IV/105彩色照片，它装备的是105毫米 le.FH 18L28M榴弹炮

stuca

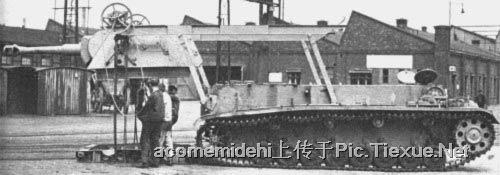

Panzer IV/105装备105毫米 le.FH 18L28M榴弹炮，该车是4号坦克底盘改装的自行火炮，工厂中，工人正用手推车安装装有105毫米 le.FH 18L28M榴弹炮的炮瘩。一边履带上有2个转向轮，8个负重轮。

stuca

105毫米 le. FH 18 M榴弹炮装备的德军自行火炮型号：
Wespe “黄蜂”自行榴弹炮
Heuschrecke X 自行榴弹炮
Panzer IV/105  自行榴弹炮

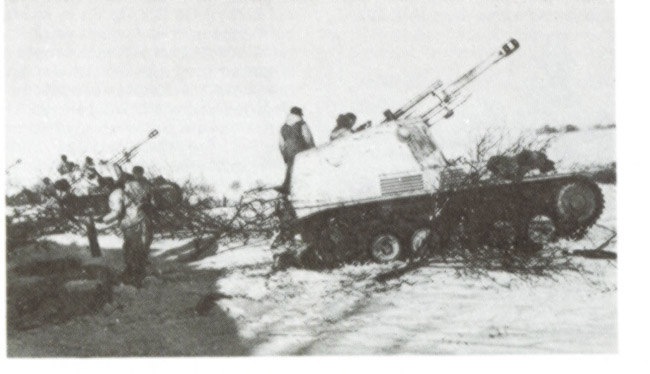

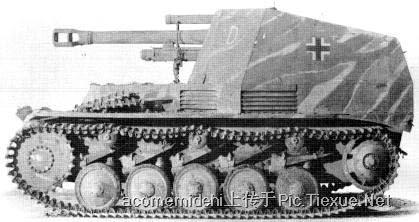

德军“黄蜂”自行榴弹炮，装备的是105毫米 le. FH 18 M榴弹炮

stuca

105毫米 le. FH 18 M 榴弹炮装备的炮弹型号与性能：
一、直瞄弹道特性的穿甲弹弹种：
1、Pz.Gr. ( Armor Piercing )穿甲弹
炮弹重：14公斤
出膛初速度：470米/秒
穿甲性能（厚度/距离）：63毫米装甲/100米=59毫米/500米=54毫米/1000米=50毫米/1500米=46毫米/2000米
2、Gr.39 Hl / A ( High Explosive Anti-Tank ) 反坦克高爆弹39A
炮弹重：12.3公斤
出膛初速度：495米/秒
穿甲性能（厚度/距离）：80毫米装甲/100米=59毫米/500米=54毫米/1000米=50毫米/1500米=0/2000米
3、Gr.39 Hl / B ( High Explosive Anti-Tank ) 反坦克高爆弹 39B
炮弹重：12.1公斤
出膛初速度：495米/秒
穿甲性能（厚度/距离）：90毫米装甲/100米=59毫米/500米=54毫米/1000米=50毫米/1500米=0/2000米
4、Gr.39 Hl / C ( High Explosive Anti-Tank ) 反坦克高爆弹 39C
炮弹重：12.35公斤
出膛初速度：495米/秒
穿甲性能（厚度/距离）：100毫米装甲/100米=59毫米/500米=54毫米/1000米=50毫米/1500米=0/2000米
二、曲射弹道高爆弹种和特种弹
1、FH.Gr. ( High Explosive ) 高爆弹
最大射程：9150米
出膛初速度：460米/秒
脱壳炮弹重：15.81公斤
炮弹发射药重：1.42公斤
炸药类型：TNT或阿马图炸药
2、FH.Gr.38 Stg ( Steel Cased High Explosive ) 钢珠高爆弹
最大射程：10200米
出膛初速度：470米/秒
脱壳炮弹重：15.55公斤
炮弹发射药重：1.40公斤
炸药类型：阿马图炸药
3、FH.Gr.38 ( High Explosive ) 高爆弹
最大射程：10675米
出膛初速度：470米/秒
脱壳炮弹重：15.81公斤
炮弹发射药重：1.38公斤
炸药类型：TNT
4、FH.Gr.40 (Long Range High Explosive High Explosive ) 远程高爆弹
最大射程：12325米
出膛初速度：510米/秒
脱壳炮弹重：14.81公斤
炮弹发射药重：1.67公斤
炸药类型：阿马图炸药
5、FH.Sprgr.Br. ( Incendiary ) 燃烧弹
最大射程：10700米
出膛初速度：470米/秒
脱壳炮弹重：15.25公斤
炮弹发射药重：2.10公斤
炸药类型：阿马图炸药和蜡胶炸药
6、FH.Gr.Nb ( Smoke ) 烟雾弹
最大射程：10600米
出膛初速度：460米/秒
脱壳炮弹重：14公斤
炮弹发射药重：1.87公斤
炸药类型：发烟药剂
说明：
105毫米 le. FH 18 M 榴弹炮与105毫米 le. FH 18 榴弹炮相比较，主要改进是增加了炮口制退器，比le. FH 18提高了1/4的发射动能和膛压，但是重量仅仅稍微增加一点，算得上是一种改进成功的型号。

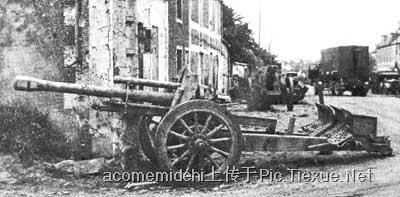

1944年6-7月，法国诺曼底，被德军丢弃的105毫米 le. FH 18 M 榴弹炮

stuca

105毫米 le. FH 18 M 榴弹炮
性能参数：
口径: 105毫米 L/31
长: 2.941 米
宽：1.98米
高：1.88米
战斗全重：1985公斤
总产量：10245门
服役时间：1943年3月
火炮俯仰角：-5度—+42度
火炮射界：左右正负56度
最大射速: 7 发/分（近似等于）
出膛初速度: 540 米/秒
最大射程: 12 325米
人员编制：8人
生产公司：Rheinmetall-Borsig AG公司（莱茵波尔西格公司）

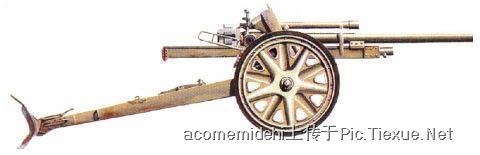

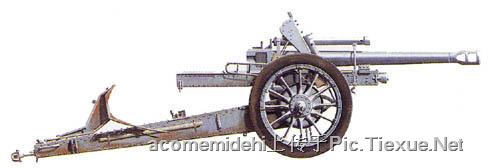

德国105毫米 le. FH 18 M 榴弹炮侧面图

stuca

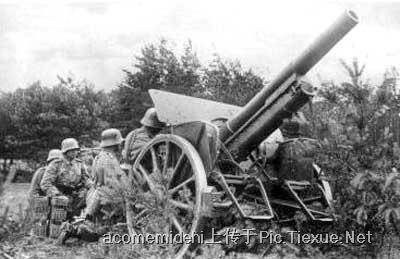

1940年5-6月，法兰西会战中，德军A集团军群下属的105毫米 le. FH 18 榴弹炮炮兵群正在快速通过法国色当附近的塞纳河，当时德军A集团军群与B集团军群正在合力实施著名的‘曼斯坦因’计划。

stuca

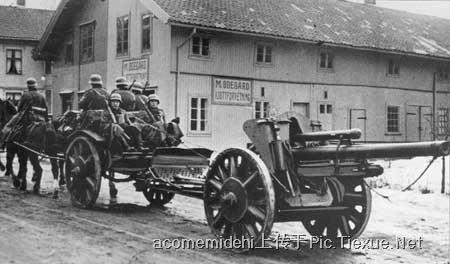

1942年5-6月，德军南方集团军下属炮兵部队装备的105毫米 le. FH 18 榴弹炮，当时德军正在实施代号“蓝色方案”的作战行动，对高加索和斯大林格勒外围发起突击。

stuca

国外模型网站上1：35的二战德国非洲军装备的105毫米 le. FH 18 榴弹炮的宣传画。
105毫米 le. FH 18 榴弹炮装备的炮弹型号与性能：
一、直瞄弹道特性的穿甲弹弹种：
1、Pz.Gr. ( Armor Piercing )穿甲弹
炮弹重：14公斤
出膛初速度：470米/秒
穿甲性能（厚度/距离）：63毫米装甲/100米=59毫米/500米=54毫米/1000米=50毫米/1500米=46毫米/2000米
2、Gr.39 Hl / A ( High Explosive Anti-Tank ) 反坦克高爆弹39A
炮弹重：12.3公斤
出膛初速度：495米/秒
穿甲性能（厚度/距离）：80毫米装甲/100米=59毫米/500米=54毫米/1000米=50毫米/1500米=0/2000米
3、Gr.39 Hl / B ( High Explosive Anti-Tank ) 反坦克高爆弹 39B
炮弹重：12.1公斤
出膛初速度：495米/秒
穿甲性能（厚度/距离）：90毫米装甲/100米=59毫米/500米=54毫米/1000米=50毫米/1500米=0/2000米
4、Gr.39 Hl / C ( High Explosive Anti-Tank ) 反坦克高爆弹 39C
炮弹重：12.35公斤
出膛初速度：495米/秒
穿甲性能（厚度/距离）：100毫米装甲/100米=59毫米/500米=54毫米/1000米=50毫米/1500米=0/2000米
二、曲射弹道高爆弹种和特种弹
1、FH.Gr. ( High Explosive ) 高爆弹
最大射程：9150米
出膛初速度：460米/秒
脱壳炮弹重：15.81公斤
炮弹发射药重：1.42公斤
炸药类型：TNT或阿马图炸药
2、FH.Gr.38 Stg ( Steel Cased High Explosive ) 钢珠高爆弹
最大射程：10200米
出膛初速度：470米/秒
脱壳炮弹重：15.55公斤
炮弹发射药重：1.40公斤
炸药类型：阿马图炸药
3、FH.Gr.38 ( High Explosive ) 高爆弹
最大射程：10675米
出膛初速度：470米/秒
脱壳炮弹重：15.81公斤
炮弹发射药重：1.38公斤
炸药类型：TNT
4、FH.Sprgr.Br. ( Incendiary ) 燃烧弹
最大射程：10700米
出膛初速度：470米/秒
脱壳炮弹重：15.25公斤
炮弹发射药重：2.10公斤
炸药类型：阿马图炸药和蜡胶炸药
5、FH.Gr.Nb ( Smoke ) 烟雾弹
最大射程：10600米
出膛初速度：460米/秒
脱壳炮弹重：14公斤
炮弹发射药重：1.87公斤
炸药类型：发烟药剂
说明：
105毫米 le. FH 18 榴弹炮是105毫米 le. FH 16 的替代者，该系列火炮是德军二战火炮中最重要的一种火炮。105毫米 le. FH 18 榴弹炮在1929年正式生产并进入德军中服役，并作为德国国防军的标准制式火炮伴随德军走完二战的全过程，直到1945年二战结束。105毫米 le. FH 18 榴弹炮性能优秀，其曲射弹道不断可以进行远距离曲射压制射击，而且还能灵活调整火炮弹道，在近距离具有反坦克炮的直射弹道特性，能进行有效的直瞄射击，深受德军官兵的喜爱。1939年9月，二战爆发时，已经有2500门105毫米 le. FH 18 榴弹炮在德军中服役，后面的1940年—1945年间，德国总共生产了20000门105毫米 le. FH 18 榴弹炮。105毫米 le. FH 18 榴弹炮有许多变型和改进型号，也有出口国外，中国抗日战争期间，国民党政府曾经引进过这种火炮，这种炮杀日本鬼子还是不错滴！

stuca

105毫米 le. FH 18 榴弹炮
性能参数：
口径: 105 毫米 L/28
炮架长: 6.10米
战斗全重：1525公斤
长: 2.94 米
宽: 1.98 米
高: 1.88 米
火炮俯仰角：-10度—+40度
火炮射界：左右正负57度
炮弹重: 14.97公斤
最大射速: 7 发/分（近似等于）
出膛初速度: 469 米/秒
最大射程: 10 671 米
人员编制：8人
生产公司：Rheinmetall-Borsig AG公司（莱茵波尔西格公司）

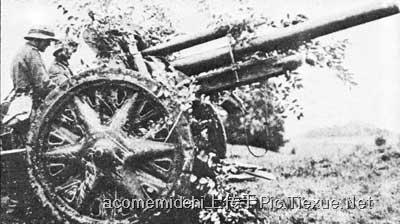

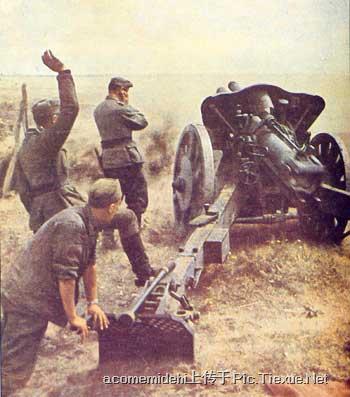

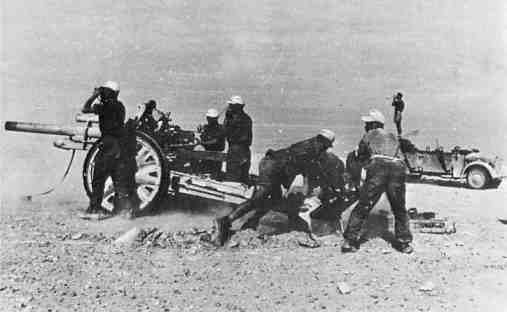

1942年6月，北非托卜鲁克攻防战中，隆美尔装甲军团下属机动炮兵战斗群，装备的105毫米 le. FH 18 榴弹炮，远处为德军指挥官站在奔驰轿车上用望远镜观察射击效果。

stuca

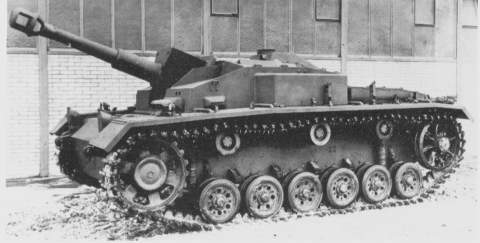

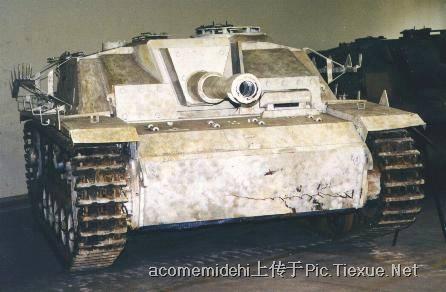

“四二式”突击炮的后期型号，1944年型，无炮口制退器，顶部为铸造装甲，安装遥控机枪，他们装备的是105毫米StuH 42/2 榴弹炮，而105毫米StuH 42/2 榴弹炮则是由一战的105毫米 le. FH 16 榴弹炮改进而来的。
注意：
“四二式”突击炮，是以3号坦克底盘改装的自行火炮，装备105毫米口径的榴弹炮，德军编号：StuH42 105毫米L/28 (Sf)，特种车辆编号：SdKfz142/2。105毫米突击炮，3种车型：1942年型，有炮口制退器，无指挥塔；1943年型，有炮口制退器，有指挥塔；1944年型，无炮口制退器，顶部为铸造装甲，安装遥控机枪，部分型号有装甲裙板，后期型号换装了L/30的长身管火炮。

stuca

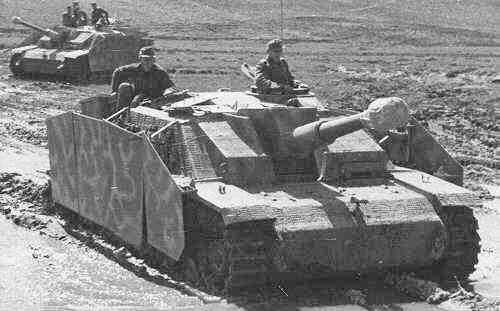

1943年春夏之交，库尔斯克坦克大会战的前奏————哈尔科夫反击战中，在泥泞的俄罗斯大地上向苏军阵地推进的德军“四二式”突击炮群，这是“四二式突击炮”的中期型号，1943年型，有炮口制退器，有指挥塔。他们装备的是105毫米StuH 42/2 榴弹炮，而105毫米StuH 42/2 榴弹炮则是由一战的105毫米 le. FH 16 榴弹炮改进而来的。
