补充一个关于德语FLAK的说明：
FLAK - Its origin is the German phrase for antiaircraft defense cannon - FLiegerAbwehr Kanone.
FLAK来自德语对防空炮的称呼
FlaK-Fliegerabwehrkanone (German) AA artillery； also sometimes given as Flugabwehrkanone or Flugzeugabwehrkanone
FlaK-高射炮兵/防空炮兵，德语里面有时候也使用这两个单词：Flugabwehrkanone 和 Flugzeugabwehrkanone。

stuca

说明：

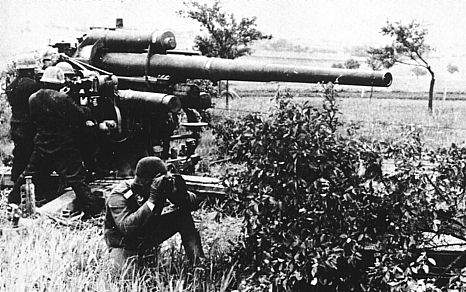

88毫米Flak 18是德国88毫米高射炮的最早的一种型号。88毫米Flak 18研制开始于1931年，当时为了逃避凡尔塞条约的约束和限制，德国克虏伯公司的火炮专家和工程师转移到瑞典的博福斯公司进行88毫米高射炮的研究，后来又转回到德国西部城市埃森继续研制工作。克虏伯公司的火炮专家和工程师研制的这种88毫米高射炮，性能优秀、性能稳定、易于大规模生产。88毫米Flak 18高射炮于1933年进入德军，开始服役。88毫米Flak 18高射炮第一次参加实战是在西班牙内战时开始的。
88毫米Flak 18高射炮，在二战爆发前又发展了两种改进型号：88毫米Flak 36和88毫米Flak 37，而88毫米Flak 18继续在德军中服役到1945年。88毫米Flak 18是德意志第三帝国防空系统中的主要的组成部分。在西班牙内战的实战检验发现：88毫米Flak 18高射炮的瞄准装置、炮弹、弹道具有额外优秀的反坦克能力。1940年法兰西会战时，德军部队就使用88毫米高射炮进行反坦克作战。1941年，隆美尔指挥的北非装甲军在作战时大量使用88毫米高射炮进行反坦克作战，88毫米高射炮杰出的反坦克能力使得北非德军摧毁了英、美盟军的大量装甲车辆，德军在北非的作战使得德军的88毫米高射炮在世界范围内名声大噪、威名远扬、家喻户晓。
德国88毫米高射炮，被世界公认为：二战最优秀的高射炮之一。

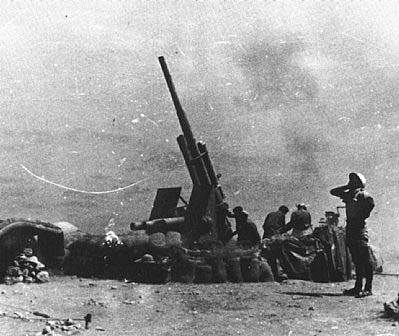

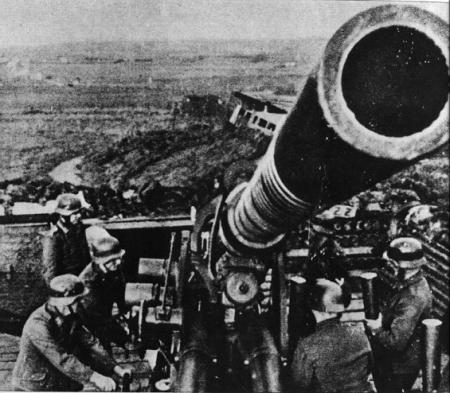

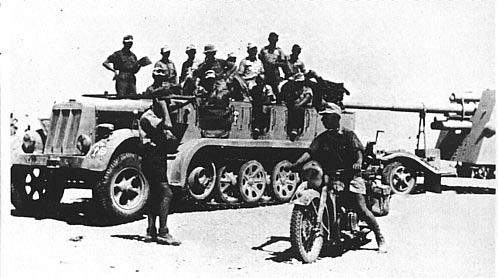

“打！”在非洲，８８毫米高射炮是反坦克的尖兵，象这种打飞机的镜头反而很少见。

stuca

性能参数：
口径: 88 毫米
炮架长: 8.25 米
长: 4.90 米
宽: 2.30 米
高: 2.36 米
人员编制: 6 人
炮弹重: 9.07 kg
出膛初速度: 820 米/秒
最大射程: 14 860 米
最大射高: 10 600米

stuca

88毫米Flak 18高射炮：

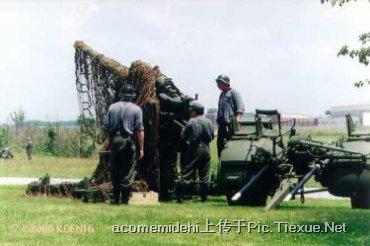

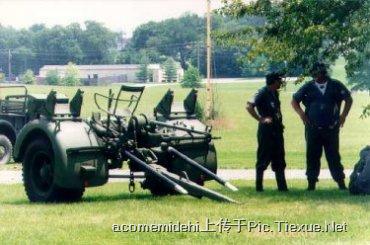

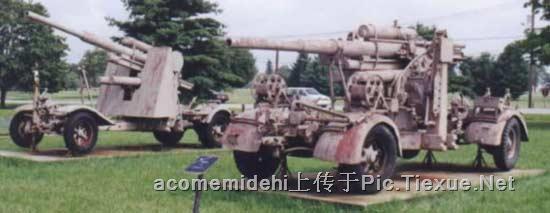

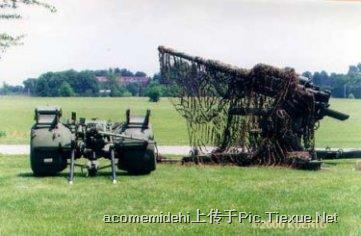

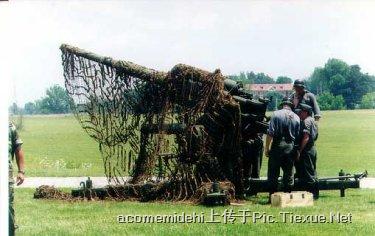

88毫米Flak 18高射炮在美国的阿伯丁武器博物馆的彩色照片

stuca

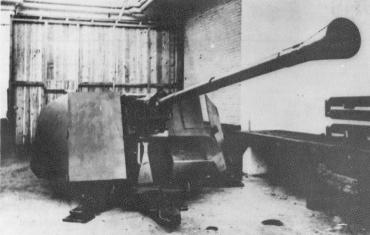

55毫米/77 (2.17") Gerät 58 ：

性能参数：
口径：55毫米/77 (2.165") Gerät 58
炮重：650公斤
长：6米
炮架长：4.22米
炮管长：3.75米
射速：120—150发/分
炮弹全重（含发射药）：5.3公斤
AA弹发射药重：2公斤
出膛初速度：1020米/秒
火炮仰角45度最大射程：4000米
AA弹火炮仰角80度有效射高：2500米
火炮俯仰角度：-10度—+90度
火炮旋转角度：360度

stuca

50 毫米 Flak 41：
性能参数：
口径: 50 毫米
炮重: 1360.8 公斤
炮架长: 8.55 米
长: 4.60 米
宽: 2.36 米
高: 2.16 米
发射药重: 2.27 公斤
产量: 50 门
射速: 130 发/分
出膛初速度: 840 米/秒
火炮仰角45度射程: 不详
最大射高: 9 400 米

说明：
这是德军二战期间发展的一种不成熟的高射炮，研制没有完成就匆忙运往前线作战，结果可想而知，在1941年德军终止了该型号的发展与生产，因为前线德军不需要这种不成熟的武器。

stuca

50 毫米 Flak 214：
说明：该型号的高射炮主要是德军将50毫米 Pak 38 反坦克炮改装成高射炮的应急产物。照片没找到，性能参数找不到，但是可以对照下面给出原型炮——50毫米 Pak 38 反坦克炮的性能参数和照片：

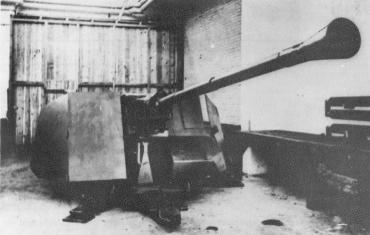

50毫米 Pak 38 的性能参数：
口径: 50 毫米 L/60
炮架长: 4.75 米
长: 2.97 米
宽: 1.83 米
高: 1.11 米
发射药重: 2.04 kg
射速: 13 发/分
出膛初速度: 835 米/秒
射程: 2 742 米。

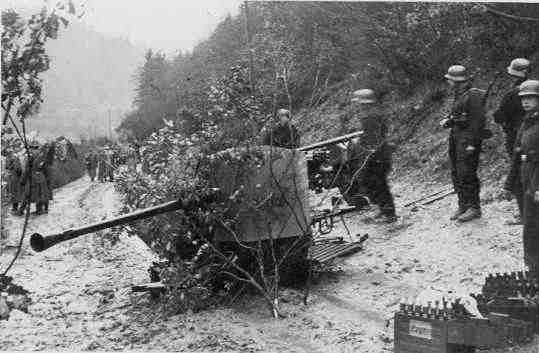

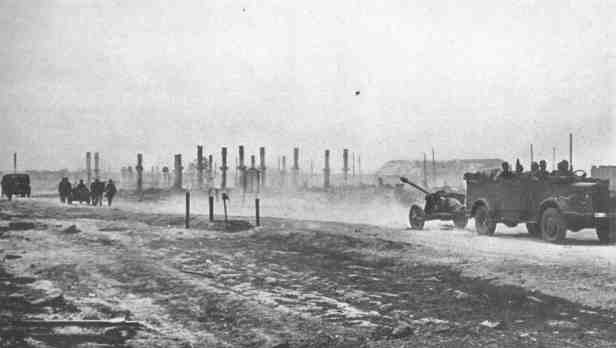

斯大林格勒战役中的德军50毫米 Pak 38 反坦克炮（50 mm antitank gun taking up position in Stalingrad）

stuca

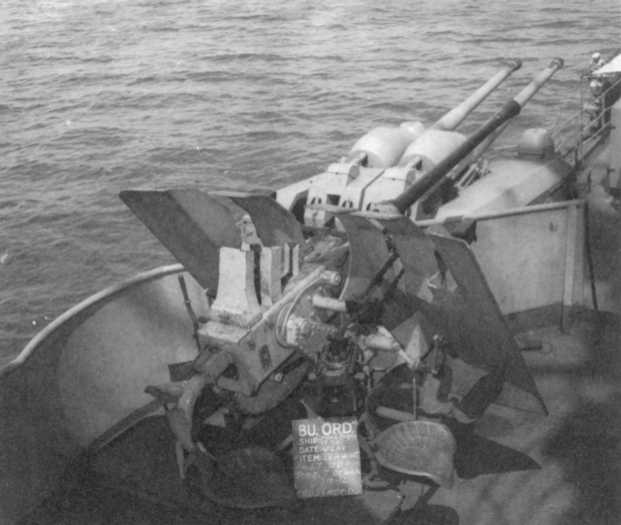

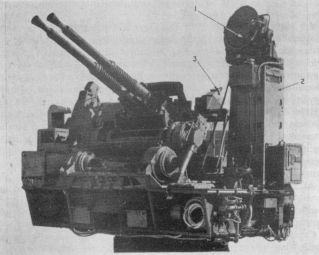

40毫米 博福斯式高射炮的英国型号：British twin 40 mm STAAG Mounting (minus shield)

stuca

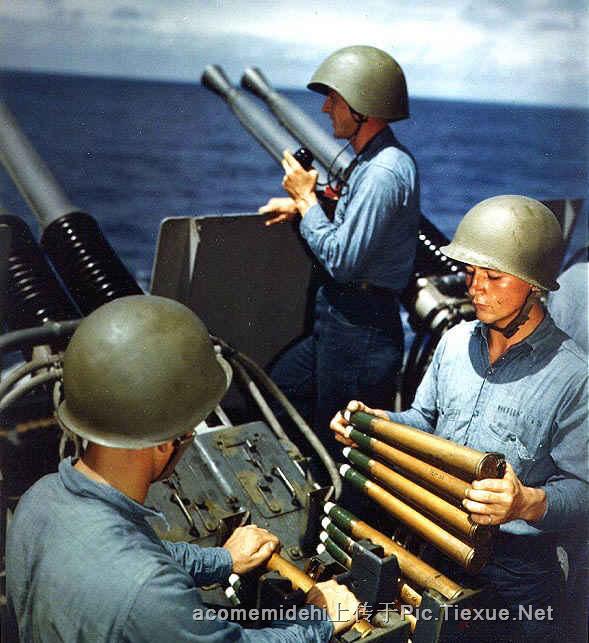

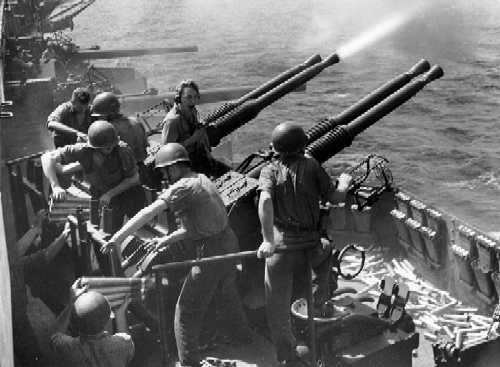

1945年美国战列巡洋舰（大型防空巡洋舰）阿拉斯加号（ USS Alaska CB-1 ）上面的四联装40毫米博福斯式高射炮

stuca

40毫米 博福斯式高射炮 model 28（也叫40mm/56 (1.57") Flak 28 )：
性能参数：
口径: 40 毫米
重量: 1730.0 公斤
炮架长: 6.27 米
长: 2.40 米
宽: 1.80 米
高: 2 米
射速: 120 发/分
出膛初速度: 900 米/秒
火炮仰角45度时最大射程: 9 600 米
射高: 7000meters

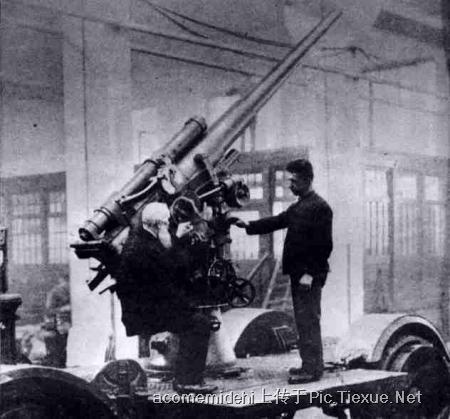

German 4 0mm/56 Flak 28 ,下面的是德国的舰炮105mm 65 SK C/33
说明：40毫米博福斯式高射炮在德国的型号。虽然博福斯式高射炮广泛应用于盟军阵营，但是德国也有一些。该炮主要是弥补德国37毫米高炮与88毫米、105毫米高炮之间的空挡。射程比37毫米高炮提高一半，重量增加、射高增加。
同级别的博福斯40毫米高炮在各国都有发展：
瑞典是：Bofors 40 mm/60 (1.57") Model 1936
美国：40 mm/56 (1.57") Mark 1 and Mark 2
英国：40 mm/56.3 (1.57") QF Mark IV, NI, NI/I, IX and X
日本：4 0mm/60 (1.57") Type 5

stuca

37毫米 Flak 43 Zwilling 高射炮：
性能参数：
口径: 37 mm L/89
长: 3.30 meters
射速: 300 发/分
出膛速度: 820 米/秒
射程: 6 500 米
射高: 4 800 米
说明：
照片无，该炮是 37mm Flak 43的双联装的发展型号，重量增加一倍，机动性有所下降。（Coupling of two 37mm Flak 43 to double the firepower while sparing one servant. The price to pay was a double weight, which impaired the mobility of the weapon。）

stuca

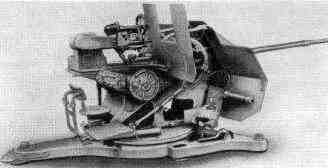

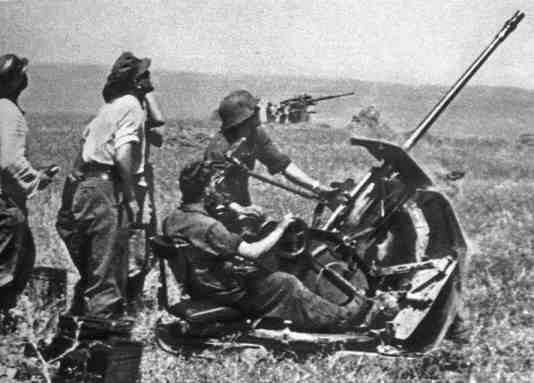

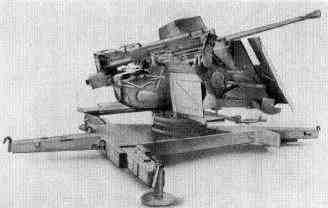

37毫米 Flak 36高射炮：
性能参数：
口径: 37 毫米
炮架长: 5.57 米
长: 3.60 米
宽: 2.40 米
高: 2.1 米
射速: 120 发/分
射程: 6 500 米
射高: 4 800 米

说明：
该炮是1939年生产并服役，火炮射速比37毫米 Flak 18 提高了一倍，重量比 Flak 18减轻、机动性强，结构紧凑，是德军发展的一种不错的高炮火力平台。

stuca

37毫米 Flak: global 高射炮系列有下面4种型号：
37毫米 Flak 18
37毫米 Flak 36
37毫米 Flak 43
37毫米 Flak 43 Zwilling

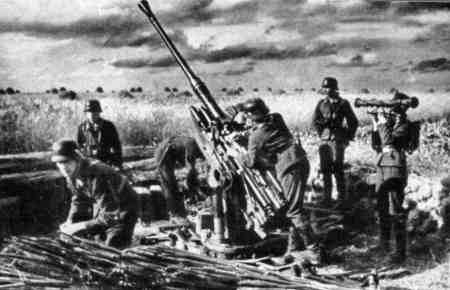

37毫米 Flak 18 高射炮：
性能参数：
口径: 37 毫米 L/98
炮架长: 7.15 米
长: 3.63 米
宽: 2.10 米
高: 2.2 米
射速: 80 发/分
出膛速度: 820 米/秒
射程: 6 500 米
射高: 4 800 米

说明：
该炮是德军二战期间装备的第一种37毫米防空炮，该炮投产时已经变的落后了，低射速和有限的机动性，使得该炮一投产就被迅速的取代掉。二战刚爆发时，1939年，后面发展的型号37毫米 Flak 36高射炮取代了37毫米 Flak 18 。

stuca

30毫米 Flak 103/38 ';Jaboschreck'; 高射炮：
性能参数：
口径: 30 毫米 L/45
重量: 145.0 公斤
长: 1.35 米
出膛速度: 860 米/秒
射高: 2 600 米

说明：
象前面的20毫米 MG 151/20 Drilling 高射炮一样，该炮也是德军二战时将 30毫米 MK 103飞机的机关炮改装成高射炮的产物，该炮的炮架使用 20毫米FlaK 38 高射炮的炮架。该炮改装的目的主要是对付盟军和苏军的战斗轰炸机。1945年1月生产服役，没能达到最大产量。
30毫米 MK 303 高射炮
性能：
口径: 30 毫米 L/67
长: 2.00 米
出膛速度: 1 080 米/秒
说明：照片无，该炮也是德军二战期间将战斗机的机关炮 30毫米 MK 103  改装成高射炮的产物，服役时间：1944年10月。

stuca

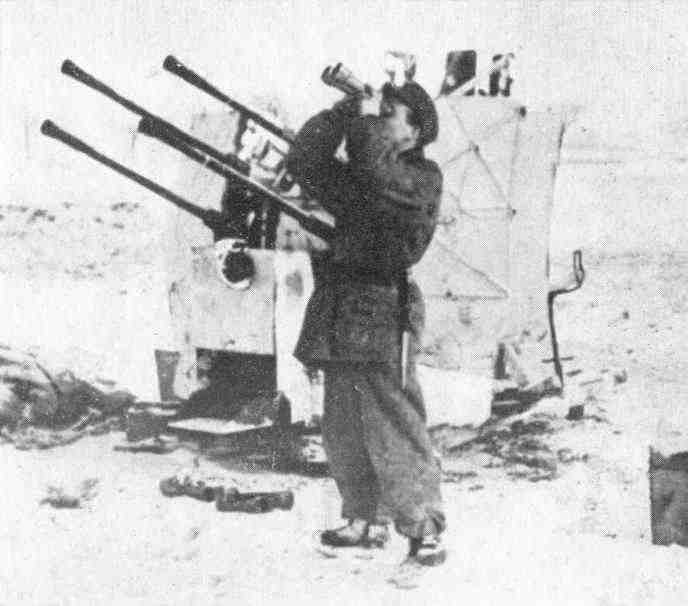

20毫米 MG 151/20 Drilling 高射炮：


说明：
这是德军二战期间装备的一种高射炮，20毫米 MG 151/20 Drilling 高射炮是纳粹在二战期间将飞机的机炮改装成高射炮的产物。二战期间，总共有15000多门20毫米 MG 151/20飞机机关炮被改装成20毫米 MG 151/20 Drilling 高射炮，改装任务主要是德国著名的战斗机制造公司梅塞施米特公司来完成。该型高射炮大量装备德军的半履带装甲车辆：Sd. Kfz. 251/21。

stuca

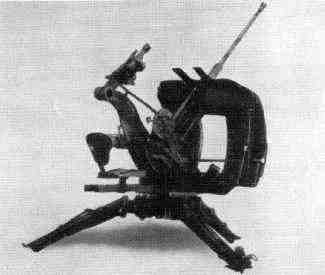

20毫米 Gebirgsflak 38 高射炮：

说明：主要装备德军的山地部队的连级单位，用于山地部队的防空作战。口径还是20 mm L/112.5，性能基本和Flak 38 相同。有1个三角支架，比20毫米 Flak 38 的重量减轻了不少，其良好的性能质量深受德军山地部队的好评。

stuca

20毫米 Flak 38 高射炮性能参数：
口径: 20 毫米 L/112.5 （112.5为倍径）
炮架长: 4.00 米
长: 2.25 米
宽: 1.80米
高: 1.7 米
射速: 220 发/分
出膛速度: 900米/秒
射程: 4 800 米
射高: 2 200 米

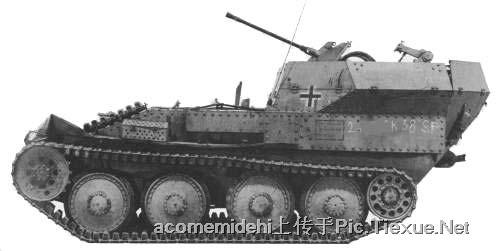

装备了20毫米 Flak 38 高射炮的德军Flakpanzer 38 (t) "Gepard"自行高炮

stuca

20毫米 Flak 36 高射炮性能参数：
口径: 20毫米
炮架长: 4.30 米
长: 2.25 米
宽: 2.40 米
高: 2.2 米
射速: 800 发/分
出糖速度: 900 米/秒
射程: 4 800 米
射高: 2 200米

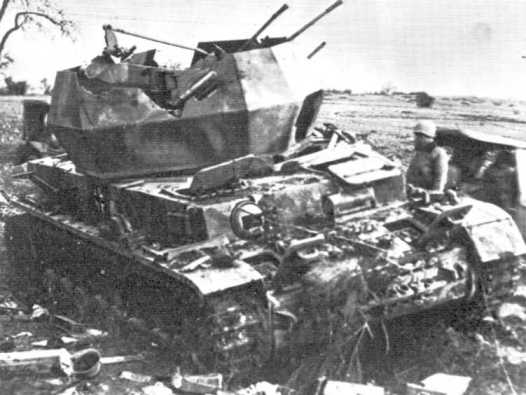

装备20毫米 Flak 36 高射炮的德军Wirbelwind自行高炮

stuca

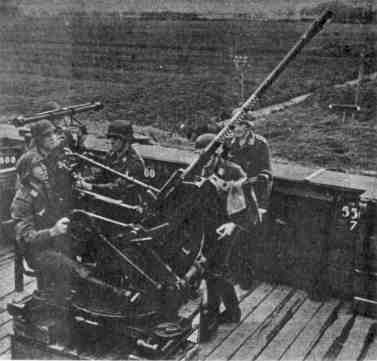

20毫米 Flak 30 高射炮性能参数：
口径: 20 毫米
炮架长: 4米
长: 2.30 米
宽: 1.80 米
高: 1.6 米
射速: 120发/秒
出膛速度: 900 米/秒
射程: 4 800 米
射高: 2 200 米
说明：最初的20毫米 Flak 28，进一步发展了海军的自动高射炮20毫米 C/30 L。20毫米 C/30 L便于修理与维护，进入海军服役是在1934年。20毫米 Flak 30则是二战爆发德军的主要防空炮，是二战前德军防空部队的标准配置火炮。尽管20毫米 Flak 30后来被深灰色的20毫米 Flak 38所取代，主要缺点是火力不足。
