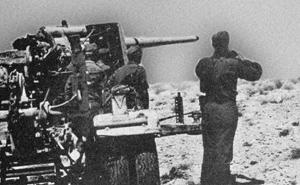

88毫米Flak 36高射炮

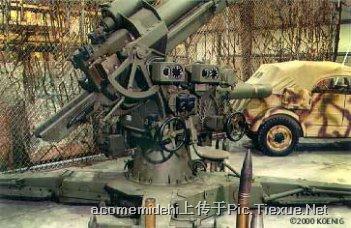

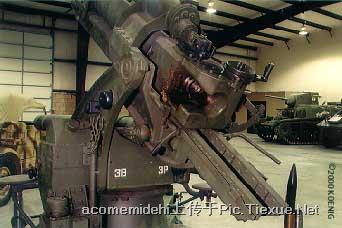

88毫米Flak 36瞄准仪表大写，美国阿伯丁武器博物馆，拍摄者：Mike Koenig.
88毫米Flak 36性能参数：
口径: 88 毫米
炮弹重: 9.07 公斤
出膛初速度: 820 米/秒
最大射高: 8 001米
说明：
88毫米Flak 36高射炮是在88毫米Flak 18高射炮的基础上发展起来的一种型号，与Flak 18的性能相差不大，主要改进是提高了火炮发射时的稳定性和简化生产工艺使的Flak 36更加容易大规模生产。

stuca

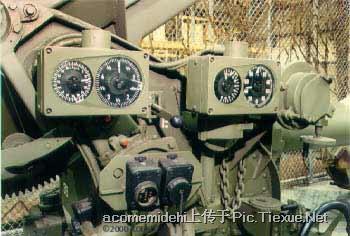

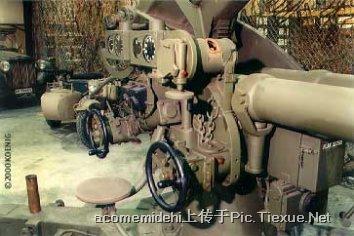

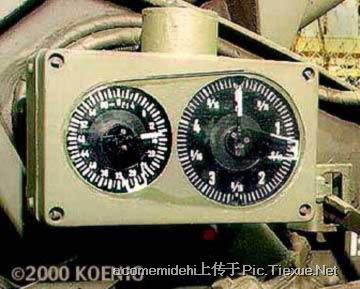

88毫米Flak 36瞄准仪表刻度特写，美国阿伯丁武器博物馆，拍摄者：Mike Koenig

stuca

88毫米Flak 36的两种发展型号：
88mm S 201
88mm Kwk 36
88毫米 S 201
88毫米 S 201是在 88毫米Flak 36的基础上发展起来，与Flak 36相比的主要改进是：更换了更加牢固的炮架，克虏伯工厂在生产了少量的S 201交付给德军后就终止了S 201的生产。
88mm Kwk 36
88毫米 Kwk 36坦克炮是在88毫米Flak 36高射炮的基础上发展起来的一种大威力的坦克炮。88毫米 Kwk 36坦克炮装备在德军1942年出现的虎式1型坦克上面，该坦克炮比德军4号坦克F2型的主炮75毫米 Kwk 42的威力强很多。具有讽刺意义的是稍后量产黑豹中型坦克装备的75毫米Kwk43L70坦克炮的威力超过了虎1的88毫米 Kwk 36L56坦克炮的威力。作为Kwk 36的发展和替代，装备在德军“虎王”坦克上面的88毫米 Kwk 43L71坦克炮，是一种具有相当强大威力的坦克炮。虎1坦克炮威力不如黑豹坦克炮的尴尬才终结。
88毫米 Kwk 36坦克炮装备的德军的装甲车辆型号：
Panzerbefehlswagen Tiger I
Tiger I
Tiger (Porsche)

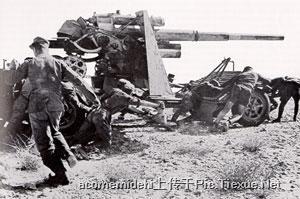

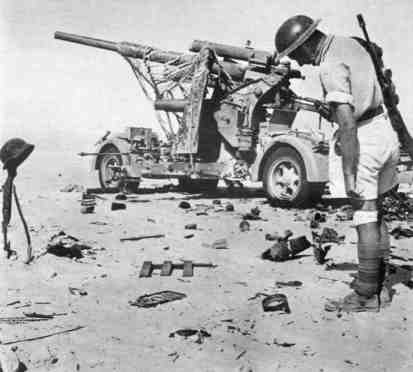

1942年夏天北非，英军击败隆美尔的非洲军团后，战场上被德军遗弃的88毫米Flak 36高射炮。

stuca

88毫米高射炮系列型号参数：
型号=倍径=炮管长度=战斗全重=运输全重=:火炮最大仰角:
Flak 18=L/56=4.93米=5000公斤=8200公斤=85度
Flak 36=L/56=4.93米=5000公斤=8200公斤=85度
Flak 37=L/56=4.93米=5000公斤=8200公斤=85度
Flak 41=L/74=6.54米=7840公斤=11240公斤=90度
Flak 37/41=L/88=7.74米=5250公斤=8450 公斤=85度
型号=出膛初速度=炮弹重量=最大水平射程/最大垂直射高=射速
Flak 18=高爆弹（HE）- 820米/秒，穿甲弹（AP）- 795米/秒=高爆弹（HE）-9公斤，穿甲弹（AP）-9.5公斤=14815-14860米/8000-10600米=15-20发/分
Flak 36=高爆弹（HE）- 820米/秒，穿甲弹（AP）- 795米/秒=高爆弹（HE）-9公斤，穿甲弹（AP）-9.5公斤=14815-14860米/8000-10600米=15-20发/分
Flak 37=高爆弹（HE）- 820米/秒，穿甲弹（AP）- 795米/秒=高爆弹（HE）-9公斤，穿甲弹（AP）-9.5公斤=14815-14860米/8000-10600米=15-20发/分
Flak 41=高爆弹（HE）-1000米/秒，穿甲弹（AP）-980米/秒，次口径弹（Subcaliber ）-1125米/秒=高爆弹（HE）-9.4公斤，穿甲弹（AP）-10公斤，次口径弹（Subcaliber ）-7.5公斤=19735-20000米/10675-15000米=20-25发/分
Flak 37/41=高爆弹（HE）-1000米/秒，穿甲弹（AP）-980米/秒，次口径弹（Subcaliber ）-1125米/秒=高爆弹（HE）-9.4公斤，穿甲弹（AP）-10公斤，次口径弹（Subcaliber ）-7.5公斤=20000米/12350-14700米=15-20发/分
注意：Flak 37/41是由Flak 37升级到Flak 41型的，与直接生产的Flak 41有区别的。
型号=弹种=穿甲能力比较（装甲厚度（毫米）/距离（米）
Flak 18=普通Pzgr=98毫米/100米，78毫米/1500米
Flak 18= Pzgr 39=128毫米/100米，97毫米/1500米
Flak 18= Pzgr 40 = 185毫米/100米，123毫米/1500米
Flak 18= HL Gr 39=90毫米/3000米
Flak 36=普通Pzgr=98毫米/100米，78毫米/1500米
Flak 36= Pzgr 39=128毫米/100米，97毫米/1500米
Flak 36= Pzgr 40 = 185毫米/100米，123毫米/1500米
Flak 36= HL Gr 39=90毫米/3000米
Flak 37=普通Pzgr=98毫米/100米，78毫米/1500米
Flak 37= Pzgr 39=128毫米/100米，97毫米/1500米
Flak 37= Pzgr 40 = 185毫米/100米，123毫米/1500米
Flak 37= HL Gr 39=90毫米/3000米
Flak 41= AP=194毫米/100米，159毫米/1000米，127毫米/2000米
Flak 41=次口径弹（Subcaliber）=237毫米/100米，192毫米/1000米，152毫米/2000米
Flak 37/41= AP=194毫米/100米，159毫米/1000米，127毫米/2000米
Flak 37/41=次口径弹（Subcaliber）=237毫米/100米，192毫米/1000米，152毫米/2000米

stuca

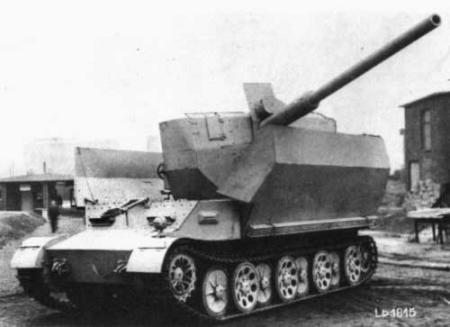

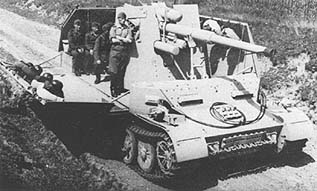

德国88毫米 Flak37高射炮安装在特殊底盘上的自行高炮
88毫米 Flak 37性能参数：
口径: 88 毫米
炮弹重量: 9.07 公斤
出膛初速度: 820 米/秒
最大射高: 8 000 米
说明：88毫米 Flak 37由88毫米 Flak 18发展起来，主要改进是增强了对空射击的火控系统，是第三帝国防空系统的中枢防空炮，杰出的反坦克能力使得开战第一年就成为反坦克的急先锋。
88毫米 Flak 37 /41
性能参数：
口径: 88 毫米
炮架长 7.70 米
长: 7.00 米
宽: 2.40 米
高: 2.6 米
射速：20发/分
出膛初速度: 1 000 米/秒
最大水平射程: 19 800 米
最大垂直射高: 14 700 米
说明：88毫米 Flak 37 /41是由88毫米 Flak 37升级而来的（注意与88毫米 Flak 41区别，升级的41与原产41型有点区别），比88毫米 Flak 37拥有更长的炮架、更高的出膛初速度

stuca

88毫米 Flak41
性能参数：
口径: 88 毫米
炮弹重量: 9.53 公斤
出糖初速度: 1 020 米/秒
有效射高: 11 582米
服役时间:1943——1945
说明：88毫米 Flak41德国Rheinmetall-Borsig AG公司1941年在88毫米 Flak18高射炮的基础上全新研制的一种高射炮，全新设计的炮架使得火炮的命中精度高、命中更准确。全新的重型脱壳炮弹使得88毫米 Flak41高射炮的有效射高增加（increased the service ceiling）。88毫米 Flak41的性能更加稳定。（注意：88毫米 Flak41是德国Rheinmetall-Borsig AG公司研制生产的，而88毫米的其他系列18、36等则是克虏伯公司研制生产的，有37型升级的41型是克虏伯公司生产的）。

德国88毫米Flak18高射炮
88毫米 Flak42
说明：
88毫米 Flak42是在88毫米 Flak41的基础上发展起来的，88毫米 Flak42是德军将高射炮改装成反坦克炮中的过渡型号。1939年，当德国Rheinmetall-Borsig AG公司开始研制88毫米 Flak41时，克虏伯公司就开始了将88毫米系列高射炮改装成反坦克炮的工作。经过雄心勃勃的发展，克虏伯公司在1943年2月终于将Rheinmetall-Borsig AG公司的41型高射炮完全改装成优秀的反坦克炮88毫米 PAK43。（注意：88毫米 Flak42是克虏伯公司生产的，是将41型改装成反坦克炮计划中的过渡高射炮型号）

stuca

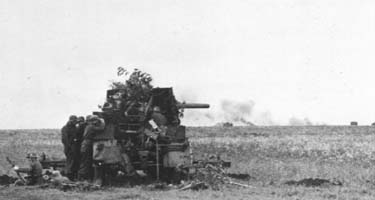

1941年北非阿拉曼会战中，隆美尔北非装甲军的88毫米Flak18高射炮在阻击前来进攻的英军第八集团军的坦克部队，英军坦克在88毫米高射炮面前损失惨重。英国军官说：88毫米的穿甲弹就象切黄油蛋糕一样轻松的击毁我们的坦克“。（英文："It could go through all our tanks like butter," one awed Englishman later attested）

stuca

德国88毫米系列高射炮升级路线图：
1、三大系列：
88毫米 Flak18高射炮系列（克虏伯公司）
88毫米 Flak41高射炮系列（Rheinmetall-Borsig AG公司）
88毫米 Flak42高射炮系列（克虏伯公司）
2、升级发展路线：
88毫米 Flak18高射炮系列==》88毫米 Flak36 =》88毫米 S 201高射炮
88毫米 Flak18高射炮系列==》88毫米 Flak36 =》88毫米 KWK 36坦克炮

88毫米 Flak18高射炮系列==》88毫米 Flak37=》88毫米 Flak37/41高射炮
88毫米 Flak41高射炮系列（单独成一系列）
88毫米 Flak42高射炮系列（向反坦克炮发展的过渡高炮型号）：
88毫米 Flak42高射炮系列=》88毫米 PAK43=》88毫米 PAK43/2反坦克炮
88毫米 Flak42高射炮系列=》88毫米 PAK43=》88毫米 PAK43/41反坦克炮
88毫米 Flak42高射炮系列=》88毫米PAK43=》88毫米 FK43野战炮
88毫米 Flak42高射炮系列=》88毫米PAK43=》88毫米 KWK43坦克炮

stuca

德国北非装甲军88毫米FLAK36高射炮的彩色照片，德国非洲军土黄色的军装一目了然，照片上德军指挥官用望远镜在观察战场情况。（摘自德国北非装甲军作战战地照片）

stuca

德国北非装甲军士兵报着的88毫米FLAK18高射炮的炮弹，弹种为88毫米高爆霰弹，威力超强。（摘自德国北非装甲军作战战地照片）
原文为：Luftwaffe Gunner with an 88 ammunition (not a DAK member)
Calibre:88mm (3.46in)
Shell weight:16.0lb
Special:Tungsten core ammunition
Penetration:274mm @ 500m
Weight in action:4983Kg (4.90tons)
Gun lenght:4.93m (16.17ft)
Elevation:-3o to +85o
Traverse:360o
Shell type & weight:HE (High Explosive)； 9.40Kg (20.72lb)(这里）
Muzzle velocity:820m/sec (2690ft/sec
Maximum range:8000m (26.245ft)

stuca

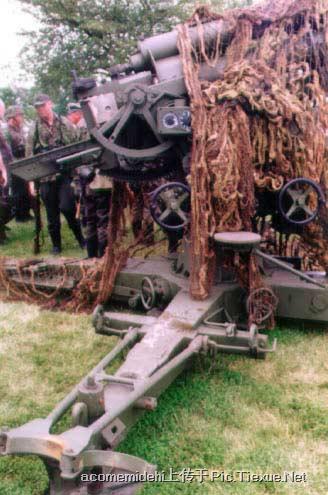

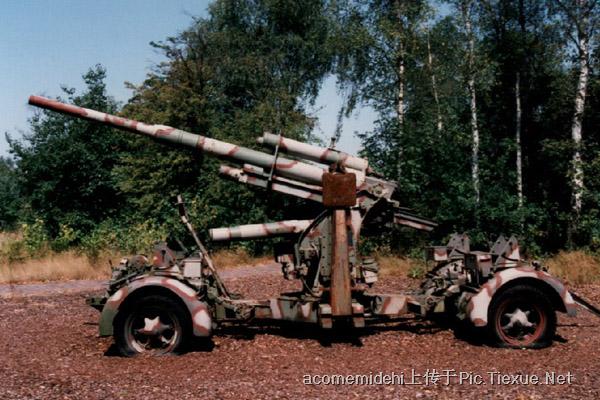

带丛林迷彩伪装的德国88毫米FLAK18高射炮，现在地点：荷兰。

stuca

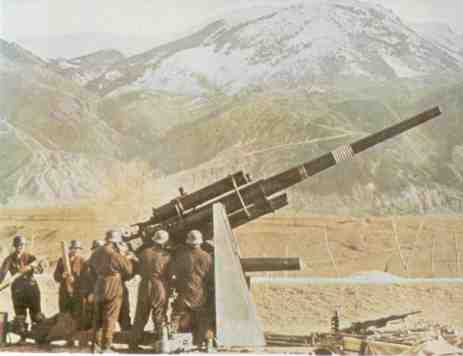

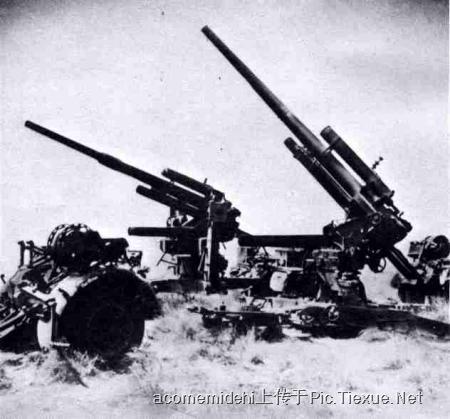

西班牙内战期间，德国88毫米FLAK18高射炮已经进入战位，准备发射（A 88mm Flak 18 in position and ready to go in action）

stuca

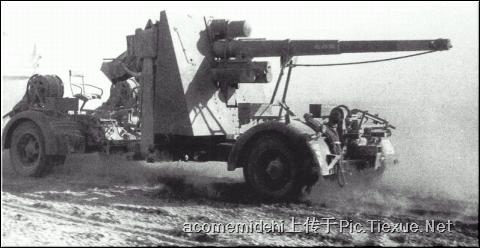

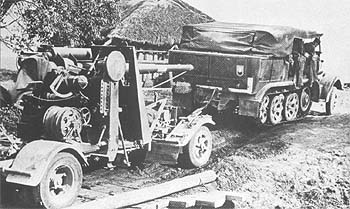

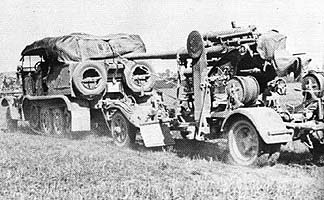

1940年法兰西会战中，德国半履带拖车拖曳的88毫米FLAK18高射炮

stuca

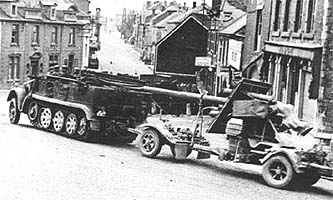

1940年5月21日，德军一辆Sd.Kfz. 7 8-ton 半履带车拖着88毫米FLAK18风急火急赶往法国阿拉斯前线支援隆美尔的第7装甲师，准备防御74辆英国佬重型坦克进攻。

stuca

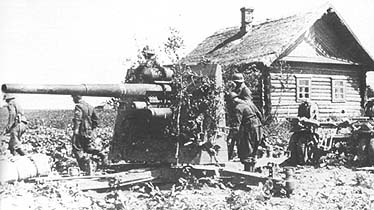

1942年东部战线，德军88毫米FLAK36高射炮隐蔽在城市的街道口，封锁路口，在东部，一般来说，德军88毫米高射炮一天之内要换2-3个位置，挖2-3次隐蔽壕沟，真是“狡兔三窟”啊！

stuca

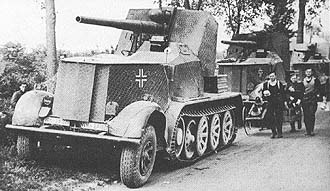

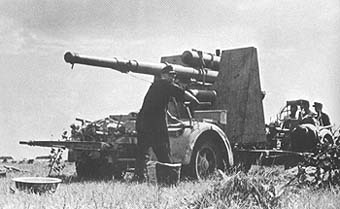

1942年东部战线，德军为了应付苏联KV-1、KV-2等KV系列重型坦克的冲击，将88毫米FLAK18高射炮紧急改装在半履带拖车上用来对付苏联重型坦克，这种应急产物确实救急了，该自行火炮能在2000米上击毁苏联KV系列重型坦克。

stuca

128毫米Flak 40
性能参数：
口径：128毫米
炮架长：15米
长：7.84米
宽：2.5米
高：3.55米
炮弹重量：25.86公斤
射速：10发/分
出膛初速度：879米/秒
最大水平射程：20900米
最大垂直射高：11582米
生产公司：德国Rheinmetall-Borsig AG

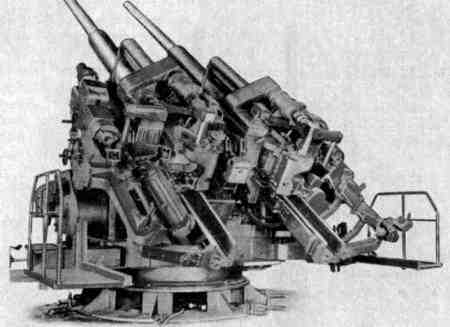

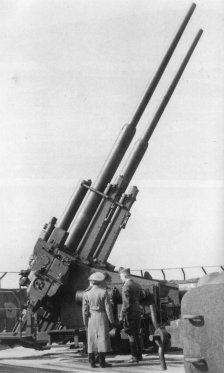

128毫米 Flak 40 Zwilling双联装高射炮
说明：
128毫米 Flak 40 Zwilling双联装高射炮是128毫米Flak 40的改进型号，固定在要地进行静态防空，双联装的128毫米 Flak 40 Zwilling的巨大破坏力是所有空中目标的噩梦！

stuca

再补充一张128毫米 Flak 40 Zwilling双联装高射炮的照片

stuca

105毫米 Flak 38 L53
性能参数：
口径: 105 毫米L53
类型：重型防空炮
服役时间：1937年6月
总产量：2200门
生产公司：莱茵波尔西格公司（Rheinmetall-Borsig A.G）
炮架长: 8.42 米
长: 6.65 米
宽: 2.45 米
高: 2.9 米
战斗全重：10224公斤
火炮俯仰角：-3度——-+85度
火炮方向射界：360度环向射击
人员编制: 5 人
炮弹重: 14.97 公斤
理论循环射速: 20发/分
实际射速：12-15发/分
出膛初速度: 881 米/秒
最大水平射程: 17 700 米
最大垂直射高: 10 668 米
有效射高：9450米

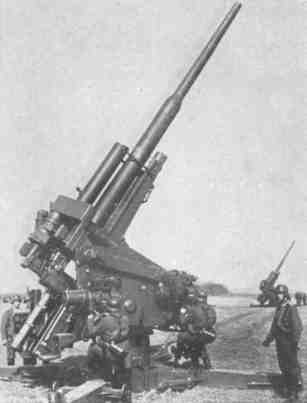

德国莱茵波尔西格公司生产的105毫米 FlaK 38 L / 53 高射炮
说明：
105毫米 Flak 38高射炮是88毫米 Flak 18的大哥，105毫米系列高射炮虽然不象小弟88毫米系列出名，但是105毫米系列高射炮是所有的盟军飞行员飞越德国上空时最害怕的高炮。105毫米 Flak 38是静态固定式高炮，它不象88毫米系列那样灵活机动。105毫米 Flak 38高射炮没有装备德军的机动高炮部队，仅装备德国国内的要地守备部队。105毫米 Flak 38高射炮的发射、装填需要电力驱动，这就带来一个严重的武器使用问题，因为二战后期德国经常遭受盟军轰炸，电力供应紧张。105毫米 Flak 38起源于意大利于1933年开始的海军高炮计划。105毫米 Flak 38的有效射高为9450米。1939年停止生产105毫米 Flak 38，转而生产105毫米 Flak 38的发展型号105毫米 Flak 39。尽管105毫米 Flak 38高射炮的性能没有88毫米 Flak 41和128毫米 Flak 40好，但是105毫米 Flak 38基本上在整个战争期间在德军中服役。
105毫米 Flak 39
说明：照片找不到。105毫米 Flak 39是105毫米 Flak 38的改进型号，但是最大麻烦是其电力驱动的瞄准系统必须经过人工修整。
