二、无声杀手—基洛素描
"基洛"级根据其英文名称(Kilo)的首字母也称K级,它是一级性能先进并配备强大火力的多功能柴电动力潜艇,由位于圣彼得堡的红宝石海事工程中央设计局设计, "红宝石"设计局在国际潜艇设计届可谓名声鼎盛。其杰作包括有著名的Y级和世界上最大的台风级弹道导弹核潜艇,以及Z级、W级、G级常规潜艇。
作为前苏联"狐步舞"(F级)、"罗密欧"(R级)和"威士忌"(W级)级潜艇的继承者,"基洛"级潜艇在设计方面体现了技术上的飞跃,它是前苏联常规潜艇中首级运用先进艇体结构的潜艇,拥有较大体积和排水量,可容纳各种先进的传感设备和武器装备,这使其整体性能较之早期的潜艇有了相当大的提升。
1、研制过程
1974年,前苏联海军和苏造船工业部签署了研制新型常规潜艇的协议,型号编号877型。协议对这一级潜艇提出了在动力、武备、和降噪方面一系列新的要求。
接受该级潜艇设计任务的"红宝石"设计局在研究了战术技术要求后,将新艇的研究设计重点放在以下几个方面:
--降低辐射噪声;
--提高使用可靠性;
--提高生存力;
--具有优越的航海能力;
--采用模块化建造技术;
--改善居住性。
由于有多年常规潜艇的设计经验,877型艇的研制目标均得以实现。
基洛级潜艇采用了前苏联当时最先进的技术装备,在柴电机组、推进电机、水声设备以及武备系统等方面都足以和西方媲美。潜艇由克斯曼斯克船厂建造,国内型称法霞夫扬卡级。出口型编号877EKM,即基洛(Kilo)级。
根据西方情报机构公布的数据,877EKM型潜艇的水上排水量2300吨,水下排水量则高达3950吨,最大工作深度240米,最大下潜深度300米,水下速度10节,潜航时最大速度17节,潜艇在通气管状态下的续航力为6000海里/7节。
“基洛”级的首艇于1982年首次进入苏联海军服役,至今已发展成一个潜艇家族,拥有多个型号。
2、艇体设计

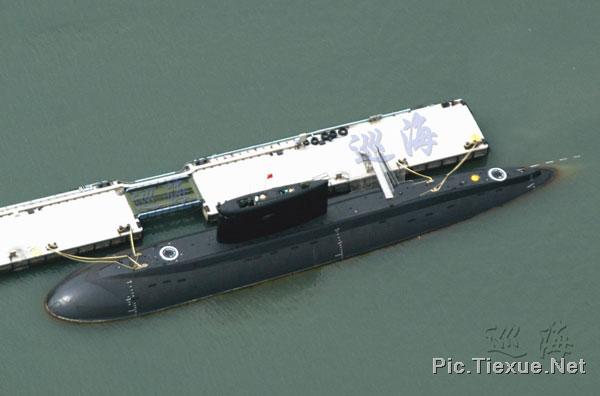

"基洛"级潜艇采用短粗的低阻水滴艇形,是原苏联第一种采用水滴形设计的常规潜艇。该艇采用双壳艇体设计,分成6个水密舱,储备浮力达到32%,这使潜艇即使在任何一个舱进水的情况下也不致于沉没,可靠性好,生存能力很强。这样高的储备浮力和水面不沉性是西方国家海军的常规潜艇所不具备的。
“基洛”的水下排水量超过三千吨,如此大的排水量在世界各国的常规潜艇中是比较罕见的。这也使基洛级能够拥有大的武器载量,良好的居住性以及优良的远航能力。
3、动力系统
“基洛”的动力装置包括了两台柴电机组,一台推进电机和一台经济巡航电机。即2台功率为1000千瓦的柴油发电机和一台5500马力的主推进电机, 一台190马力的经济巡航电机,另外还有2台102马力的应急备用推进系统。
柴电机组可在水面及通气管状态下工作。
推进系统为单轴六叶低噪声桨,是俄罗斯常规潜艇家族中唯一一型采用这种驱动方式的。
艇上蓄电池为两组二型铅酸电池组,每组120块,可以提供水下最大航速约20节或最大续航距离超过400海里的电能。一般来说,蓄电池组在最大航速下的电能消耗极快,只能达到最大航程的百分之十至二十。
4、武备系统
鱼雷:
“基洛”装备有6具艏部533毫米鱼雷发射管,共备弹18枚,除管中6枚鱼雷外,,12枚备用雷放在贮藏架上,为提高鱼雷装填速度,还配备了一台快速装雷设备。
在“基洛”装备的鱼雷中,T3T-71M3线导鱼雷是主要的攻击武器,该雷全重1820千克,战斗部重205千克,在发射前由射控计算机装定目标参数,并在发射后由测控导线不断根据目标机动情况提供弹道修正。
“基洛”上装备的作战情报系统能同时跟踪5个目标(2个自动和3个手工),并锁定最具威胁的2个目标。
“基洛”上装备的另一种主要鱼雷型号是UGST型尾流自导重型鱼雷。该雷全重2200千克,战斗部重200千克,射程40千米,搜索深度可达500米。
尾流自导鱼雷是原苏联海军独有的“杀手锏”,西方至今还没有找到对抗该类鱼雷的有效手段。
导弹:
据传,“基洛”级潜艇还另有8枚SA-N-8"小捣蛋鬼"或SA-N-10"手钻"型舰空导弹,用于对空自卫防御。
其中SA-N-8"小捣蛋鬼"配有一个冷却式红外导引头和2千克的弹头,最大射程6千米; SA-N-10"手钻"防空导弹也是红外制导,最大射程5千米,飞行速度1.65马赫。但关于潜艇上装备的防空导弹的实战价值,各国军方一直都存在着争议,因此该艇装备的对空武器的真正效能还有待评估。
“基洛”早期型并未装备潜射反舰导弹,因此该型艇还只能采用传统的鱼雷攻击方式,这使得该型艇在执行反舰任务时必须进入敌方舰队的反潜作战半径内,极大的弱化了该型艇的生存能力。
水雷:
在执行布雷封锁任务时,不带鱼雷的情况下,可载24枚水雷。
5、水声设备和电子设备
潜艇的眼睛是水声设备--声纳。基洛级配备了MTK-400艇壳声纳,具有全方位被动工作方式和航向角130度扇面主动测距方式。具有回波目标探测、主动声呐信号探测和水下音响通信能力,它有一个双信道系统,以提高测向的准确率,一个频率指示器可提高目标识别能力。
为降低艇体对水声系统的干扰,设计时特别注意了艇艏线型的优化,艏部无开孔,艏水平舵后移(877EKM型艏水平舵的位置靠近潜艇中部)使艇首涡流噪声大大减小,并且将艇体噪声源后移,这些措施有效地提高了声纳的探测距离。
为了降低音响特征,潜艇的透水口从前部移走,艇壳上附有橡胶消声瓦。
其它电子设备还包括无线电通信系统、导弹系统、电子支援战系统、雷达警戒接收机和测向机。
6、杀手锏—静音能力
基洛级的最大特点是极其优异的安静性。现代反潜技术的发展,已使潜艇的生存受到极大的威胁,为对付各种来自空中、水面、水下的威胁,潜艇只有充分利用自身的特点--隐蔽性。除了能长时间潜航,还要求尽可能低的航行噪声,减少被敌方声纳发现的距离。
基洛级的设计目标就是将安静性置于快速性之上的。作为提高安静性的代价,其17.5节的潜航速度甚至低于某些老式的常规潜艇。
为降低噪声,基洛级采用了电力驱动方式,由柴油发电机组为推进电机和蓄电池组充电提供电力,这种办法有效地降低了机械噪声。为进一步减少艇体的噪声辐射,还将所有的动力机械等噪声源安装在称为"减振浮筏"的平台上,与艇壳隔离,并在艇壳表面敷设了一层特制的消声瓦,这不但使艇体的噪声水平降到了极低的水平,还能有效地躲避主动声纳的探测。基洛级巡航时的噪声水平已接近海洋的背景噪声。
“基洛”级是目前最安静的常规潜艇。西方的刊物甚至称它为海洋中的"黑洞"。
基洛级常规潜艇的技术参数:
排水量(含消声瓦): 浮航:2,350吨
潜航:3,076吨.
艇长: 72.6米
宽: 9.9米
吃水(正常排水时): 16.6米
武器装备: 6具533毫米鱼雷发射管,配备18枚鱼雷
主机: 柴油/电力推进, 5,900匹轴马力,单轴六叶低噪声桨
最大潜深: 300米
工作潜深: 250米
航速: 潜航 17.5节.
如前文所述,中国最早引进的“基洛”级潜艇为877基本型的改进型877EKM型,虽然该艇的性能较中国海军装备的多种型号的国产潜艇已经有了大的提升,但和同期日本等国装备的新型常规潜艇相比,该艇在水下探测能力、远程打击能力等方面还有诸多不足,因此中国海军很快就把目光转向了“基洛”的最新该型——636型。
|
