二战德军火炮全集（3）反坦克炮——感谢铁血原作者acomemidehi

stuca

28毫米 s. Panzerbuchse 41锥膛炮（缩写：28毫米 sPB 41）

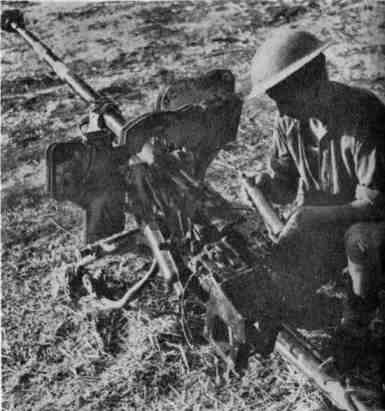

北非，英国士兵缴获的德军的28毫米 sPB 41锥膛炮
28毫米 sPB 41锥膛炮装载的装甲车辆：
Sd. Kfz. 250/11
Sd. Kfz. 221 (28mm)
28毫米 sPB 41锥膛炮的发展型号：

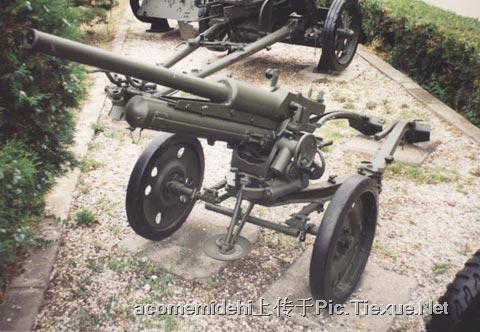

28毫米 sPB 41 F

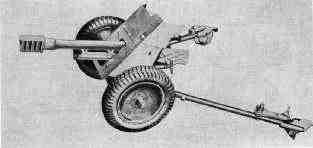

28毫米 sPB 41 F锥膛炮
性能：
口径：28毫米
炮架重量：117.94公斤
说明：
28毫米 sPB 41 F锥膛炮是由28毫米 sPB 41发展起来的，主要区别是炮架上安装了小轮子便于机动，此外28毫米 sPB 41 F没有火炮防盾，总重量比28毫米 sPB 41减轻了50公斤。
德国二战期间发展的锥膛炮种类有：
28毫米 sPB 41锥膛炮系列
42毫米 Panzerjägerkanone 41锥膛炮系列
75毫米Pak 41锥膛炮系列
说明：玩《突袭》游戏的，在北非看到有德国兵背着一个象炮一样的东西，移动缓慢的兵，哪个兵携带的就是德国的28毫米 sPB 41锥膛炮。

stuca

37毫米 Pak 36反坦克炮

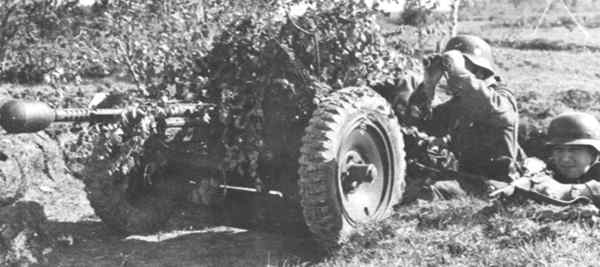

1942年东部战线，斯大林格勒战役中的37毫米 Pak 36反坦克炮
37毫米 Pak 36反坦克炮的国外发展型号：
37毫米 Type 97反坦克炮（日本的型号）
37毫米 M1930反坦克炮（苏联的型号）
37毫米 Type 97反坦克炮（日本的型号）的说明：
日本在1938年向德国购买了一定数量的37毫米 Pak 36反坦克炮。日本小鬼子发现德国的37毫米 Pak 36的反坦克性能比自己研制的37毫米 Type 94 反坦克强很多。日本鬼子在37毫米 Pak 36的基础上研制了37毫米 Type 97反坦克炮。日本购买的37毫米 Pak 36在二战的南太平洋战场上的新几内亚使用。实战表明，37毫米 Type 97反坦克炮能对轻型坦克构成巨大威胁，但是对中型坦克基本上没什么效果，例如对付美国的M4谢尔曼、T-34等。日本鬼子给37毫米 Type 97的另外一种变型取了一个好听的名字，叫“RA 97”。
37毫米 M1930反坦克炮（苏联的型号）的说明：
苏联在1937年向德国购买了一定数量的37毫米 Pak 36反坦克炮，苏联人对37毫米 Pak 36测试发现其对自己的坦克的穿甲性能不理想之后，苏联决定以37毫米 Pak 36为蓝本，扩大口径、扩大炮架研制出了45毫米 Model 1942反坦克炮。但是苏联的一些37毫米 Pak 36被一些苏联的排级单位在1941年使用，苏联的编号为：37毫米 Pak 158 (r)。

stuca

德国二战期间发展的锥膛炮种类有：
28毫米 sPB 41锥膛炮系列
42毫米 Panzerjägerkanone 41锥膛炮系列
75毫米Pak 41锥膛炮系列
关于德国锥膛炮的说明：
锥膛炮的原理并不新颖，早在20世纪初它就已被人们发现，此后曾经多次尝试将其运用于军用或运动步枪，但都未能获得成功。而在二次大战中，一个名叫格里什(Gerlish)的德国人却将这种原理成功地应用到了一种反坦克炮上。格里什的设计是一种内膛直径从炮尾的28mm均匀缩小到炮口处的20mm的锥膛炮，同时，膛线的缠度也逐渐增大，因此，弹丸在身管内的直线运动速度不断增加的同时，其转速也不断增加，从而可以保证弹丸的飞行稳定性。当然，制造这种火炮，特别是加工带锥度的身管，具有极大的难度，但它的初速可以大幅度提高。这种火炮发射的是一个带有碳化钨弹芯的直径为20mm的弹丸，初速达到4600ft/s(1402m/s)，在1941年，这确实是一种前所未闻的速度。在800yd(731.2m)距离以内，这种弹丸的穿甲能力非常好，但在800yd以外，穿甲能力则明显下降。与其性能相比，它的重量轻得惊人，战斗全重刚刚超过500lb(227kg)，还生产过一种专供空降部队使用的变型武器系统，采用的是看上去非常单薄的管式炮架，它的重量仅为260lb(118kg)。
然而，总的说来这种火炮并非理想。首先是在性能方面。我们说它的性能“好”，只是相对于像它这样的尺寸而言的，严格地说，它的穿甲威力只比已经过时的35/36式37mm反坦克炮略好一点，而在穿甲性能方面存在的缺陷并不能由所节省的重量加以补偿。其次是在弹药方面，这种火炮的弹丸实际上就是口径为20mm的普通弹丸，所不同的是在其周围安置了一个用轻合金制作的金属软壳和两条用软质材料制作的环形弹带，以便与锥膛炮的起始膛径相适应。射击时，由于弹带紧贴内膛，因此能可靠地密封火药气体，防止外泄。随着弹丸向前运动，膛径逐渐缩小，弹带不断受到挤压，到弹丸飞离炮口时即变成一个直径为20mm前面带有一颗沉重的碳化钨弹芯的金属长棒体。与普通弹丸相比，制造这种弹丸所需要的生产周期要长得多，技术难度也高得多。随之而来的另外一个问题是，由于它的弹丸必须由碳化钨制造，而战时德国这种材料的供应又极为缺乏，因此不可能大量用于制造反坦克炮弹。除了上述之外，这种火炮还有其它一些缺点。这种锥膛火炮只能发射穿甲弹，不能发射榴弹，而且它的身管寿命也只有大约500发左右，超过500发后，身管即告报废。磨损和烧蚀最严重的是炮口，因而炮口部位的磨损量最大。 由于上述原因，这种被定名为41SFzb式28mm火炮的生产数量很少。但它制作精巧，并且采用了一种在方向和高低上可以自由转动的新式结构，射手只要推动手柄，而不是转动手轮，就可在方向和高低上任意转动火炮。尽管这种火炮的使用数量十分有限，但它却开创了一种新的样式，这种样式曾为后来的几种火炮所沿用。
另外一种锥膛炮是42/30式锥膛炮，或称之谓41年式42mm反坦克炮。顾名思义，我们就可知道，这种火炮的内径，在炮尾处为42mm，到炮口处缩减为30mm。这种火炮的生产数量也很少，但它却试图打破锥膛炮只能发射单一穿甲弹的先例，因而研制出了一种榴弹，然而榴弹弹丸的重量仅有10oz(283.5g)，所以实际上并没有多大用处。这种火炮所使用的炮架与35/36式37mm反坦克炮相同，但射击方式与41SPzb式28mm火炮一样，即只需一名炮手就可进行发射和操作。
德国的第三种锥膛炮就是75毫米Pak 41锥膛炮系列，克掳伯公司设计的则是一种新的锥膛火炮，为了与其它火炮加以区别，将其取名为41式反坦克炮。由于40式反坦克炮具有结构简单和易于掌握的优点，因此赢得了合同，并且投入了大批生产。这种火炮在二次世界大战中战绩卓著，而它所具有的在1000m距离上，着角为30度时，可以穿透94mm(3.7in)装甲的穿甲威力，在当时被认为是非常令人满意。后来，在一段时间以后，又提出了第二种计划，因为必须为这种火炮的简单性付出一定的代价。这种火炮重达1t9cwt(即1498.2kg)，炮手班难以进行操作，而在俄国境内，在春季雪融或冬季泥泞时，有很多性能完好和得心应手的火炮，就是由于炮手班无法将它们拖到拖拉机能够到达的地点，而不得不被忍痛抛弃掉。
虽然撤消了41式反坦克炮合同，但作为德国在武器发展中所一贯遵循的“双管齐下”政策的一个有机部分，还是安排了少量生产。总共生产了大约50门，下发给执行特种任务的团队，他们一直使用到后来弹药供应完为止。这种火炮具有一些新颖的特点。它的身管由两部分组成，后半部分是一根普通的等口径身管，前半部分是一根滑膛的锥膛身管，到炮口时，弹丸的直径被压缩为65mm。弹丸自然还是通常那种周围带着“裙形”弹带的碳化钨弹芯结构样式。而正是由于这种弹丸才导致了这种火炮的衰亡。因为当时钨材料供应十分短缺。以致在1941年以后。凡是用钨制作的弹丸都不得不全部停产。这无论从哪一方面讲，都是一件遗憾的事情，因为这种火炮的性能非常优越，如果不是出现了钨材供应短缺这种状况，它很可能会在莱茵-博西格金属公司的设计方案之前被选中。它的穿甲威力比40式反坦克炮高约50%，火炮全重则比后者轻300lb(136.2kg)，而且配用的是一种独居一格的既低又轻的炮架。它的防盾本身就是炮架的一个组成部分，既可用于支撑炮身，又可用于支撑大架。炮身吊在一个位于防盾前面的球轴上，因此，在方向和高低上转动非常轻便。身管前半部份(滑膛部分)的寿命为500发，在阵地上依靠炮手班自己的力量即可将其旋下更换，在整个身管全部报废、专用弹药全部用完以后，这种火炮中有一些，在换上它的竞争对手——40式反坦克炮的身管以后，仍在继续使用。

stuca

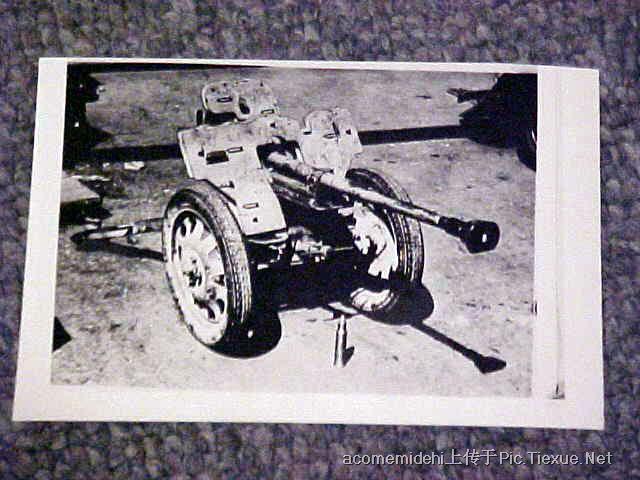

42毫米 Panzerjä；gerkanone 41锥膛炮

1941年东部战线，德军摩托化步兵使用的42毫米 Panzerjä；gerkanone 41锥膛炮和炮弹

stuca

1942年冬，斯大林格勒战役中的42毫米 Panzerjä；gerkanone 41锥膛炮

stuca

补充：42毫米 Panzerjä；gerkanone 41锥膛炮2张照片

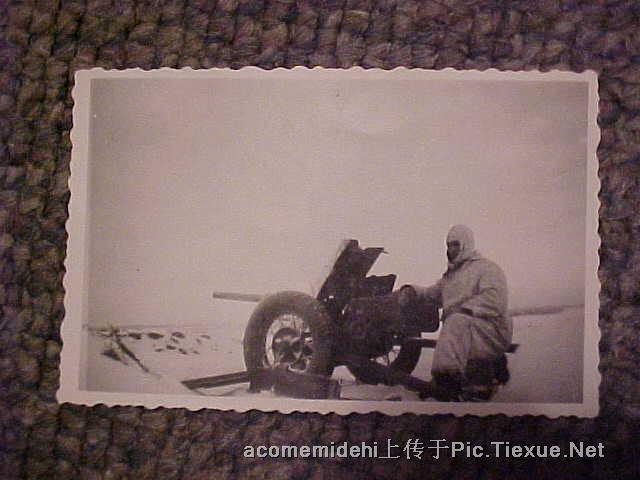

1942年冬，东部战线的德军穿着白色伪装服操纵着42毫米 Panzerjä；gerkanone 41锥膛炮

stuca

47毫米 PaK181/model 1935/model 1936反坦克炮

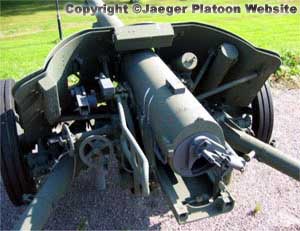

47毫米 PaK181/model 1935/model 1936反坦克炮后部炮架彩色照片
性能参数：
口径： 47毫米
火炮全长：3.13米
宽： 0.98米
炮架长：1.68米
炮膛内膛线跟数： 24 根
膛线弯曲度： 1/25clb
每根膛线深度 0.5毫米
火炮俯仰角： -10度— +60度
方向射界： —46度—+46度（另一种说法是：—58度—+58度）
火炮后坐作用距离 340-630毫米
战斗全重： 283公斤
运输全重： 316公斤
脱壳穿甲弹弹头重量: 1.45公斤
脱壳高爆弹弹头重量: 2.45公斤
脱壳穿甲弹弹壳重量: 1.98公斤
脱壳高爆弹弹壳重量: 2.88公斤
脱壳穿甲弹出膛初速度: 630米/秒
脱壳高爆弹出膛初速度: 250米/秒
炮弹炮口动能 0.103 吨
穿甲能力： 55.6毫米装甲/ 100米距离，43.1毫米/ 500米
使用脱壳穿甲弹的最大射程：6500米
使用脱壳高爆弹的最大射程：4300 米
人员编制：5人

stuca

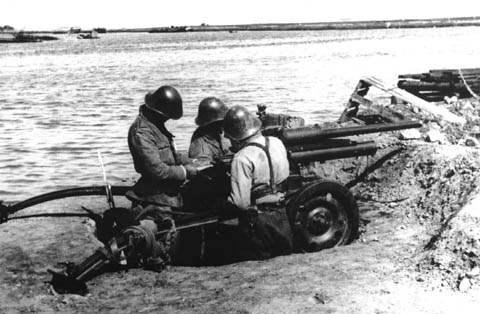

1942年6月，东部战线，塞瓦斯托波尔附近的黑海的亚速海海湾，南方集团军群下属的德军第11集团军的步兵部队正在操纵47毫米 PaK181/model 1935/model 1936反坦克炮。当时是德国的曼斯坦因在指挥作战。在塞瓦斯托波尔，德军的炮兵可是大出风头，什么变态的炮都搞出来锤苏联的堡垒。

stuca

50毫米 Pak 38反坦克炮
性能参数：
口径: 50 毫米 L/60
炮架长: 4.75 米
长: 2.97 米
宽: 1.83 米
高: 1.11 米
发射药重: 2.04 kg
射速: 13 发/分
出膛初速度: 835 米/秒
射程: 2 742 米。

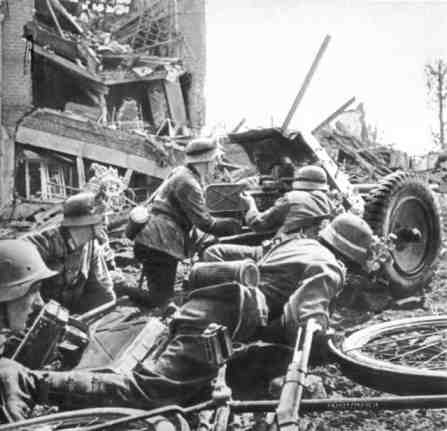

斯大林格勒战役中的德军50毫米 Pak 38 反坦克炮（50 mm antitank gun taking up position in Stalingrad）
注意：德军50毫米的反坦克炮还有一种型号是：50毫米 Pak 2.06/835，现在找不到该炮的资料和照片。

stuca

德国75毫米反坦克炮系列
75毫米反坦克炮系列拥有的全部型号：
75毫米 Pak 37          总产量：358门
75毫米Pak 97/38       总产量：3712门
75毫米 PaK 39          总产量：3166门
75毫米 PAK 97/40     总产量：23303门
75毫米 Pak 41          总产量：150门
75毫米 Pak 42          总产量：1462门
75毫米 Pak 44          总产量不详
75毫米 Pak 50          总产量不详
75毫米 Pak 6/860      总产量不详
76.2毫米 Pak 36(r)    总产量：560门
说明：
75毫米反坦克炮系列是德军二战使用比较普遍的一种反坦克炮，但是该系列中的不同型号的性能分布不是很平均，有优秀的，有不怎么样。在所有的75毫米反坦克炮系列中，第一种型号是：75毫米 PaK 39反坦克炮，这是一种性能超过同级坦克炮的反坦克炮，主要装备在德军驱逐坦克上。75毫米 pak 37是在75毫米 IG 37步兵炮的基础上发展起来的一种反坦克炮，炮架采用37毫米 pak 36的炮架，作为步兵团的反坦克火炮。在1942—1945年期间，75毫米PaK 40反坦克炮是德国国防军的标准反坦克炮，它是应付苏联T-34 中型坦克和 KV重型坦克冲击的产物。75毫米 Pak 41反坦克炮则是德国克虏伯公司发展的一种穿甲性能非常优秀的反坦克炮，也是克虏伯公司和其他军火公司竞争的产物。75毫米 Pak 41是德国锥膛炮的最后一种型号，前面的两种锥膛炮是28毫米和42毫米口径的。75毫米 Pak 41使用的穿甲弹需要战略资源：钨来制造，但是从1942年开始，战略资源钨在德国很贫乏，所以这种反坦克炮发挥的实战效果不大。75毫米 Pak 50是在75毫米 Pak 40的基础上发展起来的，是75毫米 Pak 40的短身管的发展型号。75毫米 Pak 50性能不敢恭维，是一种令人失望的反坦克炮。75毫米 Pak 97/38和75毫米 PAK 97/40，在1941—1942年间，是德国人在缴获的法国炮的基础上应急对抗苏联T-34的发展的产物，实用的德国人将性能不错的法国炮装在德国的炮架上，使用德国制造的脱壳穿甲弹，实战效果表现不错。75毫米 Pak 6/860产量和资料不详。76.2毫米 Pak 36(r)是德军缴获苏联的76.2毫米反坦克炮稍加改装的德国版本。
75毫米 pak 37反坦克炮
暂时不到照片，以其原型炮照片75毫米 IG 37代替，关于75毫米 IG 37步兵炮的性能资料在后面再说明。

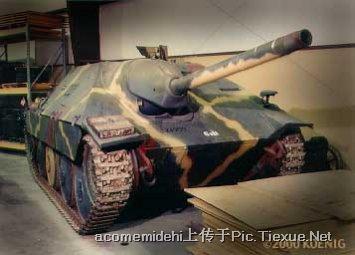

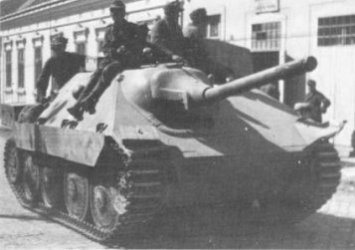

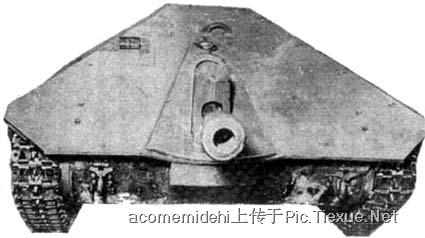

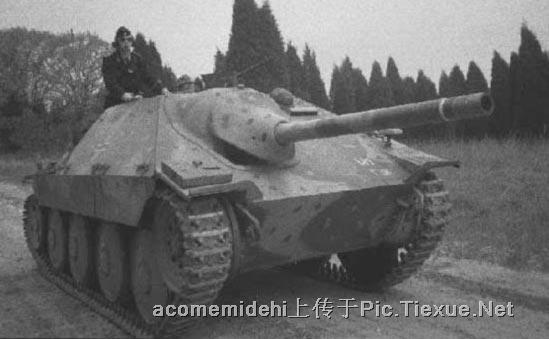

装备75毫米 PaK 39反坦克炮的Jagdpanzer 38(t) Hetzer Panzerj?；ger 38(t) Sd.Kfz.138/2

stuca

75毫米 Pak 97/38反坦克炮

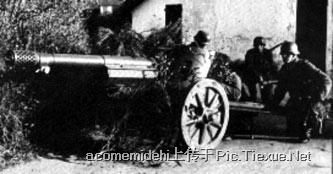

1942年，东部战线，75毫米 Pak 97/38反坦克炮的5名成员，它刚刚拖出隐蔽处。
性能参数：
口径：75 毫米 L/36.3
火炮方向射界：-60—+60度
火炮俯仰角：—8—+25度
出膛初速度：570米/秒
射程：11000米
人员：5人
使用国家：德国、芬兰
说明：
75毫米 Pak 97/38反坦克炮的原型炮是法国的75毫米Model 1897野战炮。1940年法兰西会战中，德国将缴获法国的75毫米Model 1897野战炮进行改装，增加膛压，使之成为反坦克炮，这样改进也是德军为了1941—1942年间苏联T-34和KV系列坦克冲击的产物。德国人对75毫米Model 1897野战炮的改进是：更换炮架，采用50毫米 Pak 38反坦克炮的炮架，原有的野战炮的炮架过高、机动性太差，不太适合作反坦克炮的炮架。芬兰在1942年获得德国转让的75毫米 Pak 97/38，芬兰人一直使用75毫米 Pak 97/38到1944年苏联攻入芬兰。另外德军将75毫米 Pak 97/38反坦克炮装载在缴获苏联的T-26（r）轻型坦克上面用于反坦克作战。

stuca

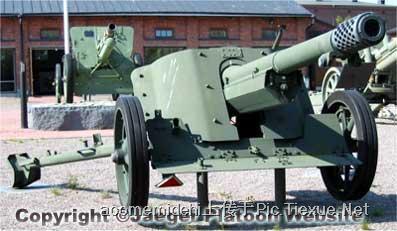

历史博物馆中的德军75毫米 Pak 97/38反坦克炮彩色后部照片

stuca

德军75毫米 Pak 97/38反坦克炮的原型炮：法国的75毫米Model 1897野战炮。这张照片是第一次世界大战中法国军队使用的75毫米Model 1897野战炮。
75毫米 Pak 97/40反坦克炮
说明：
75毫米 Pak 97/40反坦克炮与75毫米 Pak 97/38的主要区别是炮架不同，75毫米 Pak 97/40使用75毫米 Pak 40反坦克炮的炮架，替换掉50毫米 Pak 38反坦克炮的炮架。但是德国生产75毫米 Pak 40反坦克炮的工厂几乎没有生产什么多余的75毫米 Pak 40的炮架，所以更换了炮架的75毫米 Pak 97/40反坦克炮产量非常稀少。

stuca

75毫米Pak 41锥膛炮
性能参数：
口径: 75 毫米
炮架重: 1355.36 公斤
炮架长: 7.50 米
长： 4.32米
宽: 1.90 米
高: 1.8 米
炮弹重: 4.31 公斤
总产量: 150 门
Performances
射速：13发/分
出膛初速度: 1 128 米/秒
说明：
75毫米Pak 41锥膛炮二战德国发展的最后一种锥膛炮，是28毫米 sPB 41 and 42毫米Panzerjä；gerkanone 41的最终发展型号。75毫米Pak 41锥膛炮生产出来后，性能非常优秀，经过1942年东部战线战场多次测试表明：75毫米Pak 41能在2000米的距离击穿100毫米厚的装甲，没有任何苏联坦克能挡住它的一击。由于该炮的穿甲弹的制造中必须使用钨，而德国当时恰恰缺乏这种战略资源，所以该炮仅生产150门。

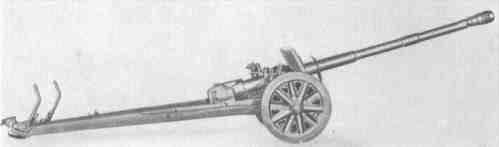

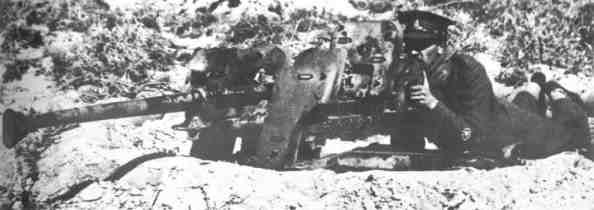

75毫米Pak 41锥膛炮历史照片。
75毫米Pak 42反坦克炮
说明：
主要装备在德国的4号驱逐坦克L70上，德国编号：Jagdpanzer IV - 4式反坦克炮/70(V)
Sd.Kfz.162/1

stuca

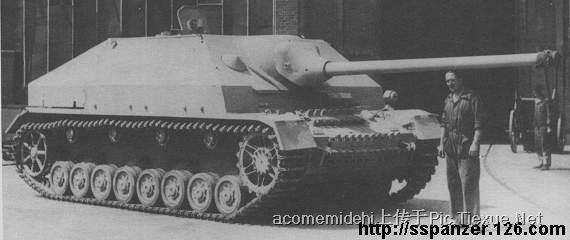

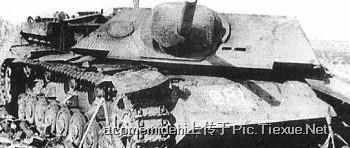

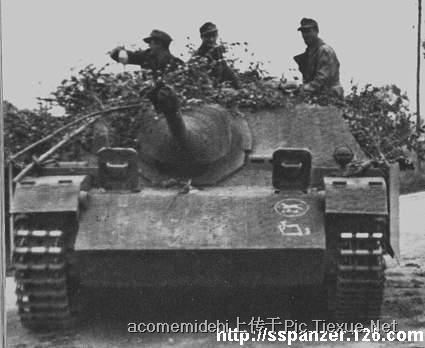

阿尔凯特（Alkett）公司生产的Jagdpanzer IV/70(A) / Sd.Kfz.162/1的原型车，装备的是75毫米Pak 42 L/70反坦克炮。

stuca

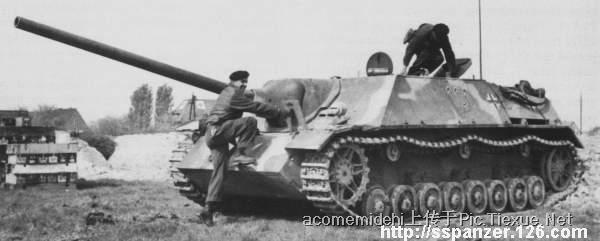

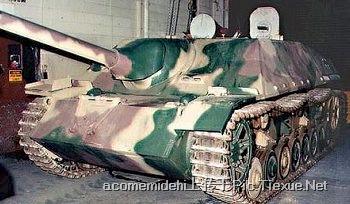

装备的是75毫米Pak 42 L/70反坦克炮的Jagdpanzer IV L/70 ，Sd.Kfz.162/1

stuca

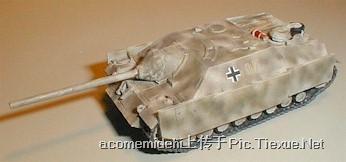

中国香港军品公司出品的1：70的Jagdpanzer IV L/70的彩色模型，装备的是装备75毫米Pak 42 L/70反坦克炮。

stuca

隆美尔非洲军团使用的缴获苏联的76.2毫米 Pak 36(r) L/51反坦克炮炮尾特写
性能：
口径： 76.2 毫米
出膛初速度：700 米/秒
脱壳穿甲弹重：7.54公斤
Marder III （黄鼠狼）坦克歼击车携带的穿甲弹数量：37发
76.2毫米 Pak 36(r) L/51反坦克炮的穿甲性能：
距离（米）：100米=200米=400米=800米=1200米=1600米=2000米=2400米
穿甲能力（毫米）：99毫米=98毫米= 95毫米= 90毫米=85 毫米=80 毫米=74 毫米=69毫米
炮弹飞行时间（秒）：0.14秒=0.29秒=0.59秒=1.23秒=1.9秒=2.63秒=3.4秒=4.24秒

stuca

76.2毫米 Pak 36(r) L/51反坦克炮装备的德军装甲车辆：
“黄鼠狼Ⅲ”Pak36(r)-76.2毫米驱逐坦克
关于“黄鼠狼Ⅲ”驱逐坦克说明：
Marder（黄鼠狼）系列是二战德军最早大量装备的坦克歼击车，尽管它的产生有很大的应急的成分，而且作为过渡车型在1944年就停产，还是有近三千辆Marder系列装备了若干“装甲反坦克营”配属于坦克师和机械化师。更重要的，Marder系列确立了德国坦克歼击车的发展方向，并为建立相应的部队提供了宝贵的经验。
为对付苏军的T-34和KB-1坦克，德军提出生产一种新型自行反坦克炮的要求，要求在38（t）的底盘上安装了自己生产的Pak40型75毫米反坦克炮，但当时德军俘获大量苏军的F22型76.2毫米野战炮，该炮性能优于德军装备的Pak40型75毫米反坦克炮，于是在1941年秋要求BMM公司安装苏军的76.2毫米炮（苏军的F22在德军编号为Pak226(r)）的38(t)的底盘上。从1942年4月到11月生产了418辆，1943年利用38(t)底盘改装19辆该车在1942年5月开始装备东线的德军坦克歼击营，另有66辆运到北非作战，由装甲军指挥部直接指挥。

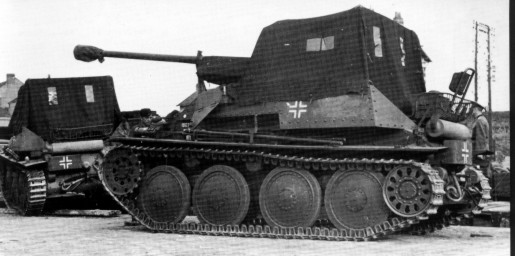

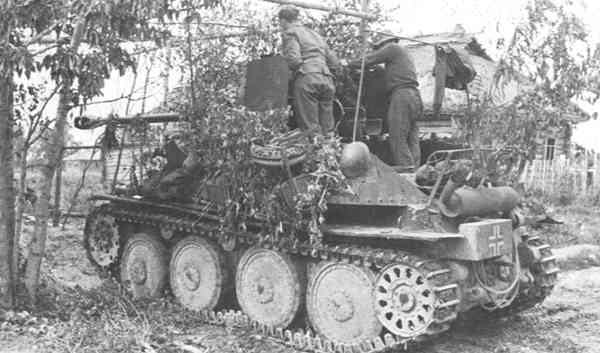

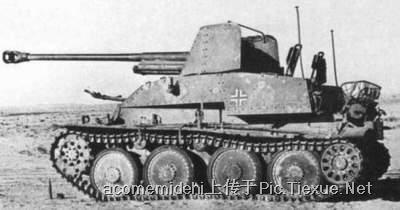

Marder III (Sd. Kfz. 139)，德军“黄鼠狼Ⅲ”Pak36(r)-76.2毫米驱逐坦克（自行反坦克炮）

stuca

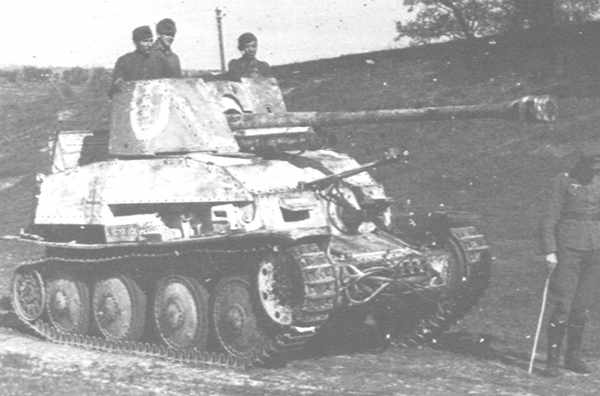

隆美尔非洲军团中的“黄鼠狼Ⅲ”Pak36(r)-76.2毫米驱逐坦克
