标题: ThinkPad T40主板升级现场目击——大量图片 [打印本页]

作者: stuca    时间: 2005-5-27 13:41     标题: ThinkPad T40主板升级现场目击——大量图片

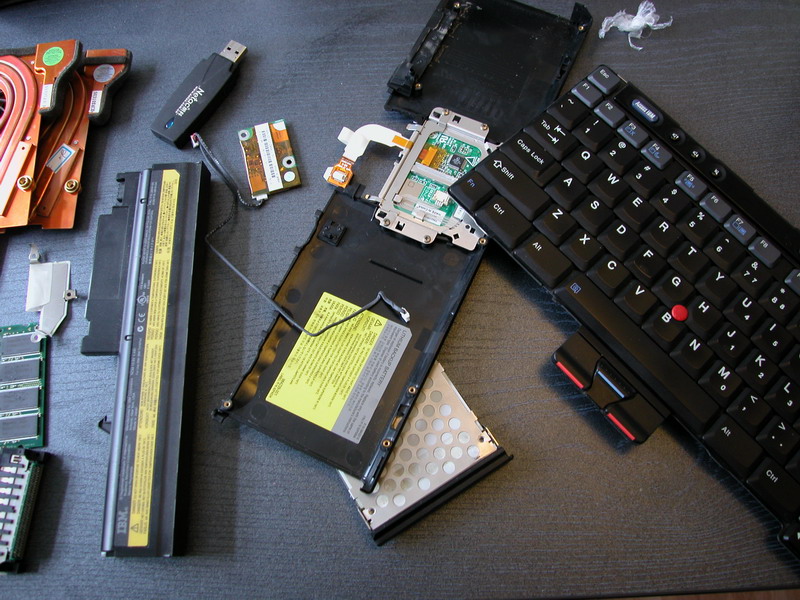

现场

附件: DSCN2252_D6D8D0C_1117172491.jpg (2005-5-27 13:41, 177.33 KB) / 下载次数 291793
http://nbclub.net/DISCUZ/attachment.php?aid=2033&k=d5aa27656ce3dff1f55f0ca052b1cb06&t=1732664788&sid=ZOY5Oy
作者: stuca    时间: 2005-5-27 13:42     标题: ThinkPad T40主板升级现场目击——大量图片

还是现场


附件: DSCN2253_D6D8D0C_1117172533.jpg (2005-5-27 13:42, 198.37 KB) / 下载次数 154838
http://nbclub.net/DISCUZ/attachment.php?aid=2034&k=f50e100492208c67fb43388534eb9f90&t=1732664788&sid=ZOY5Oy
作者: stuca    时间: 2005-5-27 13:43     标题: ThinkPad T40主板升级现场目击——大量图片

802.11b原装intel无线网卡


附件: DSCN2256_D6D8D0C_1117172580.jpg (2005-5-27 13:43, 145.23 KB) / 下载次数 230594
http://nbclub.net/DISCUZ/attachment.php?aid=2035&k=3888d88f2fd4c7da0959f46881c58049&t=1732664788&sid=ZOY5Oy
作者: stuca    时间: 2005-5-27 13:45     标题: ThinkPad T40主板升级现场目击——大量图片

两个风扇的对比——大家看出来哪个散热性能更好了吗?


附件: DSCN2257_D6D8D0C_1117172648.jpg (2005-5-27 13:45, 200.01 KB) / 下载次数 109287
http://nbclub.net/DISCUZ/attachment.php?aid=2036&k=8c8e37d4b1dfc88503e9dde4f43c962b&t=1732664788&sid=ZOY5Oy
作者: stuca    时间: 2005-5-27 13:45     标题: ThinkPad T40主板升级现场目击——大量图片

风扇背面


附件: DSCN2258_D6D8D0C_1117172754.jpg (2005-5-27 13:45, 188.84 KB) / 下载次数 129784
http://nbclub.net/DISCUZ/attachment.php?aid=2037&k=80de2a3258db2b1ddadd83e97aac0bb8&t=1732664788&sid=ZOY5Oy
作者: stuca    时间: 2005-5-27 13:51     标题: ThinkPad T40主板升级现场目击——大量图片

T41P主板南桥芯片


附件: DSCN2259_D6D8D0C_1117172803.jpg (2005-5-27 13:51, 208.83 KB) / 下载次数 141403
http://nbclub.net/DISCUZ/attachment.php?aid=2038&k=e41add6760ee9fe1babff577567bbbe8&t=1732664788&sid=ZOY5Oy
作者: stuca    时间: 2005-5-27 13:52     标题: ThinkPad T40主板升级现场目击——大量图片

T40主板南桥芯片


附件: DSCN2274_D6D8D0C_1117173163.jpg (2005-5-27 13:52, 183.01 KB) / 下载次数 111351
http://nbclub.net/DISCUZ/attachment.php?aid=2039&k=485cf648fee56b481641f913477684d2&t=1732664788&sid=ZOY5Oy
作者: stuca    时间: 2005-5-27 13:53     标题: ThinkPad T40主板升级现场目击——大量图片

ATI FIRE GL T2 DDR128M显卡


附件: DSCN2260_D6D8D0C_1117173193.jpg (2005-5-27 13:53, 121.72 KB) / 下载次数 155032
http://nbclub.net/DISCUZ/attachment.php?aid=2040&k=e70833bb6e521173065a7aac44f29d68&t=1732664788&sid=ZOY5Oy
作者: stuca    时间: 2005-5-27 13:54     标题: ThinkPad T40主板升级现场目击——大量图片

ATI 9000 32M显卡



附件: DSCN2272_D6D8D0C_1117173269.jpg (2005-5-27 13:54, 163.14 KB) / 下载次数 279720
http://nbclub.net/DISCUZ/attachment.php?aid=2041&k=5c53cd551ffbc7fd171478865f78e19e&t=1732664788&sid=ZOY5Oy
作者: stuca    时间: 2005-5-27 13:55     标题: ThinkPad T40主板升级现场目击——大量图片

主板正面内存插槽


附件: DSCN2267_D6D8D0C_1117173327.jpg (2005-5-27 13:55, 217.04 KB) / 下载次数 99029
http://nbclub.net/DISCUZ/attachment.php?aid=2042&k=38b0e2023a366667e33e8201c43f98d4&t=1732664788&sid=ZOY5Oy
作者: stuca    时间: 2005-5-27 13:57     标题: ThinkPad T40主板升级现场目击——大量图片

基本被拆光了的主板——T40时期


附件: DSCN2268_D6D8D0C_1117173428.jpg (2005-5-27 13:57, 183.34 KB) / 下载次数 132424
http://nbclub.net/DISCUZ/attachment.php?aid=2043&k=9961ac73c08af3d66e6ffb9cbf2d265f&t=1732664788&sid=ZOY5Oy
作者: stuca    时间: 2005-5-27 13:58     标题: ThinkPad T40主板升级现场目击——大量图片

banias 1.3G的cpu,迅驰里最烂的一种


附件: DSCN2270_D6D8D0C_1117173473.jpg (2005-5-27 13:58, 137.84 KB) / 下载次数 134239
http://nbclub.net/DISCUZ/attachment.php?aid=2044&k=c8ff21f40cf75c3b2b00554de5f7c680&t=1732664788&sid=ZOY5Oy
作者: stuca    时间: 2005-5-27 13:59     标题: ThinkPad T40主板升级现场目击——大量图片

硬盘和光驱托架


附件: DSCN2269_D6D8D0C_1117173560.jpg (2005-5-27 13:59, 145.35 KB) / 下载次数 100690
http://nbclub.net/DISCUZ/attachment.php?aid=2045&k=19541bcb977a3eadf67727c14eb3a582&t=1732664788&sid=ZOY5Oy
作者: stuca    时间: 2005-5-27 14:01     标题: ThinkPad T40主板升级现场目击——大量图片

偶的7K60


附件: DSCN2275_D6D8D0C_1117173672.jpg (2005-5-27 14:01, 134.74 KB) / 下载次数 118479
http://nbclub.net/DISCUZ/attachment.php?aid=2046&k=e6880836927d0ef46fe794daf8419aa1&t=1732664788&sid=ZOY5Oy
作者: stuca    时间: 2005-5-27 14:02     标题: ThinkPad T40主板升级现场目击——大量图片

两块主板的比较


附件: DSCN2278_D6D8D0C_1117173718.jpg (2005-5-27 14:02, 228.83 KB) / 下载次数 703059
http://nbclub.net/DISCUZ/attachment.php?aid=2047&k=c81c45e8906ebce498098851dc1e0442&t=1732664788&sid=ZOY5Oy
作者: stuca    时间: 2005-5-27 14:04     标题: ThinkPad T40主板升级现场目击——大量图片

再来一张


附件: DSCN2279_D6D8D0C_1117173855.jpg (2005-5-27 14:04, 214 KB) / 下载次数 294685
http://nbclub.net/DISCUZ/attachment.php?aid=2048&k=4a0d319ea91bb3c6ed493a501490b0d1&t=1732664788&sid=ZOY5Oy
作者: stuca    时间: 2005-5-27 14:06     标题: ThinkPad T40主板升级现场目击——大量图片

新主板局部,白色塑料片估计是防尘用的——上面是PCMCIA卡插槽,机器里面最脏的地方之一。

附件: DSCN2280_D6D8D0C_1117173916.jpg (2005-5-27 14:06, 182.18 KB) / 下载次数 117501
http://nbclub.net/DISCUZ/attachment.php?aid=2049&k=4257c7646ca9363d71b6e992b3e58f80&t=1732664788&sid=ZOY5Oy
作者: stuca    时间: 2005-5-27 14:07     标题: ThinkPad T40主板升级现场目击——大量图片

内部加强筋,材料为镁合金。

附件: DSCN2284_D6D8D0C_1117174005.jpg (2005-5-27 14:07, 161.13 KB) / 下载次数 650596
http://nbclub.net/DISCUZ/attachment.php?aid=2050&k=e5abe9d87f5d4a88bc895ae24c07268d&t=1732664788&sid=ZOY5Oy
作者: stuca    时间: 2005-5-27 14:09     标题: ThinkPad T40主板升级现场目击——大量图片

另外一根,注意这个颜色,我们平时拆下电池以后也会露出一样颜色的一个加强板,看起来跟旧的似的,其实就是这种镁合金的颜色了。


附件: DSCN2286_D6D8D0C_1117174074.jpg (2005-5-27 14:09, 158.74 KB) / 下载次数 73434
http://nbclub.net/DISCUZ/attachment.php?aid=2051&k=f27d239eb6b6e236a522e11ca0cfa79b&t=1732664788&sid=ZOY5Oy
作者: stuca    时间: 2005-5-27 14:13     标题: ThinkPad T40主板升级现场目击——大量图片

换好主板以后裸开机测试——装了cpu、内存、风扇、cmos电池、显示器(都是必备的)和硬盘。


附件: DSCN2288_D6D8D0C_1117174220.jpg (2005-5-27 14:13, 167.16 KB) / 下载次数 562307
http://nbclub.net/DISCUZ/attachment.php?aid=2052&k=9d1d796638e7f0bdd76e7f6e25b5cb09&t=1732664788&sid=ZOY5Oy
作者: stuca    时间: 2005-5-27 14:15     标题: ThinkPad T40主板升级现场目击——大量图片

装好的新主板


附件: DSCN2290_D6D8D0C_1117174513.jpg (2005-5-27 14:15, 190.71 KB) / 下载次数 259838
http://nbclub.net/DISCUZ/attachment.php?aid=2053&k=8c95f9b4a9922f845d1b45bff2dda0ed&t=1732664788&sid=ZOY5Oy
作者: stuca    时间: 2005-5-27 14:16     标题: ThinkPad T40主板升级现场目击——大量图片

装好的cpu——很奇特的最强显卡跟最差cpu装在了一起。


附件: DSCN2292_D6D8D0C_1117174572.jpg (2005-5-27 14:16, 161.7 KB) / 下载次数 125667
http://nbclub.net/DISCUZ/attachment.php?aid=2054&k=622a3e7ec683cab54b10c6a22af62e87&t=1732664788&sid=ZOY5Oy
作者: stuca    时间: 2005-5-27 14:17     标题: ThinkPad T40主板升级现场目击——大量图片

最后总装完成


附件: DSCN2293_D6D8D0C_1117174640.jpg (2005-5-27 14:17, 165.14 KB) / 下载次数 101175
http://nbclub.net/DISCUZ/attachment.php?aid=2055&k=d978be1d067251c4d1bcfe47681d7ec5&t=1732664788&sid=ZOY5Oy
作者: stuca    时间: 2005-5-27 14:18     标题: ThinkPad T40主板升级现场目击——大量图片



附件: DSCN2295_D6D8D0C_1117174696.jpg (2005-5-27 14:18, 183.49 KB) / 下载次数 46517
http://nbclub.net/DISCUZ/attachment.php?aid=2056&k=e6d7b1928d24ae0ade44c180f499d35e&t=1732664788&sid=ZOY5Oy
作者: aleekin    时间: 2005-5-27 21:27     标题: ThinkPad T40主板升级现场目击——大量图片

恭喜
作者: tanix    时间: 2005-5-27 23:08     标题: ThinkPad T40主板升级现场目击——大量图片

厉害厉害
作者: bobwu    时间: 2005-5-27 23:46     标题: ThinkPad T40主板升级现场目击——大量图片

美啊!!
作者: stuca    时间: 2005-5-28 01:00     标题: ThinkPad T40主板升级现场目击——大量图片

现在是挺爽,就是散热太厉害。
作者: jeaneyw    时间: 2005-5-28 09:25     标题: ThinkPad T40主板升级现场目击——大量图片

是新的还是二手的?
作者: stuca    时间: 2005-5-28 09:39     标题: ThinkPad T40主板升级现场目击——大量图片

主板是全新的——现在我机器没有序列号了,风扇是二手的。
作者: redkisses    时间: 2005-5-28 12:29     标题: ThinkPad T40主板升级现场目击——大量图片

这个好东西是老大帮你定的?
这个东西在nbstar见过报价,老大这里没有啊~
T40--〉怪物。。。。。。。。。。

作者: stuca    时间: 2005-5-28 13:10     标题: ThinkPad T40主板升级现场目击——大量图片

在深圳搞到的,老大帮忙。呵呵,价格还不错。
作者: jeaneyw    时间: 2005-5-28 13:50     标题: ThinkPad T40主板升级现场目击——大量图片

多少米?能不能帮我搞一台?
作者: tanix    时间: 2005-5-28 15:07     标题: ThinkPad T40主板升级现场目击——大量图片

看来已经有兄弟动心了.
老大可以考虑多整几个啊.
作者: stuca    时间: 2005-5-28 16:06     标题: ThinkPad T40主板升级现场目击——大量图片

暂时没有了,最后一块被我拿到了,呵呵。
作者: chaichai    时间: 2005-5-29 15:15     标题: ThinkPad T40主板升级现场目击——大量图片

偶的卖你吧 哈哈
作者: Robot5    时间: 2005-5-29 16:46     标题: ThinkPad T40主板升级现场目击——大量图片

有没有T30和T42的键盘卖呀???朋友的键和我的T30键盘都有问题了!所以想换一个!
作者: stuca    时间: 2005-5-29 17:16     标题: ThinkPad T40主板升级现场目击——大量图片

有,要订货。
作者: chaichai    时间: 2005-5-30 16:16     标题: ThinkPad T40主板升级现场目击——大量图片

键盘怎么会坏的?
口水?
作者: stuca    时间: 2005-5-30 16:22     标题: ThinkPad T40主板升级现场目击——大量图片

估计是打坏的。
作者: qqiiluo    时间: 2008-1-7 19:07

我看新的主板要比原来的大,装的进去?另外,Thinkpad可以这样升级么?
作者: zhanghh    时间: 2008-1-8 01:42

学习了,佩服
作者: stuca    时间: 2008-1-8 08:21

原帖由 qqiiluo 于 2008-1-7 19:07 发表
我看新的主板要比原来的大,装的进去?另外,Thinkpad可以这样升级么?

从T40到T43主板尺寸形状都一样,可以通用,包括14寸和15寸的机器。
作者: chengxyt    时间: 2008-1-8 09:40

回头来看看T40了
作者: linf6701    时间: 2008-1-15 17:14

厉害厉害
作者: Kral    时间: 2008-4-16 22:38

太帅了!!!
作者: diwen    时间: 2008-4-17 22:12

原帖由 stuca 于 2005-5-27 13:58 发表
banias 1.3G的cpu,迅驰里最烂的一种



讯持的元老啊,俺的第一台本本就是这个心脏,用了5年,目前还健在
作者: youngin    时间: 2008-4-18 08:45

长知识,想找笔记本拆一拆
作者: stuca    时间: 2008-4-18 09:40

原帖由 diwen 于 2008-4-17 22:12 发表



讯持的元老啊,俺的第一台本本就是这个心脏,用了5年,目前还健在

性能低的耐久度反而相对要好一点。
作者: cq84lc    时间: 2008-4-18 09:55

看完这个图有几个感想
NO。1鼠标垫跟我同学用的一样,貌似2年前很流行。:)
NO。2看到芯片的产地了,心中很多感慨,MADE IN TAIWAN,。。。大陆虽然笔记本产量巨大,实际都只承担一个组装的低附加值运作,可怜可怜,不知道什么时候能够跳出这个圈,看看那些简单的东西,倒是很多中国造。
NO。3内部结构感觉很严谨,不愧是出自IBM手下的。
很老的帖子了,被人挖出来,我跟着感慨一下
作者: yangch2004    时间: 2008-4-19 14:37

难怪IBM的散热好,人家的扇热片做的真不错
