作者: stuca    时间: 2007-6-21 15:21     标题: 台湾网站的ThinkPad T61/R61/X61介绍特辑

英特爾公司（文後簡稱Intel）在2007年五月正式發表最新一代的Intel Centrino (迅馳) 行動運算技術，內部研發代號為「Santa Rosa」，對應的產品名稱則細分為「Centrino Pro」與「Centrino Duo」。 對於其他廠牌的notebook而言，只是從原本的「Napa Refresh」平台換成「Santa Rosa」，但對於ThinkPad而言，邁入「Santa Rosa」平台將成為重要的分水嶺。因為從T61-Series開始，ThinkPad主流的14.1吋及15.4吋機種將全面導入寬螢幕產品，同時X61-Series也將堅持傳統比例螢幕直到次世代X-Series推出。
關於Intel Santa Rosa的產品說明在坊間的雜誌或友站均有不少的討論，網友如有興趣可參閱「Taiwan CNet-第四代Centrino平台--Santa Rosa好料上菜」。站長在此僅針對平台特色做簡述。根據Intel的官方敘述，所謂的「Santa Rosa」包含下列五項元素：


图片附件: santarosa-pic-01.jpg (2007-6-22 11:57, 28.19 KB) / 下载次数 57252
http://nbclub.net/DISCUZ/attachment.php?aid=8979&k=c2ea9c49b9bcfc580acf517d60ac2c9e&t=1732344834&sid=3v3vVv

作者: stuca    时间: 2007-6-21 15:24

雖然Santa Rosa平台最多可包含上述五種元件，但在實際銷售時卻又分為商用導向的「Centrino Pro」以及消費導向的「Centrino Duo」，兩種架構所對應的Santa Rosa元件不同。
Centrino Pro可視為Intel「vPro(博銳)」(商用桌上型電腦的遠端管理技術)的行動版，簡單講就是支援「 Intel 主動式管理技術 (Intel Active Management Technology )」(文後簡稱 iAMT)，號稱可為商用notebook提供無線管理、防護及遠端修復等功能，可提升使用者的生產力、節省資管人員的維修時間，讓電腦順利運作的時間得以增加。但實際上卻非常諷刺地，鮮少人知道該如何運用iAMT。即使到了「Centrino Pro」也支援iAMT，卻沒看到Intel原廠或各大電腦廠商宣導如何善用iAMT，這點是讓站長大惑不解的。
如果notebook要掛上「Centrino Pro」的標誌，須採用下列制式元件：
不管從硬體到韌體甚至是BIOS都必須支援 iAMT，因此Centrino Pro可說是為了iAMT量身打造也不為過。 至於「Centrino Duo」的定義呢？當然就比Pro版單純多了：


图片附件: 2.jpg (2007-6-22 11:58, 54.6 KB) / 下载次数 81936
http://nbclub.net/DISCUZ/attachment.php?aid=8980&k=f5edc764919a352b2206eada02d71301&t=1732344834&sid=3v3vVv

作者: stuca    时间: 2007-6-21 15:25

所以同樣成為「Santa Rosa」卻又分為兩種架構，也造就了各notebook廠商間「一機各表」的奇特現象。舉例來說一台僅搭配：
如此「簡配」機種其實就可以正大光明地宣稱：「吾乃Intel最新Santa Rosa世代的Centrino Duo機種是也！」
相較之下同樣稱為「Centrino Duo」的機種卻也有可能採用「全配」規格：
最有趣的是「Centrino Pro」也有類似的「笑點」，可能為了降低筆電廠商的設計難度並降低成本，Intel也提供4965AGN「特殊版本」，就是將802.11n模式「關閉」，如此一來主機就不用為內建MIMO天線而傷腦筋，而且這種特殊版本的網卡價格會更便宜，最「划算」的是主機竟然還可以掛上「Centrino Pro」的標誌 ...，行銷手法鑽研至此，站長也只能仰天一嘆，這年頭買3C產品還是多作一點功課，免得被標誌誤導了。

图片附件: 3.jpg (2007-6-22 12:00, 39.75 KB) / 下载次数 72412
http://nbclub.net/DISCUZ/attachment.php?aid=8981&k=a392d69bf2d2167030bc179f8e76e5db&t=1732344834&sid=3v3vVv

作者: bobwu    时间: 2007-6-22 00:14

Santa Rosa世代對於ThinkPad T-Series與R-Series可說是重要的轉捩點，首先是R61-Series首度跨入寬螢幕領域，同時在14.1吋LCD背蓋的塗裝上採用了與T61同樣的皮革觸感，不再是以往ABS塑膠材質。至於T61-Series雖然是第二款寬螢幕的T-Series（第一款是T60的15.4吋機種），但T-Series的14.1吋機種採用寬螢幕卻仍是首創。年中時15.4吋寬螢幕的T61也會陸續問世。雖然T61仍舊保留了傳統比例螢幕的機種規劃，但受限於面板來源取得日漸困難，未來終將是寬螢幕的主場。
雖然從T61/R61的身上會看到先前Z60-Series（ThinkPad首款14.1吋寬螢幕機種）的影子，相較於Z60-Series的三大特點：「寬螢幕、銀色背蓋、圓弧形四邊」，在ThinkPad T61/R61-Series身上卻能感受到日本Yamato Lab揮別了以往試圖將ThinkPad「消費機種化」的負擔，而重新讓ThinkPad回復商用、黑色、四方形的堅持。
以往T60、R60的研發代號都取自藝術家人名，但從寬螢幕機種開始採用全新規則，均以地名為研發代號。例如：
在接下來的文章中站長將為大家介紹全新設計的T61/R61-Series外型設計及內部構造，同時探討Yamato Lab如何在寬螢幕橫行的時局如何維持傳統的操作舒適度。
X61-Series這次也邁入Santa Rosa架構，雖然外觀上與X60-Series無異，但內部散熱機制卻有不小的變動。網友不妨先參閱「ThinkPad X60-Series介紹特集」，相信對於X60-Series會有更清楚的了解。站長將為大家一同探討Palmrest過熱之源由。
最後的章節則是透過實機測試驗證究竟「Vista時代」的兩大神器：Intel Turbo Memory及MicroSoft Ready Boost技術對決WindowsXP搭配7200轉硬碟時，要相信華麗廣告詞藻堆砌出來的「Vista WOW!」神奇效能？還是挖掘業者「不願意面對的真實」？「真正的效能王者」請待後期分曉！

图片附件: 4.jpg (2007-6-22 12:02, 58.18 KB) / 下载次数 52878
http://nbclub.net/DISCUZ/attachment.php?aid=8982&k=c4202cc7f7e006081d9c65bb51480cf4&t=1732344834&sid=3v3vVv

作者: stuca    时间: 2007-6-22 12:05

本篇將為網友介紹T61/R61的外觀各部名稱，下一篇則會介紹內部構造。乍看之下，似乎會覺得ThinkPad T61的外型與T60（研發代號：DaVinci）近似；但實際上，T61與R61都是全新設計的架構，內部研發代號也有所不同；T61代號是Malibu，R61則是Laguna，兩者均取名自地名。
在前言中有提到Santa Rosa平台對於其他廠牌的notebook，也許只是舊瓶裝新酒~外殼相同卻僅只更換不同的晶片。但對於T61/R61而言，就是新瓶加新酒了，不僅內部改用Santa Rosa平台外，主機外殼也是針對寬螢幕的特性加以重新設計。此外還多了幾項新的變化；以下先列舉Yamato Lab針對Santa Rosa的特色所對應的幾個特點：
上述這些功能，其他廠牌的Santa Rosa筆電上面都有機會看到；但以下列舉的功能，則是ThinkPad獨創的或是業界尚未普及的特殊功能。

图片附件: 1.jpg (2007-6-22 12:05, 46.35 KB) / 下载次数 47696
http://nbclub.net/DISCUZ/attachment.php?aid=8983&k=0f5d6428205ec868f7218c97e0e1fd93&t=1732344834&sid=3v3vVv

作者: stuca    时间: 2007-6-22 12:06

T61/R61 很多的設計都是環環相扣，例如為強化LCD的抗壓性，在LCD背面加上鎂鋁合金的Roll Cage框架，所以LCD的背蓋(A-cover)就改採全新的「Super-Elastic PolyCarbonate (SEPC，超彈性聚碳酸酯)」材質，而不再使用鎂鋁合金以減輕重量。SEPC具有耐熱、抗衝擊、阻燃等特點，一般的聚碳酸酯厚度1.8mm時可做為安全鏡片，厚度達2.5CM時可做防彈玻璃，所以別名為「透明鋼」。

图片附件: 1.jpg (2007-6-22 12:06, 43.94 KB) / 下载次数 65214
http://nbclub.net/DISCUZ/attachment.php?aid=8984&k=018657034199516a156fb0a149219d28&t=1732344834&sid=3v3vVv

作者: stuca    时间: 2007-6-22 12:06

以往的notenook採鎂鋁合金作為LCD背蓋時，對於無線網路天線擺設是最大的罩門；特別是隨著WWAN、WLAN甚至UltraWide Band的來臨，全金屬背蓋會影響天線收訊效果，也不易設計天線的擺設方式。Yamato Lab以Roll Cage 架構LCD後，可將天線固定於金屬框架四周，並有利於佈線時安排路徑；輔以搭配新的SEPC(超彈性聚碳酸酯)背蓋時，可有效增加WLAN與WWAN的收訊效果，無線網路傳輸時不易受限於舊式金屬背蓋的干擾。
因此，雖然新的T61/R61在機身厚度上均厚於原有的T60/R60，但在機體堅固性、無線網路效能與多元性方面均更為強化。我們不妨比較一下Z61t (寬螢幕)與T60 (傳統螢幕)的重量差距，Z61t搭配4-cell電池與光碟機時總重為2.1公斤；T60搭配6-cell電池與光碟機時總重為2.5公斤。理論上，T61若未加上LCD Roll Cage而搭配4-cell電池時，也是有機會達2.1公斤；但最終T61的總重量為2.3公斤， 顯見Yamato Lab對於「商用機種」的看法仍以「堅固性」為主要考量。
站長個人以為，T61及R61開發案，除了配合面板廠研發銷售均以寬螢幕面板為主流外，其客群也以歐美國家人士為主。以東方人的思惟，看待一台內建光碟機的T-Series，重量竟然要2公斤以上卻仍定位在「Travel」商旅用途，可能還是認為不可思議；但T-series的重量對於較常開車通勤的西方人其實還好，畢竟不是每天扛著上下班。反觀亞洲市場，「通勤族」比例頗高，特別是在擁擠的公車、捷運及電車上，除肩負著notebook之外，還要擔心會不會被突如而來的人潮壓壞了愛機。因此，亞洲市場對於「一公斤左右notebook」的 「怨念」頗深呀(笑)，畢竟沒有人希望每天要背著沈重的notebook上下班。
12.1吋機種以輕薄著稱，但14.1吋機種卻擁有「全尺寸鍵盤」(Full Size Keyboard)的優勢。在現實狀況下，有沒有辦法結合這兩者的優勢呢？這部份就留待本篇的最終章與大家一起探討。

图片附件: 1.jpg (2007-6-22 12:06, 117.84 KB) / 下载次数 62492
http://nbclub.net/DISCUZ/attachment.php?aid=8985&k=f69378f5c9176a60561a576004054074&t=1732344834&sid=3v3vVv

作者: stuca    时间: 2007-6-22 12:07

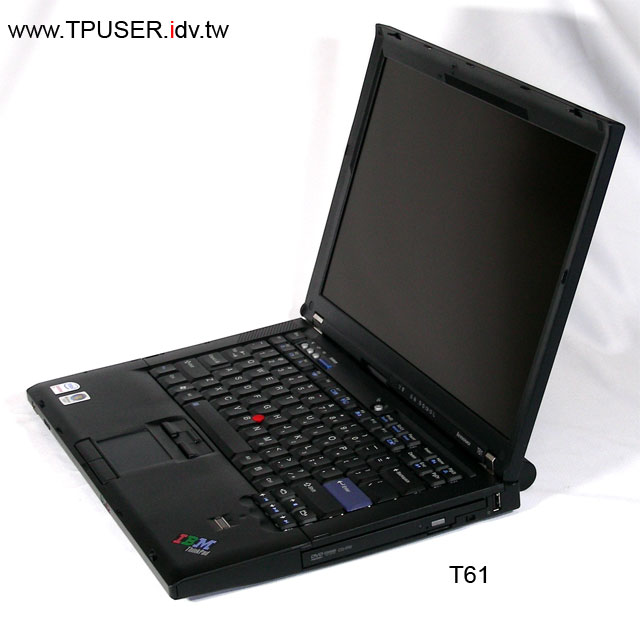

左圖是T61與R61的正面照，如果不去細看LCD右下方的機種名稱，可能會分辨不出兩款的差異。簡言之，單就外觀上而言R61比T61厚，裝配4- CELL電池時，兩主機的長度與寬度都相同（335mm x 237mm），差別在於厚度；T61的厚度為27.6~31.9mm，R61則為30.6~34.9mm。第二項差異，則是重量；T61 (4-CELL) 的重量為2.3公斤，R61 (4-CELL)則是2.4公斤，差距已不大。
再加上R61同樣具備LCD Roll Cage、SEPC背蓋與皮革觸感塗裝，除了重量、厚度之外，大概只剩下CPU散熱片材質算是明顯的不同點。以往的R-Series向來都與T-Series在功能面上有所差距（這部份的沿革請參閱「ThinkPad R60新機介紹---前言」），但R61這次卻可說與T61在功能面上平起平坐了。
但各地銷售的R61還是會在配備上與T61進行區隔，例如WXGA+高解析面板僅用於T61，或是R61僅預載Vista Home Premium等方式。

图片附件: 1.jpg (2007-6-22 12:07, 37.99 KB) / 下载次数 47607
http://nbclub.net/DISCUZ/attachment.php?aid=8986&k=bfdaca8d3d1a801da58ccc8ba2f10f56&t=1732344834&sid=3v3vVv

作者: stuca    时间: 2007-6-22 12:08

自ThinkPad Z60-Series停止開發之後，寬螢幕的T/R-Series就某種層面上必須擔負起原本Z-Series的客群。因此，T61/R61在功能面上也與以往系列有所變動。首先是網友爭取了好多年的IEEE1394功能，終於拜Z60-Series退役之賜(苦笑)而出現在T61 / R61上。 往年於參訪Yamato Lab或是其研發人員來台灣訪問時，都會有使用者詢問：為何不在T-Series上面增加IEEE 1394? 每次的答案不外乎「基於市場考量」或是「該功能偏消費屬性」。但隨著USB 2.0的席捲市場，連iPod都改用USB的此刻，看到首款14.1吋寬螢幕的T-Series意外地將IEEE1394功能加入，不禁讓人覺得造化弄人並有大器晚成的感慨。
T61/R61將耳機與麥克風接頭移到主機前端，對於常使用耳機的使用者較為方便，如果使用者多半在辦公室使用ThinkPad，且外接喇叭時就會覺得較不便。此時，搭配T60/R60-Series專用的「Essential Port Replicator 」或是「Advanced Mini Dock」會是不錯的選擇。
從T61/R61/X61開始，主機均取消紅外線(IrDA)功能。紅外線算是最後一個退役的傳統傳輸埠，往後的ThinkPad主要依靠USB2.0、IEEE1394甚至UltraWide Band等有線、無線傳輸技術，讓主機外觀設計更形簡潔。

图片附件: 1.jpg (2007-6-22 12:08, 60.89 KB) / 下载次数 82853
http://nbclub.net/DISCUZ/attachment.php?aid=8987&k=e2f223eaaa1c12e649627141ae922254&t=1732344834&sid=3v3vVv

作者: stuca    时间: 2007-6-22 12:09

剛剛提到T61與R61除了厚度、重量之外，其實還有兩個差異點，請參閱左圖。各位可以明顯看到CPU散熱片的材質不同，導致顏色不同。T61採用銅質散熱片，所以CPU排風孔那邊看到的是紅銅色。R61則採用鋁質散熱片，呈現的是鋁銀色。其實，T61內部用料與R61應該有別，不然採用全銅散熱片及熱導管的T61重量竟然還比R61更輕，可見T61在輕量化及輕薄度上都較R61更為講究。
或許網友會覺得如今買T61勝過R61的「優越感」已非昔日，但T-Series永遠會比R-Series更薄更輕一些。由於「ThinkPad R50p」之後的R-Series便不再有「p結尾」的移動工作站機種，若使用者對於工程繪圖軟體的運算效能有無可妥協的需要，毋庸置疑的T61p將會是首選。
其實換個角度想，在預算考量下的多數使用者仍會以購買R-Series為主；從R61開始，就能以較低的預算購得如皮革觸感的外殼等的T-Series等級設計，這不也是某種「低調的奢華」嗎？

图片附件: 1.jpg (2007-6-22 12:09, 52.59 KB) / 下载次数 72852
http://nbclub.net/DISCUZ/attachment.php?aid=8988&k=5211a82c96ef0a03a1b4b07a40098e9d&t=1732344834&sid=3v3vVv

作者: stuca    时间: 2007-6-22 12:10

第四個T61/R61外觀上的差異點是位於主機右側的Ultrabay擴充槽。T61採用9.5mm高的Ultrabay Slim；R61則是12.5mm高的Ultrabay Enhanced。絕大多數的Ultrabay Slim周邊都能裝入Ultrabay Enhanced擴充槽，舉凡：
原先「Serial/Parallel Port Bay Adapter」從R61的支援名單上取消，但是後來原廠技術資料又重新更正補上。此外，原廠雖然宣稱T40-Series所使用的Ultrabay Slim第二顆硬碟抽取架(搭配PATA界面硬碟)無法在T61/R61上面使用，但經站長個人實測結果，只要開機前裝妥後進入系統仍然可以正常使用。

图片附件: 1.jpg (2007-6-22 12:10, 68.67 KB) / 下载次数 69936
http://nbclub.net/DISCUZ/attachment.php?aid=8989&k=0af01356ed9dba3abbfeda0245f32181&t=1732344834&sid=3v3vVv

作者: stuca    时间: 2007-6-22 12:10

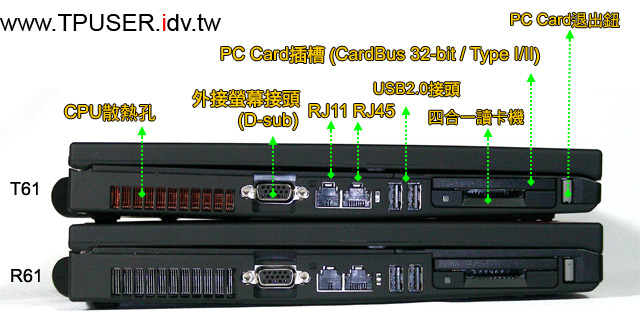

T61與R61在主機左側的外接擴充槽也採取模組化設計，可選擇下列三種組合：
左圖兩台剛好都是搭配四合一讀卡機 與PC card擴充槽。可惜站長手邊並沒有SDHC的記憶卡，無法測試新型SD記憶卡相容性。
原使用文件上寫著ExpressCard不支援 /54規格 (寬度為54mm) 證明是烏龍一場，實際上是有支援的。先前的Z60t/Z61t選擇PC Card與記憶卡讀卡機，原本站長以為T61/R61會使用ExpressCard取代PC Card，想不到PC Card竟然保留了下來。平心而論，四合一讀卡機或是Smart Card讀卡機都是低速讀取裝置，可使用PCMCIA界面，反倒是eSATA擴充卡、IEEE1394b擴充卡或是影像擷取壓縮卡等都需要 ExpressCard的PCI Express 1X高頻寬。雖然，選擇ExpressCard + PC card可保有最大的擴充性，但Thinkpad為何不提供SmartCard + ExpressCard或是四合一讀卡機 + ExpressCard 的組合呢?

图片附件: 1.jpg (2007-6-22 12:10, 95.83 KB) / 下载次数 33069
http://nbclub.net/DISCUZ/attachment.php?aid=8990&k=d3712943f172dfaa91d3fb75b239c353&t=1732344834&sid=3v3vVv

作者: stuca    时间: 2007-6-22 12:11

不管是報稅時每年難得使用一次的自然人憑證或是許多公司都將員工識別證改成IC卡，以及大家常透過網路ATM轉帳等，這些都需要SmartCard讀卡機。在其他廠牌的notebook中，也已經開始內建上述功能；但說來尷尬，T61 / R61卻必須在三種組合中做一個抉擇。
左圖是按下PC Card退出鈕的特寫。如果大家還有印象的話，T60 / R60的Express Card+ PC Card擴充槽擁有相同的防塵門與獨立兩個退出鈕，而T61 / R61也採取同樣的設計。站長沒想到T61 / R61在四合一讀卡機 + PC card的組合時，竟然在PC Card的部份改成用假卡(Dummy Card)來取代防塵門。呃...若哪天忘了裝回去，豈不是留個大洞在那邊?難不成可間接促進機體內部空氣流通嗎 (苦笑)。
雖然，採用假卡是其他廠牌設計notebook時很常見的做法，但對於某些ThinkPad使用者而言，當已習慣使用防塵門後，要時常留意假卡是否有塞回原位實顯得多此一舉。由於T61 / R61已經把左邊擴充槽採模組化設計，因此在機構上要單獨提供PC Card的防塵門設計將會非常複雜，甚至失去模組化的意義。但話又說回來，如果只是需要SmartCard或是四合一讀卡機時，何不乾脆選擇 ExpressCard + PC card的組合？除保留了高速周邊的擴充性 (ExpressCard)外，又可保有支援度最廣的PC Card周邊擴充性！使用者可以自由抽換PC Card界面的SmartCard或是四合一讀卡機，同時搭配ExpressCard的高速周邊，而又保留了防塵門設計。

图片附件: 1.jpg (2007-6-22 12:11, 48.53 KB) / 下载次数 40386
http://nbclub.net/DISCUZ/attachment.php?aid=8991&k=39d1c7d2c182fc33c2122679b87daa59&t=1732344834&sid=3v3vVv

作者: stuca    时间: 2007-6-22 12:11

近年來，隨著notebook日益普及，Notebook產品若要熱銷，「賣相」是最常被注意到的一點。所謂的「賣相」，不外乎是外觀的炫麗程度以及顯示晶片的暴力程度等等；但很多內在的基本設計，卻往往常被人所忽略，甚至是廠商不願意去面對的課題。或許是沒錯啦～現在的「消費性產品」推出時程都在比快，但產品生命週期卻又比短。君不見僅一年餘，光notebook就從Napa平台換成Napa Refresh平台，再進階到目前的Santa Rosa世代，哦～先預告一下明年第一季還會有Santa Rosa Refresh...|||。但最讓人無法釋懷的，卻是近來流行的「notebook專用散熱墊」， 這實在是時代的最大反諷呀。
Notebook原本就是設計精密的電子產品，散熱問題更是一大課題。以往的notebook廠商常會對外宣示在機構散熱設計上擁有哪些新設計，但如今除了日系廠商以及ThinkPad之外，已經很少聽說有誰在散熱機制上下苦功。難道是人人都採用「溫控風扇」加「熱導管」之後，廢熱問題就迎刃而解了嗎？如果有這麼容易，現在市面上就不會出現百家爭鳴的各式「notebook專用散熱墊」或是全速運轉時風扇音量比大聲的狀況了。
以往主機內的熱源多來自於CPU、GPU以及晶片組，但伴隨著WLAN網卡、Intel Turbo Memory模組以及5400rpm高轉速硬碟等高速周邊將日益普及，主機內部的發熱源更形複雜，上述周邊也並非散熱片、熱導管能及之處。但主機長時間處於高溫環境最終將導致系統不穩定甚至熱當機等症狀。傳統觀念上單只注重CPU、GPU等熱源的散熱機制，並無法滿足新世代notebook多重熱源散熱的需求；也無怪乎這年頭買個從下方吹風的各式散熱墊在市面上大行其道。
Yamato Lab在設計T61/R61時，特別強化了散熱機制；主要在於改良過的「貓頭鷹葉片」溫控風扇設計，以及改良後之機體散熱孔設計。在T60的設計上，溫控風扇就已經採用貓頭鷹葉片，而T61/R61的使用改良過的新式設計，於全速運轉時的噪音較T60降低了約三個分貝；站長於實測時也感覺T61比T60安靜。至於機體散熱孔的部份，請參閱左圖，T61的主機前端，新開了一排散熱孔，在主機底部（上方為風扇）則微突出一塊方型區塊，並且多開了三列進氣孔。此外，主機兩側的CPU排風孔間距也略為加寬。ThinkPad T61於國外網站的評測中，對於T61於全速運作時的溫度與風扇噪音音量都感到滿意。有興趣的網友不妨參閱「NotebookReview.com\"\"enovo ThinkPad T61 Review 」，該文還有測溫為證。

图片附件: 1.jpg (2007-6-22 12:11, 24.41 KB) / 下载次数 36479
http://nbclub.net/DISCUZ/attachment.php?aid=8992&k=3261e65f54539465a10201779a456991&t=1732344834&sid=3v3vVv



图片附件: 1.jpg (2007-6-22 12:12, 17.98 KB) / 下载次数 23336
http://nbclub.net/DISCUZ/attachment.php?aid=8993&k=4758a0574f1a7aa3af622b217bee3129&t=1732344834&sid=3v3vVv

作者: stuca    时间: 2007-6-22 12:13

T61主機配備與T60相同數量的三個USB Port，其中兩個位於主機右側，第三個則是在主機右側的後面，這點設計與Z60t-Series相同。左圖裡面在Ultrabay Slim上方的則是右側喇叭。市面上有許多寬螢幕notebook都會使用兩側多出來的空間置放喇叭，在鍵盤尺寸並沒有調整的情況下，與其兩側空出來，不如善加利用。從左圖也不難想見，喇叭厚度有多薄了，雖然左右喇叭播放音樂時音量尚可，但音質就不忍苛責了。如果網友常需要透過T61 / R61播放音樂，比較好的選擇還是使用外接式的喇叭。
ThinkPad除了大家耳熟能詳的黑色外觀、小紅點、鍵盤之外，還有一些設計上的堅持是大家比較不會去注意的。除之前提過T61 / R61在散熱機制上面的巧思外，另外就是螢幕的「軸承( Hinge)」。俗語說，路遙知馬力，而這點用在軸承上面更是屢試不爽；因為軸承的好壞，除非長時間使用後才能體會堅韌度的差異。有的notebook軸承於新機使用時會覺得還好，但用沒兩年就會開始搖晃。ThinkPad以往在軸承的開啟感覺以及耐用性上就已經十分注重，這次T61 / R61又更加「變本加厲」(笑)！左圖中，右側金屬軸承已經顯得非常堅固，但為了配合多數人是使用左手開啟螢幕，T61/R61「左側」的金屬軸承寬度更是右側的1.5倍寬！（請參閱本篇各圖片）
我們常常追求notebook的運算效能也好、周邊容量也好，若從現在開始計算，兩年之後可能都一文不值了。但屆時一台「速度過時」的notebook能夠留給使用者的感動，究竟有哪些呢？曾經有使用者說道：「打開ThinkPad螢幕時候的力道感覺是種享受」，雖然不是每個人都有同樣的感覺，但對於一台使用兩年之後，螢幕軸承的力道仍保持一定水準的ThinkPad而言，或許這會是某種程度的禮讚吧。從這個角度來看，ThinkPad所堅持的其他特點，其實也是要追尋「經得起時代考驗的設計」一樣的思惟。

图片附件: 1.jpg (2007-6-22 12:13, 40.86 KB) / 下载次数 28234
http://nbclub.net/DISCUZ/attachment.php?aid=8994&k=304ab6e30d5e69a8187f8f56f8abd90a&t=1732344834&sid=3v3vVv

作者: stuca    时间: 2007-6-22 12:13

先從中短期Road-map來看，Malibu（現役T61機體設計）以及Laguna（現役R61機體設計）都是第一代14.1吋寬螢幕機構設計；而未來的Intel行動運算平台上面都將繼續沿用Malibu以 及Laguna，包括2008年第二季推出的「Montevina Platform」（俗稱的「第五代」Centrino），甚至有機會橫跨到2009年。因此，Malibu以及Laguna有可能成為橫跨三年的機體設計。因此，Yamato Lab為了應付未來可能的熱源，自然對於散熱機制會特別重視。
至於中長期Road-map而言，站長個人認為 ThinkPad的14.1吋及15.4吋導入LED背光面板是遲早的事；甚至SSD（固態硬碟）都有可能在三年之內降至合理價位。屆時，T-Series 與R-Series的電池續航力可望延長。前文也提到，Malibu與Laguna均保留擴充Ultrawide Band的天線位置。但無論內部採用何種平台、外部是否使用LED背光面板等，ThinkPad T-Series與R-Series都必須提供優異的散熱機制、為人著稱的鍵盤與指向裝置，與堅固耐用的螢幕軸承，當然最後還有一點：「黑色外觀」！其實，這些都是15年來ThinkPad所堅持的；無論外在環境如何演進，一個notebook愛用者對於這些堅持或許更能體會其可貴吧。

图片附件: 1.jpg (2007-6-22 12:13, 29.36 KB) / 下载次数 38416
http://nbclub.net/DISCUZ/attachment.php?aid=8995&k=5eda3d897e09fdb1c2a47ade0f622c57&t=1732344834&sid=3v3vVv

作者: stuca    时间: 2007-6-22 12:15

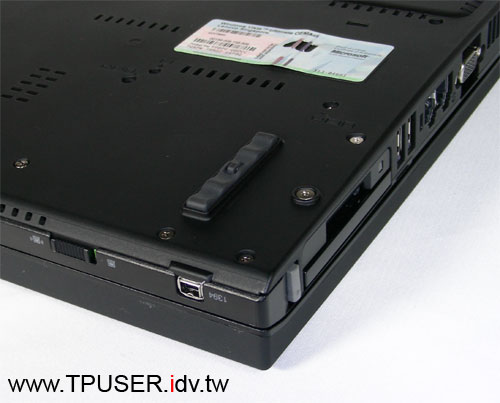

(微軟從去年開始使用新式的防偽標籤，如上圖所示，上面會燒個洞。)
作者: stuca    时间: 2007-6-22 12:16

左圖是ThinkPad T61的內部構造，站長已經先把主要的元件位置標示出來。T61/R61的內部零件擺設與T60/R60相差無幾，當取下Palmrest與鍵盤之後，便可一賭主機內部全貌。以左圖的T61為例，最顯眼的莫過於蜿蜒於左上方的龐大銅質散熱片與溫控風扇，在其下方的CPU與晶片組容後詳述。
T61/R61的14.1吋寬螢幕機種最多可同時內建兩個「Mini PCI Express擴充槽」。第一組位於主機上方，主要供WLAN網卡使用。至於支援的天線接頭數量端視出廠時搭配的網卡而定，左圖中的T61由於內建Intel 4965AGN網卡，故主機具備三支天線以滿足MIMO（2X3）多重傳輸之用，天線接頭便有三個。如果只是802.11b/g、802.11a/b/g網卡，主機可能僅內建雙天線。
第二組「Mini PCI Express擴充槽」（文後簡稱mini PCIe）在T60/R60時代僅能提供WWAN(3G/3.5G無線上網)模組使用，主機一但出廠時沒內建網卡，第二組擴充槽就不提供。但如此一來主機板等於必須多一種組合，再加上T60/p與R60個別支援多種顯示晶片(GMA950、ATI X1300、ATI X1400、FireGL等)，如不計算R60數量，僅T60/p便有「十五種」主機板規格組合！這都會增加量產以及後續庫存管理備料的複雜性。
所幸拜Santa Rosa平台之賜，第二組 mini PCIe終於有新的用途，可支援Intel Turbo Memory(研發代號為Robson的磁碟快取加速卡)模組。雖然原廠並沒有單獨銷售Turbo Memory模組供用戶升級，但站長透過管道取得一組Turbo Memory模組，可順利安裝於T61的第二組mini PCIe擴充槽，並在Windows Vista中正常使用。

图片附件: 1.jpg (2007-6-22 12:16, 229.28 KB) / 下载次数 30264
http://nbclub.net/DISCUZ/attachment.php?aid=8996&k=6de12fb6862820e5de4450428356618b&t=1732344834&sid=3v3vVv

作者: stuca    时间: 2007-6-22 12:18

T61/R61的顯示晶片已簡化為兩款：Intel GMA X3100及nVidia Quadro NVS 140m，前者雖然是整合型繪圖引擎，但效能已可直逼低階的獨立顯示晶片，約與ATI Mobility Radeon X1300同級，故T61/R61已經沒必要提供中低階兩種獨立顯示晶片。 隨著顯示晶片簡化，以及第二組mini PCIe可留作Turbo Memory擴充槽之用，T61/R61的14.1吋機種主機板種類大幅精簡為「五種」：
即使T61/R61的主機架構神似，主機板仍為不同料號。T61/R61一方面簡化顯示晶片種類、增加mini PCIe使用彈性，另一方面也採用模組化設計，讓原本僅支援PC Card+ExpressCard擴充槽設計，新增PC Card+SmartCard或PC Card+四合一讀卡機。除增加組合彈性，也不會因為焊死在主機板上徒增主機板種類的複雜度。
左圖是T61的右側超薄式喇叭特寫。至於下面兩張圖，左邊是R61內部構造；右邊是R60內部構造圖。R61的散熱機構除了CPU部位與熱導管採用銅質外，其他均以鋁質為主。
T61/R61的Roll Cage在Ultrabay擴充槽、硬碟槽、PC Card擴充槽上方均採鏤空設計。請參照下圖左的R61 Roll cage圖片，不難比較出T61/R61「挖」掉一些Roll Cage空間，主要目的在於減輕重量，畢竟T61/R61這次連LCD都加上Roll Cage鎂鋁合金骨架，主機本體的Roll Cage勢必進行輕量化。但整體的防護能力仍會提升，從這次「Lenovo ThinkPad 記者會現場亞洲車神陳雙全碾過ThinkPad R61」的真實考驗中已經獲得證實。

图片附件: 1.jpg (2007-6-22 12:18, 32.52 KB) / 下载次数 34336
http://nbclub.net/DISCUZ/attachment.php?aid=8997&k=19701d1343afe74a78f430be3ef7634c&t=1732344834&sid=3v3vVv



图片附件: 2.jpg (2007-6-22 12:18, 53.27 KB) / 下载次数 44131
http://nbclub.net/DISCUZ/attachment.php?aid=8998&k=6f87196ff8d58032a03287829cf287f0&t=1732344834&sid=3v3vVv



图片附件: 3.jpg (2007-6-22 12:18, 43.57 KB) / 下载次数 20577
http://nbclub.net/DISCUZ/attachment.php?aid=8999&k=dd00f7358d94c329647d102f18af0d7b&t=1732344834&sid=3v3vVv

作者: stuca    时间: 2007-6-22 12:18

將風扇與散熱片取下後就能看到T61的心臟部位，如左圖所示，站長已經把重要的元件標示出來。T61/R61所使用的Intel Core 2 Duo處理器屬於「Santa Rosa」世代，雖然研發代號仍舊為「Merom」，但與「Napa Reflash」世代所使用的Merom在腳位定義上（Socket-P）不同，簡單講就是T61/R61所使用的Core 2 Duo處理器無法拿到T60/R60上面使用（Socket-M），會插不進去，反之亦然。
除了腳位定義不同之外，Santa Rosa所使用的Merom處理器在前端匯流排（Front Side Bus） 也提升為800MHz，前一代Merom僅支援至667MHz。這項改變曾引發議論，既然FSB拉高為800MHz，為何記憶體規格不與FSB同步拉高至DDR2-800。先從規格上來解讀，當使用者搭載「雙通道( Dual Channel)」的兩支記憶體模組時，記憶體頻寬仍可達10.67GB/sec，雖然效率不及DDR2-800雙通道組合，但仍可應付處理器匯流排速度。其次可能要從市場面衡量。
Santa Rosa平台雖然目前風光上市，但不到一年，明年Q2時Intel就準備推出全新平台，研發代號「Montevina」，屆時搭配45奈米製程的「Penryn」處理器，FSB拉高至1066MHz。Intel就準備在次世代晶片組上支援「DDR3-1066」或是「DDR2-800」 記憶體規格。說來有趣，其實年底還會有「Santa Rosa Refresh」平台，主要變化在於搭配初代的Penryn處理器，只是FSB僅為800MHz，必須到「Montevina」平台才會解除Penryn的效能封印。
如此一來，現階段的Santa Rosa平台支援DDR2-800記憶體規格的意義便不大，一方面是DDR2-800記憶體模組售價仍高且產量不多，二方面Intel其實屬意推廣DDR3記憶體規格，既然DDR2-800或DDR3-1066都需要靠時間量產以利價格下滑，現階段推廣DDR2-800為時尚早，甚至Intel有可能希望將來直接從Santa Rosa的DDR2-667直接過渡到Montevina的DDR3-1066。只是DDR3顆粒價格驚人，明年各大廠基於成本考量是否願意採用DDR3-1066仍值得觀察。

图片附件: 1.jpg (2007-6-22 12:18, 207.72 KB) / 下载次数 28432
http://nbclub.net/DISCUZ/attachment.php?aid=9000&k=920d83a3e912d374e42aa271a1452913&t=1732344834&sid=3v3vVv

作者: stuca    时间: 2007-6-22 12:19

以往T40-Series的使用者在升級CPU時，必須留意主機內建的散熱片與風扇能否搭配新的CPU，以免興沖沖買了一顆高速CPU，散熱機制卻承受不了。T61/R61拜零件簡化之賜，各款風扇只有兩種，區分為獨立顯卡專用或整合顯卡專用而已：
理論上，使用者可以從Core 2 Duo T7100(1.8GHz)一路升級至T7700(2.4GHz)。雖然原廠並不鼓勵使用者自行更換處理器，但當機器過保固，或是使用者覺得CPU不夠力時，還是會考慮動手DIY。ThinkPad與其他廠牌notebook在維護資訊上最大的不同，除了豐富的驅動程式下載功能之外，完整的硬體拆裝維護手冊更是為人所津津樂道。ThinkPad不會是一台高高在上，不准使用者接觸的精品機，反倒像是MIS人員、個人SOHO族的得力商用工具，只要有一把合宜的螺絲起子，就可以輕易按圖索驥進行整備。但一般使用者如遇硬體故障，請務必送至維修中心處理。
T61/R61的散熱機制均有兩條熱導管，一條連至CPU；另一條連經獨立顯示晶片與北橋晶片。從這次的T61實機測試中，發現獨立顯示晶片（GPU）的最高溫度已經超越Intel Core 2 Duo處理器！根據「Lavalys EVEREST Ultimate Edition v4.00.976」軟體顯示，2.4GHz的Core 2 Duo在執行完3DMark06時的溫度最高僅68度，NVS140M卻高達82度！雖然NVS140M工作時脈不及CPU，但受限於晶片製程未達65奈米， 故工作溫度竟然比CPU還高。由此可見高速GPU對於notebook內部的散熱機制會是一大挑戰。

图片附件: 1.jpg (2007-6-22 12:19, 71.51 KB) / 下载次数 35416
http://nbclub.net/DISCUZ/attachment.php?aid=9001&k=3ff39c7998f53c6dc3a6668fdb2aa4e1&t=1732344834&sid=3v3vVv

作者: stuca    时间: 2007-6-22 12:20

前文提過，現代notebook內建元件不斷增加，會產生高熱的元件不再只是CPU而已，但一味地提高風扇轉速卻會帶來惱人的噪音，影響使用者操作時的舒適度。為強化T61/R61的散熱效率，Yamato Lab參考了住宅建築設計，推出「通風斷熱結構」的熱對流排氣設計（請參閱左圖），透過主機底部方型區塊的三列進氣孔，引入外面的冷空氣，有助於冷卻機體內部溫度。此外，ThinkPad T61主機內藏七個測溫感應器，用於監測機體各部的溫度狀況，並適時調整風扇轉數，對於提升風扇效率、降低運轉噪音以及延長電池續航力都有所貢獻

图片附件: 1.jpg (2007-6-22 12:20, 26.09 KB) / 下载次数 30262
http://nbclub.net/DISCUZ/attachment.php?aid=9002&k=adbeade7c1898f52a88a6614171c712f&t=1732344834&sid=3v3vVv

作者: stuca    时间: 2007-6-22 12:20

以往ThinkPad除了行動工作站等級機種，會搭載OpenGL工程繪圖晶片，其餘機種採用的獨立顯示晶片多半是消費性產品，例如ATI的Mobility Radeon系列。T61/R61不但改用nVidia公司的獨立顯示晶片，採用型號也並非大家所熟悉的GeForce 8X00M系列，而是商務用途的Quadro NVS140M。此顆顯示晶片的詳細測試數據會於後面的篇幅介紹到，在此先介紹硬體架構。很多人都非常好奇Quadro NVS140M相對於消費向的哪顆顯示晶片。由於nVidia官網上僅提供Quadro NVS140M的記憶體介面頻寬為64bit，參照同為DirectX 10世代的GeForce晶片，GeForce 8400M GS的可能性最高。換言之 Quadro NVS140M與GeForce 8400M GS有可能核心皆為G86M設計架構。但有趣的是，針對消費娛樂屬性的GeForce 8400M GS預設記憶體時脈為600MHz，而ThinkPad T61所使用的記憶體時脈卻高達700MHz。左圖是顯示記憶體特寫，根據韓國海力士(Hynix)網站的資料，此記憶體為GDDR3-SDRAM，單顆容量512M（64MB）、時脈700MHz。所以T61/R61使用的顯示記憶體速度比GeForce 8400M GS的預設版本更快。或許這也能說明為何站長參閱市面上已使用GeForce 8400M GS的notebook測試報告時，遊戲或測速程式上面的成績通常都比T61/R61還要低一些。雖然T61/R61並非娛樂用途專用機，但以R61( 2.0GHz)執行「真三國無雙4」1024x768解析度下都能測出43.9張的佳績，除非網友堅持要在T61/R61上面執行「失落的星球( Lost Planet)」此類XBOX 360等級的遊戲，不然以T61/R61配備高時脈GDDR3記憶體的Quadro NVS140M效能，相信足以應付現有DirectX 9.0C世代的產品。

图片附件: 1.jpg (2007-6-22 12:20, 25.6 KB) / 下载次数 40432
http://nbclub.net/DISCUZ/attachment.php?aid=9003&k=d3e2ae21ffd47d3aaf1b2f8f21896d99&t=1732344834&sid=3v3vVv

作者: stuca    时间: 2007-6-22 12:21

左圖的右邊是Intel Wireless WiFi Link 4965AGN無線網卡特寫；左邊則是56K Modem子卡特寫。最完整的4965AGN網卡全裝備應是啟動802.11a/b/g/Draft-N模式，同時搭配三根天線( 2X3 MIMO模式)。但說起來好笑，這年頭竟然連4965AGN也有「功能閹割版」，除了前文提過的關閉802.11n做法之外，還有廠商在4965AGN網卡上只裝兩根天線，等於取消了MIMO多重傳輸模式。雖然此種做法對於機體設計較為容易且省工，但相較之下使用者等於買到被封印的Draft-N網卡，特別在提升收訊涵蓋範圍上無法獲得理想的效果。
網友如果看過網路上關於Intel 4965AGN網卡的規格介紹，裡面提到的功能可謂洋洋灑灑而且非常的先進，例如MIMO技術、Channel Bonding(通道匯整技術)、Payload Optimization(檔頭最佳化)等，但站長實測後卻不想浪費篇幅再去介紹這些「廣告詞」。站長為避免4965AGN與Draft-N無線基地台相容性問題，還特地商借一台「D-Link DIR-655 Xtreme N Gigabit高效能無線寬頻路由器」，因為此台號稱相容於4965AGN。結果連線速度頂多顯示144Mbps，而非300Mps，如果換成另外兩間原廠（ZyXEL、Buffalo）的Draft-N無線基地台則是根本無法透過Draft-N連線，必須強制改用802.11g模式。站長已經安裝最新版的4965AGN驅動程式，但Draft-N相容性仍舊讓人搖頭。相較之下，改用ThinkPad 11n(Atheros網卡)連線時，連線速度可顯示300Mbps，代表Draft-N MIMO模式有正確啟動。後續的無線網路速度站長便沒有再詳細測試下去，畢竟看到4965AGN的相容性表現， 即使拿Atheros Draft-N網卡相比， 也是勝之不武，還是等Intel改進驅動程式後再談實用性吧。
寫到這裡，或許網友會質疑內建Draft-N無線網卡的實用性，現階段市面上的無線網路分享器規格分歧，除了常見的「108M Turbo G」(雙天線)之外，還有採用802.11b/g協定，但使用MIMO天線的過渡性做法。雖然11g+MIMO理論傳輸速度無法與Draft-N相比，但可延伸收訊範圍。價位最高的才是符合Draft-N的無線設備。隨著符合Draft-N 2.0規格的設備最快將於今年下半年問世，現有的Draft-N 1.0無線網路分享器可望降價求售，且未來的Draft-N 2.0設備終極規格號稱可達600Mbps（採用3x3 MIMO天線），雖然理論值並不可信，但可預見來年市面上Draft-N的無線網路設備將越來越普及，除非網友僅打算讓T61/R61服役一年，不然現階段內建三根MIMO天線會是比較前瞻性的做法，站長也才會覺得如果4965AGN網卡僅搭配雙天線，就真的是自廢武功了。

图片附件: 1.jpg (2007-6-22 12:21, 75.22 KB) / 下载次数 31461
http://nbclub.net/DISCUZ/attachment.php?aid=9004&k=46c6092282c3da47bfafd9d1294f0924&t=1732344834&sid=3v3vVv

作者: stuca    时间: 2007-6-22 12:22

接下來針對探討T61（Malibu）如何在寬螢幕設計中仍舊維持原有的操作舒適度。先研究一下同樣是14.1吋螢幕，傳統螢幕與寬螢幕的尺寸差異。
當使用14.1吋寬螢幕時，面板高度會降低，足足差了2公分，只比12.1吋傳統比例面板高出8mm，假設主機造型還是維持許多人在乎的「窄邊框」設計，勢必機身寬度會變短，左圖是Z60t(寬螢幕)與T42(傳統螢幕)的機身寬度比較圖，很明顯地，除非Z60t裝上長效電池，不然主機還是比T42短上一截。

图片附件: 1.jpg (2007-6-22 12:22, 48.73 KB) / 下载次数 32554
http://nbclub.net/DISCUZ/attachment.php?aid=9005&k=0613c72aac98b84fff69d2a2ad8f3ceb&t=1732344834&sid=3v3vVv

作者: stuca    时间: 2007-6-22 12:22

反觀T61與T60的機身寬度差距並不大，左圖中的上方是T61，下方則是T60。如果察看這四台主機當電池並未突出機體時的尺寸數據：
很明顯地Z60t主機寬度最短（Z61t主機尺寸同於Z60t），雖然同樣是採用14.1吋寬螢幕面板，為何T61寬螢幕版的主機寬度要刻意放大呢？

图片附件: 1.jpg (2007-6-22 12:22, 27.08 KB) / 下载次数 100474
http://nbclub.net/DISCUZ/attachment.php?aid=9006&k=cf95cfb953379d110dd1bb99ea7d424b&t=1732344834&sid=3v3vVv

作者: stuca    时间: 2007-6-22 12:24

答案的關鍵就在左圖：T61的Palmrest（俗稱置腕區或掌托）寬度幾乎與T60一樣！別忘了，14.1吋寬螢幕的高度比傳統尺寸螢幕矮了2公分，但ThinkPad經典七列鍵盤的寬度卻不會更動，照理說Palmrest的寬度必須跟著減少，才能配合14.1吋寬螢幕機種的面板高度。
只是如此一來，原本長年使用T-Series的使用者勢必感到不適應，站長查閱資料，從ThinkPad T20開始採用14.1吋螢幕，當時的機身寬度為250mm，中途歷經T21/T22/T23/T30，機身寬度均為250mm。後來推出的T40主機寬度略增為255mm，該寬度便一直沿用至T60，這七年來雖然notebook內部平台經過多次變更，但對於使用者來說，T-Series一直維持著良好的「傳統」---寬闊的Palmrest區域。或許東方人比較難以體會，但對於體型較粗獷的西方人而言，為何他們對於T-Series較為中意，其中一個原因在於使用的舒適度。特別是當他們必須長時間操作notebook時，優異的鍵盤敲擊感與舒適的Palmrest面積是不可或缺的。
對於其他notebook原廠而言，要跨入寬螢幕世代難度並不高，甚至可說基於成本考量很早就不再推出4：3傳統比例螢幕了。網友不妨留意一下，目前市面上14.1吋(含)以上尺寸的notebook，銷售傳統比例面板機種已經不容易購得。甚至在Santa Rosa平台上面，除了日系商用notebook之外，傳統比例螢幕幾乎絕跡了。最主要的原因在於面板供給層面，面板廠基於經濟切割考量，產能都移往寬螢幕面板，未來傳統螢幕面板停產是必然的趨勢，現階段則會出現供給吃緊的窘狀。ThinkPad已經算是最後進入寬螢幕世代，雖然很多使用者非常不願意使用寬螢幕面板，但是「人在屋簷下、不得不低頭」，現在連傳統比例面板都快拿不到貨源，與其「死守」昨日黃花的舊型面板，不如研究如何在新世代寬螢幕主機上，能夠繼續保有先前的操作舒適度。

图片附件: 1.jpg (2007-6-22 12:24, 71.5 KB) / 下载次数 72504
http://nbclub.net/DISCUZ/attachment.php?aid=9007&k=909ac9426d4f737784bc84cc8694b933&t=1732344834&sid=3v3vVv

作者: stuca    时间: 2007-6-22 12:24

在T61僅有的 237mm寬度中，要維持原有T60(255mm)寬度的鍵盤與Palmrest，勢必修改其他部位設計，例如下圖所示，原本T60鍵盤上方仍維持一段間距，主要目的是下方電池槽之用。但T61的機身寬度變小，連帶影響到電池槽深度變淺，在正面外觀上則是鍵盤與LCD之間的間距減少。

图片附件: 1.jpg (2007-6-22 12:24, 71.68 KB) / 下载次数 79909
http://nbclub.net/DISCUZ/attachment.php?aid=9008&k=0bdab7994a548a01313583c180f5fd8d&t=1732344834&sid=3v3vVv

作者: stuca    时间: 2007-6-22 12:25

站長原本也對於T61採用6-CELL電池時，必須凸出機身感到不解，但對照T60的電池槽之後才恍然大悟。請參考左圖，上方為T60；下方為T61。T60的電池槽可以置入兩排3-CELL；共計6-CELL電池且不會凸出機體。至於T61的電池槽受到主機寬度影響而變淺，僅能置入單排3-CELL，此外第四顆CELL勉強塞在主機內側。
從本篇前頭所刊出的T61/R61內部構造圖中，看到T61/R61主機板上面的元件分布非常密集，特別是mini PCIe必須內建兩組才能滿足同時裝配WLAN + Turbo Memory的需求，在此狀況下主機板的寬度並無法再持續縮小，只好減少電池槽深度。
當人們在歌頌寬螢幕用於消費型notebook有益觀看影片時，站長不禁感慨寬螢幕對於注重電池續航力的商用notebook而言可真是艱難的挑戰（苦笑）。原本T60內建6-CELL電池的面積為 311mm x 255mm。如果T61同樣搭載 6-CELL電池，面積卻會增加為 335 x 261mm，其實是變相增加更多空間。所幸T61(6-CELL)的重量僅為2.4公斤，仍舊比T60(6-CELL)的2.5公斤更輕。
T61/R61寬螢幕機種所使用的電池均與T60/R60不相容，請網友留意。

图片附件: 1.jpg (2007-6-22 12:25, 52.36 KB) / 下载次数 82717
http://nbclub.net/DISCUZ/attachment.php?aid=9009&k=020625fdcc7a29b7da270416fd853bc3&t=1732344834&sid=3v3vVv

作者: stuca    时间: 2007-6-22 12:26

T-Series寬螢幕化除了電池槽深度受到影響之外，LCD邊框厚度也必須隨之調整。如果14.1吋寬螢幕主機想採用窄邊框設計，勢必影響到Palmrest寬度。以ThinkPad為例，鍵盤由於堅持採七列設計，所以寬度也高於其他原廠的六列鍵盤，再加上Palmrest必須維持原有傳統面板機種的寬度，結果便是螢幕邊框必須配合上述設計，在LCD上方增加邊框的寬度。
Yamato Lab在增加出來的空間內建新功能：130萬畫素的WebCam（先前Z61t的WebCam規格為30萬畫素）。隨著MSN Messenger、Skype或是Yahoo! Messenger此類即時通訊軟體的盛行，商業人士除了個人會使用上述軟體之外，比較有規模或是較為注重資通安全的公司會額外採用企業版的即時通訊程式，作為公司內部溝通之用，同時兼顧資訊保密等要求。以往認為WebCam是個人「娛樂」用途，其實現在商務人士使用率也日益提高。
原本站長以為寬螢幕14.1吋的T61外型會與Z61t相似，但Yamato Lab在總總考量之下，最後推出的T61實機在外型方面，的確讓某些T-Series使用者感到不習慣。但說起來滿諷刺的，Z60t其實就是一款符合大家「美型」訴求的寬螢幕代表作，且具有「窄邊框設計」。但推出當時卻仍被人以「小黑變寬了」為由加以批評。反觀T61寬螢幕機種由於必須維持鍵盤與Palmrest寬度，所以主機寬度反而比Z60t增加了，換言之外觀上面「比較沒那麼寬」。站長個人其實滿喜歡Z60t的造型設計，雖然Palmrest寬度不及T60，但以東方人體型來使用時，其實可以接受。可惜Z60t重量還是在2公斤左右，故後來選擇X60s。

图片附件: 1.jpg (2007-6-22 12:26, 17.89 KB) / 下载次数 79023
http://nbclub.net/DISCUZ/attachment.php?aid=9010&k=ffcc02ae70ef03332399dec4156e38a4&t=1732344834&sid=3v3vVv

作者: stuca    时间: 2007-6-22 12:26

Z60t-Series的推出可說是ThinkPad寬螢幕化的前哨戰，從銷售數字來看大多數使用者對於「寬螢幕、銀色背蓋、圓弧形四邊」的ThinkPad接受度不高，再加上T-Series主要銷售對象是歐美市場，Yamato Lab必須在寬螢幕當道的時潮中，重新塑造T-Series的主流價值，從本次T61/R61的測試中，我們看到ThinkPad T/R-Series即使全線導入14.1吋寬螢幕，多年來對於鍵盤、Palmrest尺寸的堅持未曾改變，特別在機體堅固性、散熱機制上又獲得全新的突破。除了機體剛性增強之外，也順勢強化了天線裝載數量及收訊效果。
T61/R61在14.1吋寬螢幕產品線中堪稱「火力、裝甲」兼備的強襲主力機種，至於X61/s則以機動力、續航力著稱，而且X61/s有可能是X-Series傳統比例螢幕的最後代表作。下一篇「X61/s實機介紹」將為網友介紹X61/s內部針對網卡溫度問題所進行的改造，以及實測後的成效！

图片附件: 1.jpg (2007-6-22 12:26, 59.69 KB) / 下载次数 91970
http://nbclub.net/DISCUZ/attachment.php?aid=9011&k=cd684db3bd80532b29a6f4c05e7a8bd4&t=1732344834&sid=3v3vVv

作者: nick    时间: 2007-6-22 12:41

好多东西呀!看的眼花缭乱
作者: bobwu    时间: 2007-6-22 15:53

原帖由 nick 于 2007-6-22 12:41 发表
好多东西呀!看的眼花缭乱

还没连载完。
作者: AlexQ    时间: 2007-6-23 09:57

等著看X61s
作者: jhccg2001    时间: 2007-6-26 00:02

太多了,你们看懂了就行了
作者: freedown    时间: 2007-6-26 00:20

不错的机器
作者: wzb_ye    时间: 2007-6-26 09:02

对于厂商来说，只要是对增加利润有利，就会大力宣传这种改变是如何如何的好。
作者: stuca    时间: 2007-6-26 09:18

这个要有时间来检验的。



欢迎光临 NBCLUB笔记本电脑俱乐部 合肥THINKPAD APPLE LENOVO DELL专卖店 (http://nbclub.net/DISCUZ/) Powered by Discuz! 7.2
